Medion MD 11951 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
...
Warnung: Explosive Gase - Flammen und Funken vermeiden. Vor dem Gebrauch Bedienungsanleitung lesen.
Während des Ladens für ordentliche Belüftung sorgen. Polarität: rote Klemme (+), schwarze Klemme (-). Vor An-
oder Abklemmen der Batterie das Ladegerät von der Netzspannung trennen.
...
Ziehen Sie den Warnhinweis in Ihrer Landessprache von dem
CH
beiliegenden Aufkleber ab und kleben Sie diesen in den oben
gekennzeichneten Bereich auf der Rückseite des Ladegerätes.
Retirez de l'autocollant ci-joint l'avertissement dans votre
langue nationale et collez-le dans la zone marquée en haut
au dos du chargeur.
Si prega di staccare la nota di avvertenza nella propria lingua
dal foglietto adesivo accluso, incollandola nella parte sopra
evidenziata sul retro del caricatore.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Medion MD 11951
Inhaltszusammenfassung für Medion MD 11951
- Seite 1 Warnung: Explosive Gase - Flammen und Funken vermeiden. Vor dem Gebrauch Bedienungsanleitung lesen. Während des Ladens für ordentliche Belüftung sorgen. Polarität: rote Klemme (+), schwarze Klemme (-). Vor An- oder Abklemmen der Batterie das Ladegerät von der Netzspannung trennen. Ziehen Sie den Warnhinweis in Ihrer Landessprache von dem beiliegenden Aufkleber ab und kleben Sie diesen in den oben gekennzeichneten Bereich auf der Rückseite des Ladegerätes.
-
Seite 3: Teilebezeichnung

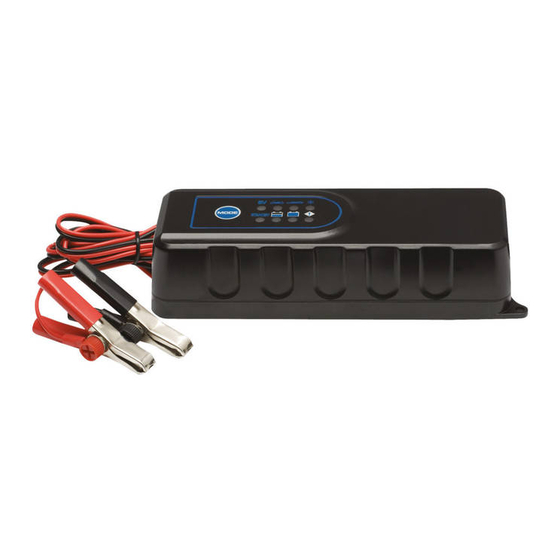

TEILEBEZEICHNUNG 1. Ladegerät 2. Befestigungslöcher 3. Netzkabel mit Netzstecker 4. Plus-Pol-Klemme (rot) mit Anschlusskabel 5. Minus-Pol-Klemme (schwarz) mit Anschlusskabel MODE 6. Taste 7. LED „Modus 1“ 8. LED „Modus 2“ 9. LED „Modus 3“ 10. LED „Modus 4“ 11. LED „Fehler“ 12. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS Teilebezeichnung ............1 Sicherheitshinweise ............3 Störungen ................ 4 Explosionsgefahr! ............4 Explosions- und Brandgefahr! ......... 5 Schützen Sie sich vor Stromschlag! ........ 5 Umgang mit wiederaufladbaren Batterien ....... 6 Über dieses Gerät ............9 Bestimmungsgemäßer Gebrauch ........9 Lieferumfang .............. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. -
Seite 6: Störungen
• Decken Sie das Ladegerät nicht ab, da es sonst zur Erwärmung und somit zu einer Beschädigung kommen kann. • Um Stolperfallen zu vermeiden, verwenden Sie keine Verlängerungskabel. • Verwenden Sie das Gerät nur bei Umgebungstemperaturen von 0-40°C. • Es darf kein direktes, starkes Sonnenlicht für längere Zeit auf das Gerät fallen. -
Seite 7: Explosions- Und Brandgefahr
• Stellen Sie außerdem sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Feuer (Flammen, Glut oder Funken) vorhanden ist! Gasförmiger Wasserstoff kann beim Auflade- und Erhaltungsladevorgang von der Batterie ausströmen. Beim Kontakt mit offenem Feuer erfolgt eine hochexplosive Knallgasreaktion! Explosions- und Brandgefahr! •... -
Seite 8: Umgang Mit Wiederaufladbaren Batterien
• Stellen Sie vor dem Anschluss ans Netz sicher, dass der Netzstrom vorschriftsmäßig mit 230 V~50 Hz ausgestattet ist! • Fassen Sie das Netzkabel beim Einstecken in die Steckdose ausschließlich am isolierten Bereich des Netzsteckers an! • Fassen Sie die Anschlussklemmen (Plus-Pol und Minus- Pol) ausschließlich am isolierten Bereich an! •... - Seite 9 • Beachten Sie, dass beim Laden von Batterien ein hochexplosives Knallgasgemisch entsteht. Bei unsachgemäßem Umgang besteht Explosionsgefahr. Beachten Sie deshalb: Verboten sind Feuer, Funken, offenes Licht und Rauchen. Achten Sie darauf, dass es bei Benutzung von Kabeln und elektrischen Geräten weder zur Funkenbildung noch zur elektrostatischen Entladung kommt.
- Seite 10 • Verwenden Sie das Ladegerät nur für wiederaufladbare 6 V- oder 12 V-Blei-Batterien mit Elektrolyt-Lösung oder -Gel. • Bewahren Sie auch die technische Dokumentation der zu ladenden Batterien zusammen mit dieser Bedienungsanleitung für späteres Nachschlagen auf.
-
Seite 11: Über Dieses Gerät
ÜBER DIESES GERÄT Bestimmungsgemäßer Gebrauch Dieses Gerät ist ein primärseitig geschaltetes Ladegerät mit Pulserhaltungsladung. Es ist zum Aufladen und Erhaltungsladen von folgenden wiederaufladbaren 6 V- oder 12 V-Blei-Batterien mit Elektrolyt-Lösung oder -Gel geeignet: • 6 V: Kapazität von 1,2 Ah bis 14 Ah; •... -
Seite 12: Lieferumfang
LIEFERUMFANG Gerät auspacken • Entfernen Sie sämtliches Verpackungsmaterial. ACHTUNG! Lassen Sie kleine Kinder und Babys nicht mit Folie spielen. Es besteht Erstickungsgefahr! Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert wurden: • Ladegerät mit 2 Schnellkontakt-Anschlussklemmen (1 rot, 1 schwarz) •... -
Seite 13: Bedienung
BEDIENUNG Statusanzeigen Beim Betrieb können folgende Anzeigen aufleuchten: Modus STANDBY-Modus Modus 1: Ladevorgang 6 V-Batterie Modus 2: Ladevorgang Motorradbatterie Modus 3: Ladevorgang Autobatterie Modus 4: Ladevorgang bei niedriger Umgebungstemperatur Ladevorgang aktiv Erhaltungsladung bei vollständig aufgeladener Batterie Fehler: z. B. verpolte Anschlussklemmen... -
Seite 14: Ladegerät An Batterie Anschließen
Ladegerät an Batterie anschließen ACHTUNG! Ziehen Sie vor Montage- und Wartungsarbeiten sowie vor der Reinigung des Gerätes immer den Netzstecker aus der Steckdose! HINWEIS: Bevor Sie eine Kfz- oder Motorradbatterie abklemmen, ziehen Sie zunächst die Bedienungsanleitung des Fahrzeugs zu Rate, um sich über mögliche Folgen des Abklemmens der Batterie zu informieren. -
Seite 15: Lademodus Auswählen
Lademodus auswählen Wählen Sie je nach Batterietyp und Umgebungstemperatur einen Lademodus aus. Sie können auch eine vollständig entladene (tiefenentladene) Batterie wieder aufladen („Wiederbelebung“). Die Elektronik des Ladegeräts startet den Ladevorgang nicht unmittelbar nach dem Anschließen der Batterie, sondern erst, nachdem ein Lademodus ausgewählt wurde. Auf diese Weise werden Funken, die oftmals während des Anschlussvorgangs auftreten, vermieden. - Seite 16 Ladevorgang mit einem Ladestrom von ca. 0,8 A. Die LED-Anzeige leuchtet während des gesamten Ladevorgangs, bis die Batterie auf ca. 7,3 V geladen ist. • Wenn die Batterie vollständig aufgeladen ist, erlischt die LED-Anzeige und die LED-Anzeige leuchtet. In diesem Zustand findet die Erhaltungsladung statt. Modus 2 (Batterien 12 V bis max.
- Seite 17 Ladevorgang mit einem Ladestrom von ca. 3,8 A. Die LED-Anzeige leuchtet während des gesamten Ladevorgangs, bis die Batterie auf ca. 14,4 V geladen ist. • Wenn die Batterie vollständig aufgeladen ist, erlischt die LED-Anzeige und die LED-Anzeige leuchtet. In diesem Zustand findet die Erhaltungsladung statt. Modus 4 (Batterien 12 V, ab 14 Ah bis 120 Ah, bei Kälte) Stellen Sie diesen Modus zum Laden von Batterien mit...
-
Seite 18: Geräteschutzfunktion
Tiefenentladene Batterien regenerieren/aufladen (Wiederbelebungsmodus) • Klemmen Sie die tiefenentladene (völlig leere) Batterie an das Ladegerät an und starten Sie einen Ladevorgang. Die Anzeige blinkt. Sie können keinen anderen Modus auswählen. • In diesem Wiederbelebungsmodus wird die Batterie geladen, bis das Ladegerät eine Klemmspannung misst, die hoch genug für einen regulären Lademodus ist. -
Seite 19: Trennen Der Batterie
Trennen der Batterie Gehen Sie beim Trennen der Batterie vom Ladegerät in folgender Reihenfolge vor: • Trennen Sie das Gerät nach dem Aufladen vom Netzstrom. • Nehmen Sie die Minus-Pol-Klemme (schwarz) vom Minus-Pol der Batterie. • Nehmen Sie die Plus-Pol-Klemme (rot) vom Plus-Pol der Batterie. -
Seite 20: Reinigung Und Pflege
REINIGUNG UND PFLEGE • Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie den Gebrauch von chemischen Lösungs- und Reinigungsmitteln, weil diese die Oberfläche und/oder Beschriftungen des Gerätes beschädigen können. -
Seite 21: Entsorgung
ENTSORGUNG Gerät Werfen Sie das Batterieladegerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. Batterien Wiederaufladbare Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie den kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. -
Seite 22: Technische Daten
TECHNISCHE DATEN Modell: MD 11951 Eingang: 220 - 240 V ~ 50/60 Hz; 60 W Ausgang für Batterien mit Bemessungsspannungen: 6 V oder 12 V Ladestrom ca. 0,8 A/3,8 A (12 V) ca. 0,8 A (6 V) Technische Änderungen vorbehalten!
