INHALTSVERZEICHNIS
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . 6
Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Explosionsgefahr! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Explosions- und Brandgefahr! . . . . . . . . . . . . . . . . . . . . 8
Schützen Sie sich vor Stromschlag! . . . . . . . . . . . . . . . . 8
Umgang mit wiederaufladbaren Batterien . . . . . . . . . . . 9
Über dieses Gerät . . . . . . . . . . . . . . . . . . . . . . 12
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . 12
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Gerät auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Statusanzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ladegerät an Batterie anschließen . . . . . . . . . . . . . . . . 15
Lademodus auswählen . . . . . . . . . . . . . . . . . . . . . . . . 16
Geräteschutzfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Trennen der Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Ausserbetriebnahme . . . . . . . . . . . . . . . . . . . . 20
Das Gerät lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . 21
Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . 22
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Technische Daten . . . . . . . . . . . . . . . . . . . . . . 24
5
Werbung
Verwandte Anleitungen für Medion MD 11951
Inhaltszusammenfassung für Medion MD 11951
- Seite 1 INHALTSVERZEICHNIS Sicherheitshinweise ..... . 6 Störungen ........7 Explosionsgefahr! .
- Seite 3 SICHERHEITSHINWEISE Lesen Sie vor Inbetriebnahme die Sicherheits- hinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkau- fen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.
- Seite 4 • Decken Sie das Ladegerät nicht ab, da es sonst zur Erwärmung und somit zu einer Beschädigung kommen kann. • Um Stolperfallen zu vermeiden, verwenden Sie keine Ver- längerungskabel. • Verwenden Sie das Gerät nur bei Umgebungstemperatu- ren von 0-40°C. •...
- Seite 5 • Stellen Sie außerdem sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Feuer (Flammen, Glut oder Funken) vorhanden ist! Gasförmiger Wasserstoff kann beim Auflade- und Erhaltungsladevorgang von der Batterie ausströmen. Beim Kontakt mit offenem Feuer erfolgt eine hochexplosive Knallgasreaktion! Explosions- und Brandgefahr! •...
- Seite 6 das Minus-Pol-Anschlusskabel ausschließlich an den Minus-Pol der Batterie an. Schließen Sie das Plus-Pol- Anschlusskabel ausschließlich an den Plus-Pol der Batte- rie an! • Stellen Sie vor dem Anschluss ans Netz sicher, dass der Netzstrom vorschriftsmäßig mit 230 V~50 Hz ausgestattet ist! •...
- Seite 7 • Niemals wiederaufladbare Zellen oder Batterien auseinan- der nehmen, öffnen oder zerkleinern. • Setzen Sie Zellen oder Batterien niemals großer Wärme oder Feuer aus. Lagerung in direktem Sonnenlicht vermei- den. • Schließen Sie Zellen oder Batterien niemals kurz. • Beachten Sie, dass beim Laden von Batterien ein hochex- plosives Knallgasgemisch entsteht.
- Seite 8 den Kontakt zur Haut, indem Sie z. B. säurefeste Schutz- handschuhe benutzen. • Beachten Sie unbedingt die Plus (+) und Minus (-) -Zei- chen auf den Zellen, Batterien und Geräten. Der richtige Gebrauch ist sicherzustellen. • Bewahren Sie Zellen und Batterie außerhalb der Reich- weite von Kindern auf.

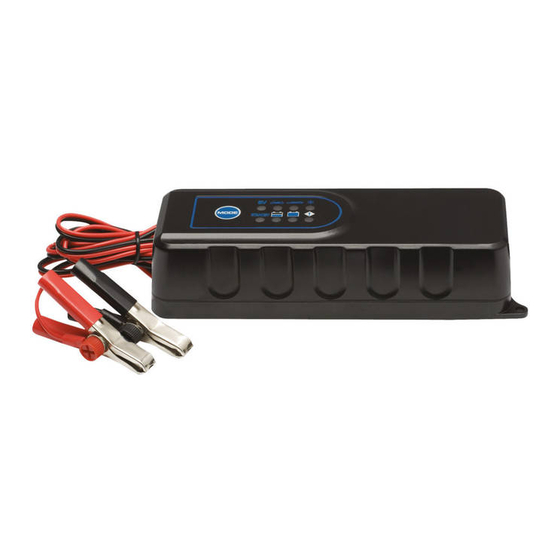

- Seite 9 ÜBER DIESES GERÄT Bestimmungsgemäßer Gebrauch Dieses Gerät ist ein primärseitig geschaltetes Ladegerät mit Pulserhaltungsladung. Es ist zum Aufladen und Erhaltungs- laden von folgenden wiederaufladbaren 6 V- oder 12 V-Blei- Batterien mit Elektrolyt-Lösung oder -Gel geeignet: • 6 V: Kapazität von 1,2 Ah bis 14 Ah; •...
- Seite 10 LIEFERUMFANG Gerät auspacken • Entfernen Sie sämtliches Verpackungsmaterial. ACHTUNG! Lassen Sie kleine Kinder und Babys nicht mit Folie spielen. Es besteht Erstickungsgefahr! Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert wurden: • Ladegerät mit 2 Schnellkontakt-Anschlussklemmen (1 rot, 1 schwarz) •...
- Seite 11 BEDIENUNG Statusanzeigen Beim Betrieb können folgende Anzeigen aufleuchten: Modus STANDBY-Modus Modus 1: Ladevorgang 6 V-Batterie Modus 2: Ladevorgang Motorradbatterie Modus 3: Ladevorgang Autobatterie Modus 4: Ladevorgang bei niedriger Umge- bungstemperatur Ladevorgang aktiv Erhaltungsladung bei vollständig aufgelade- ner Batterie Fehler: z. B. verpolte Anschlussklemmen...
- Seite 12 Ladegerät an Batterie anschliessen ACHTUNG! Ziehen Sie vor Montage- und Wartungsarbeiten sowie vor der Rei- nigung des Gerätes immer den Netzstecker aus der Steckdose! HINWEIS: Bevor Sie eine Kfz- oder Motorradbatterie abklemmen, ziehen Sie zunächst die Bedienungsanleitung des Fahrzeugs zu Rate, um sich über mögliche Folgen des Abklemmens der Batterie zu informieren.
- Seite 13 Lademodus auswählen Wählen Sie je nach Batterietyp und Umgebungstemperatur einen Lademodus aus. Sie können auch eine vollständig ent- ladene (tiefenentladene) Batterie wieder aufladen („Wieder- belebung“). Die Elektronik des Ladegeräts startet den Ladevorgang nicht unmittelbar nach dem Anschließen der Batterie, sondern erst, nachdem ein Lademodus ausgewählt wurde.
- Seite 14 • Wenn Sie anschließend keinen anderen Modus einstellen, startet die Elektronik automatisch den Ladevorgang mit einem Ladestrom von ca. 0,8 A. Die LED-Anzeige leuchtet während des gesamten Ladevorgangs, bis die Batterie auf ca. 7,3 V geladen ist. • Wenn die Batterie vollständig aufgeladen ist, erlischt die LED-Anzeige und die LED-Anzeige leuchtet.
- Seite 15 • Wenn Sie anschließend keinen anderen Modus einstellen, startet die Elektronik automatisch den Ladevorgang mit einem Ladestrom von ca. 3,8 A. Die LED-Anzeige leuchtet während des gesamten Ladevorgangs, bis die Batterie auf ca. 14,4 V geladen ist. • Wenn die Batterie vollständig aufgeladen ist, erlischt die LED-Anzeige und die LED-Anzeige leuchtet.
- Seite 16 Tiefenentladene Batterien regenerieren/aufladen (Wiederbelebungsmodus) • Klemmen Sie die tiefenentladene (völlig leere) Batterie an das Ladegerät an und starten Sie einen Ladevorgang. Die Anzeige blinkt. Sie können keinen anderen Modus auswählen. • In diesem Wiederbelebungsmodus wird die Batterie gela- den, bis das Ladegerät eine Klemmspannung misst, die hoch genug für einen regulären Lademodus ist.
- Seite 17 Trennen der Batterie Gehen Sie beim Trennen der Batterie vom Ladegerät in fol- gender Reihenfolge vor: • Trennen Sie das Gerät nach dem Aufladen vom Netz- strom. • Nehmen Sie die Minus-Pol-Klemme (schwarz) vom Minus-Pol der Batterie. • Nehmen Sie die Plus-Pol-Klemme (rot) vom Plus-Pol der Batterie.
- Seite 18 REINIGUNG UND PFLEGE • Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie den Gebrauch von chemischen Lösungs- und Reinigungsmitteln, weil diese die Oberfläche und/oder Beschriftungen des Gerä- tes beschädigen können.
- Seite 19 WANDMONTAGE Das Gerät verfügt über Befestigungslöcher, so dass Sie es an der Wand befestigen können. ACHTUNG! Bohren Sie nicht in verborgene Bereiche, in denen Elektro-, Gas- oder Wasserleitungen liegen können. Verwenden Sie geeignete Suchgeräte, um diese Leitungen aufzuspüren. • Wählen Sie einen geeigneten Platz an der Wand. Es muss eine ausreichende Belüftung gewährleistet sein.
- Seite 20 ENTSORGUNG Gerät Werfen Sie das Batterieladegerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeinde- verwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. Batterien Wiederaufladbare Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batte- rievertreibenden Handel sowie den kommunalen Sammelstellen entsprechende Behälter zur Entsor- gung bereit.
- Seite 21 TECHNISCHE DATEN Modell: MD 11951 Eingang: 220 - 240 V ~ 50/60 Hz; 60 W Ausgang für Batterien mit Bemessungsspannungen:6 V oder 12 V Ladestrom ca. 0,8 A/3,8 A (12 V) ca. 0,8 A (6 V) LED Anzeigen Technische Änderungen vorbehalten!
