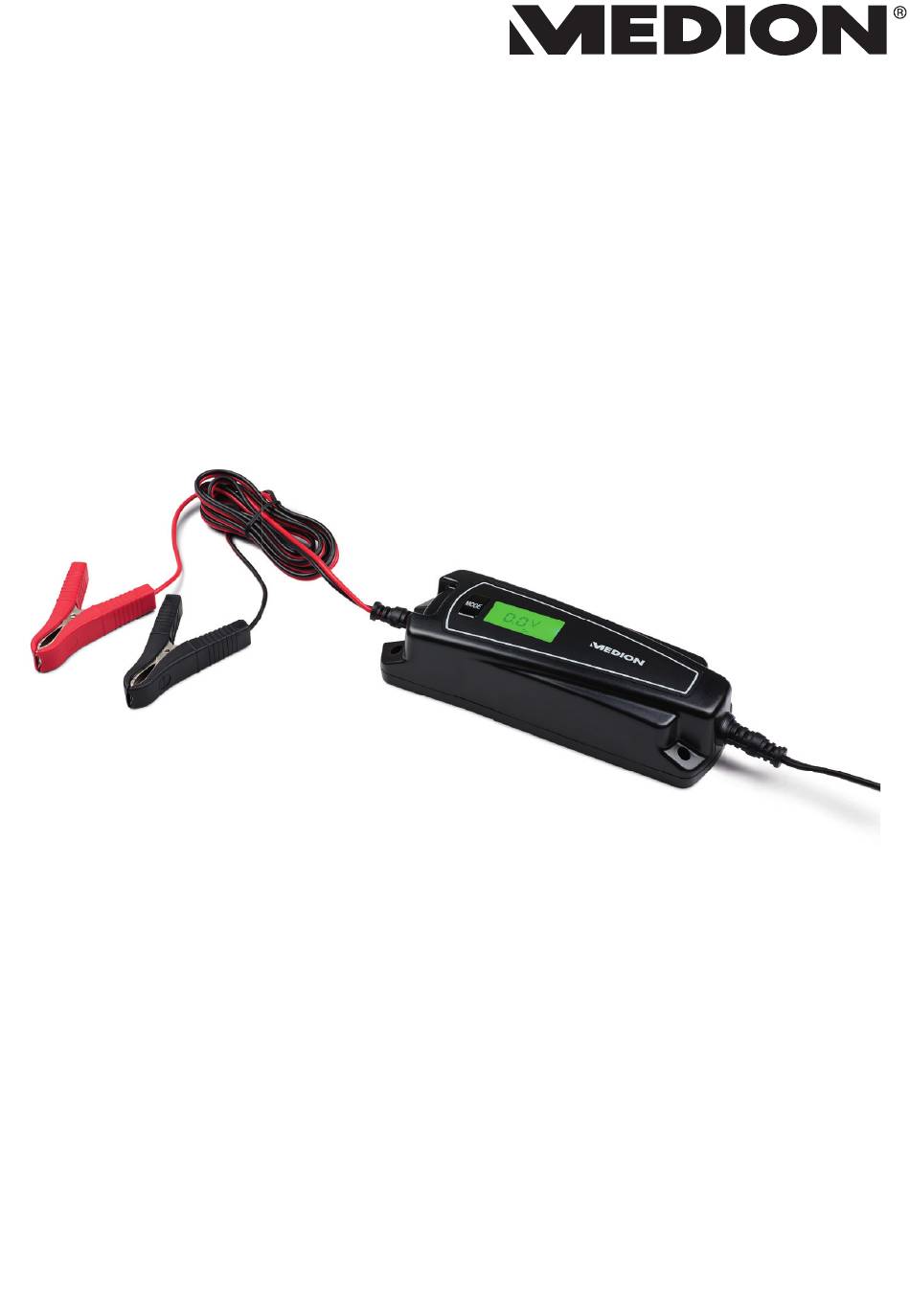

- Seite 1 Bedienungsanleitung Notice d‘utilisation Istruzioni per l‘uso Kfz-Batterieladegerät mit LC-Display Chargeur de batterie auto/ moto avec Écran LCD Caricabatterie per auto con LC-Display MEDION ® MD 15528...
- Seite 2 Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ........5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 8 Sicherheitshinweise ..................9 3.1. Gerät aufstellen ....................12 3.2. Ladevorgang ......................13 3.3. Umgang mit wiederaufladbaren Batterien ..........14 Lieferumfang ..................... 16 Über dieses Gerät ..................17 Bedienung ....................19 6.1.
-
Seite 4: Informationen Zu Dieser
1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge- rät und in der Bedienungsanleitung. - Seite 5 WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch Verätzung! Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchge- hend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäu- se eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Iso- lierung bilden.
- Seite 6 Dieses Gerät verfügt gemäß DIN EN 60529 über die Schutzart IP65, dies bedeutet: • Das Gerät ist staubdicht und vollständig gegen Berührung ge- IP65 schützt. • Das Gerät ist geschützt gegen Strahlwasser (Düse) aus beliebi- gem Winkel. CE-Kennzeichnung Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien (siehe Kapitel „Konformitätsinformation“).
-
Seite 7: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Dieses Gerät ist ein primärseitig geschaltetes Ladegerät mit Puls- erhaltungsladung. Es ist zum Aufladen und Erhaltungsladen von folgenden wiederaufladbaren 6 V- oder 12 V-Blei-Batterien mit Elektrolyt-Lösung oder -Gel sowie AGM-Batterien geeignet, die in Kraftfahrzeugen verwendet werden: – 6 V: Kapazität von 1,2 Ah bis 14 Ah;... -
Seite 8: Sicherheitshinweise
• Verwenden Sie nur von uns gelieferte oder genehmigte Er- satz- und Zubehörteile. • Beachten Sie alle Informationen in dieser Bedienungsanlei- tung, insbesondere die Sicherheitshinweise. Jede andere Be- dienung gilt als nicht bestimmungsgemäß und kann zu Per- sonen- oder Sachschäden führen. •... - Seite 9 Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Seite 10 Achten Sie darauf, dass das Netzkabel nicht mit heißen Gegenstän- den oder Oberflächen (z. B. Herdplatte) in Berührung kommt. Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Netz- kabel sichtbare Schäden aufweisen oder das Gerät herunter- gefallen ist.
-
Seite 11: Gerät Aufstellen
Das Gerät darf nicht in Wasser oder andere Flüssigkeiten ge- taucht oder unter fließendes Wasser gehalten werden verwen- det werden, da dies zu einem Stromschlag führen kann. Ziehen Sie den Netzstecker des Gerätes aus der Steckdose, – wenn Sie das Gerät reinigen, –... - Seite 12 3.2. Ladevorgang WARNUNG! Explosionsgefahr! Unsachgemäßer Umgang mit dem Ladegerät kann zu Funkenbildung führen und eine Explosion auslösen. Gasförmiger Wasserstoff kann beim Auflade- und Erhal- tungsladevorgang von der Batterie ausströmen. Beim Kontakt mit offenem Feuer erfolgt eine hochexplosive Knallgasreaktion. Beachten Sie die Ladeempfehlung des Herstellers. ...
-
Seite 13: Umgang Mit Wiederaufl Adbaren Batterien
Vermeiden Sie Funkenbildung beim Anschließen und Entfer- nen des Ladegerätes: – Vermeiden Sie einen elektrischen Kurzschluss beim An- schluss des Ladegerätes an die Batterie. Schließen Sie das Minus-Pol-Anschlusskabel (schwarz) ausschließlich an den Minus-Pol der Batterie an. Schließen Sie das Plus-Pol-An- schlusskabel (rot) ausschließlich an den Plus-Pol der Batte- rie an. -
Seite 14: Allgemeines
Entfernen Sie ausgelaufene Batterieflüssigkeit mit einem tro- ckenen, saugfähigem Tuch und vermeiden Sie dabei den Kon- takt zur Haut, indem Sie z. B. säurefeste Schutzhandschuhe benutzen. 3.3.1. Allgemeines Verwenden Sie das Ladegerät nicht zum Auflade- und Erhal- tungsvorgang von nicht wiederaufladbaren Batterien. ... -
Seite 15: Lieferumfang
4. Lieferumfang GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Halten Sie die Verpackungsfolie von Kindern fern. Kinder nicht mit dem Verpackungsmaterial spielen lassen. Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. -
Seite 16: Über Dieses Gerät
5. Über dieses Gerät Taste M O D E Display Netzkabel mit Netzstecker Lademodus 6 V / 0,8 A aktiv –Normalladung Lademodus 12 V / 5 A / KÄLTE aktiv – Schnellladung bei Niedrig- temperaturen Lademodus 12 V / 5 A aktiv – Schnellladung Lademodus 12 V / 0,8 A aktiv –... - Seite 17 Anzeige der Ladestromstärke/ Anzeige der aktuellen Batteriespannung Plus-Pol-Klemme (rot) mit Anschlusskabel Minus-Pol-Klemme (schwarz) mit Anschlusskabel...
-
Seite 18: Bedienung
6. Bedienung Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial sowie die Display-Schutzfolie. 6.1. Ladegerät an Batterie anschließen Das Ladegerät erkennt den angeschlossenen Batterietyp 6 V- oder 12 V-Batterie au- tomatisch. WARNUNG! Stromschlaggefahr! Es besteht die Gefahr eines Stromschlags durch strom- führende Geräteteile. -
Seite 19: Lademodus Auswählen
6.2. Lademodus auswählen Wählen Sie je nach Batterietyp und Umgebungstemperatur einen Lademodus aus. Sie können auch eine vollständig entladene (tiefenentladene) Batterie wieder aufla- den (Seite 26). Die Elektronik des Ladegeräts startet den Ladevorgang nach dem Anschließen der Bat- terie im 6 V bzw. 12 V-Normalladungsmodus – je nach Batterietyp. ... - Seite 20 Modus Normallademodus 6 V / 0,8 A: Ladevorgang für 6 V-Batterie Empf. Akkukapazität 1,2–14 Ah, 0,8 A Ladestrom Normallademodus 12 V / 0,8 A: Ladevorgang für 12 V-Motorradbatterie oder 12 V-Autobatterie Empf. Akkukapazität 1,2–120 Ah, 0,8 A Ladestrom Normallademodus 12 V / 0,8 A / KÄLTE: Ladevorgang für 12 V-Motorradbatterie oder 12 V-Autobatterie bei niedriger Umgebungstemperatur Empf.
- Seite 21 Lade- Geeignet für Display Batterie Ladeendspannung strom Batterietyp Achtung! Lithium-Bat- Ladeempfehlung terien laden Batteriehersteller verboten! beachten. 1,2Ah- 120Ah DC 12 V Motorrad Lead acid; 0,8 A 14,3 V & DC 12 V Auto Lead; AGM, GEL; EFB ;Wet 1,2Ah- 120Ah DC 12 V Motorrad Lead acid;...
- Seite 22 6.4. Lademodus 6 V / 0,8 A (Batterien 6 V bis max. 14 Ah) Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie. Ach- ten Sie auf die Ladeempfehlung des Batterieherstellers. Das Ladegerät erkennt normalerweise den zum Batterietyp passenden 6 V-Normal- ladungsmodus.
- Seite 23 6.6. Lademodus 12 V / 0,8 A (Batterien 12 V bis max. 120 Ah, bei Kälte) Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie. Ach- ten Sie auf die Ladeempfehlung des Batterieherstellers. Das Ladegerät erkennt normalerweise den zum Batterietyp passenden 12 V-Normal- ladungsmodus.
- Seite 24 6.7. Lademodus 12 V / 5 A (Schnellladevorgang für Batterien 12 V, ab 1,2 Ah bis 120 Ah) Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie. Ach- ten Sie auf die Ladeempfehlung des Batterieherstellers. Gehen Sie wie folgt vor: Stellen Sie diesen Modus zum Laden von Batterien ab einer Kapazität von 1,2 Ah und normalen Umgebungstemperaturen ein.
-
Seite 25: Tiefenentladene 12 V-Batterien Regenerieren/ Aufl Aden (Wiederbelebungsmodus)
6.9. Tiefenentladene 12 V-Batterien regenerieren/ aufl aden (Wiederbelebungsmodus) Klemmen Sie die tiefenentladene (völlig leere) Batterie an das Ladegerät an und starten Sie einen Ladevorgang. In diesem Wiederbelebungsmodus wird die Batterie geladen, bis das Ladegerät eine Klemmspannung misst, die hoch genug für einen regulären Lademodus ist. Das Ge- rät wechselt dann automatisch in einen passenden Lademodus und setzt die La- dung normal fort. - Seite 26 Lademodus Ladeschritt Batteriespannung Bei einer Batteriespannung ≥ 12,8 V wird die Batterie im voll- Wechsel zur Erhaltungs- geladenen Zustand mit einem ladung Ladeerhaltungsstrom von 50– 150 mA (0,05–0,15 A) gehalten. Bei einer Batteriespannung von < Fortsetzung des Lade- 12,8 V wird das Laden mit einem vorgangs Ladestrom von 0,8 A fortgesetzt.
- Seite 27 Lademodus Ladeschritt Batteriespannung Bei einer Batteriespannung von ≥ Dauerladung 10,5 V wird das Laden mit einem Ladestrom von 5 A fortgesetzt. 12 V / 5 A / Bei einer Batteriespannung von KÄLTE Impulsladung (Reaktivie- 7,5 V bis 10,5 V wird das Laden rung der Batterie) mit einem Impulsladestrom von 0,8 A vorgenommen..
-
Seite 28: Überhitzungsschutz
9. Überhitzungsschutz Erreicht die Gerätetemperatur über 115 °C, löst der Überhitzungsschutz aus und der Ladevorgang wird unterbrochen, bis das Gerät abgekühlt ist. Im Display wird weiterhin der Ladezustand angezeigt. 10. Trennen der Batterie WARNUNG! Explosionsgefahr! Unsachgemäßer Umgang mit dem Ladegerät kann zu Funkenbildung führen und eine Explosion auslösen. -
Seite 29: Reinigung Und Pflege
12. Reinigung und Pfl ege WARNUNG! Stromschlaggefahr! Es besteht die Gefahr eines Stromschlags durch strom- führende Geräteteile. Ziehen Sie vor Montage- und Wartungsarbeiten sowie vor der Reinigung des Gerätes immer den Netzstecker aus der Steck- dose! Vor der Reinigung ziehen Sie den Netzstecker (3) aus der Steckdose. Für die Rei- nigung verwenden Sie ein trockenes, weiches Tuch. -
Seite 30: Entsorgung
14. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. -
Seite 31: Technische Daten
15. Technische Daten Modell MD 15528 Eingang 220 – 240 V ~ 50 Hz; 0,8 A Leistung bei Standby < 0,8 W el. Schutzklasse Spannungstoleranz ± 0,3 V Stromtoleranz ± 10 % (± 15 % für 0,8 A) Erhaltungsladestrom 50 – 150 mA Ladeschlussspannung ca. -
Seite 32: Datenschutzerklärung
RoHS-Richtlinie 2011/65/EU 17. Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –... -
Seite 33: Serviceinformationen
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. - Seite 34 Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon-...
