Die Durchflusszelle installieren

ACHTUNG
Zerbrechliches Teil
Das Rohr der Überlaufarmatur vorsichtig handhaben.
Um Beschädigungen während des Transports zu vermeiden, wird
das Rohr der Überlaufarmatur [C] von AMI Codes-II TC erst vor Ort
installiert.
Level
Installieren Sie das Rohr der Überlaufarmatur wie folgt:
1 Das Rohr der Überlaufarmatur [C] auspacken.
2 Das Rohr der Überlaufarmatur [C] auf den Durchflusszellenblock
stecken.
3 Abdeckung [A] auf das Rohr der Überlaufarmatur aufsetzen.
4 Das Überlaufrohr [B] mit der oberen Markierung ausrichten.

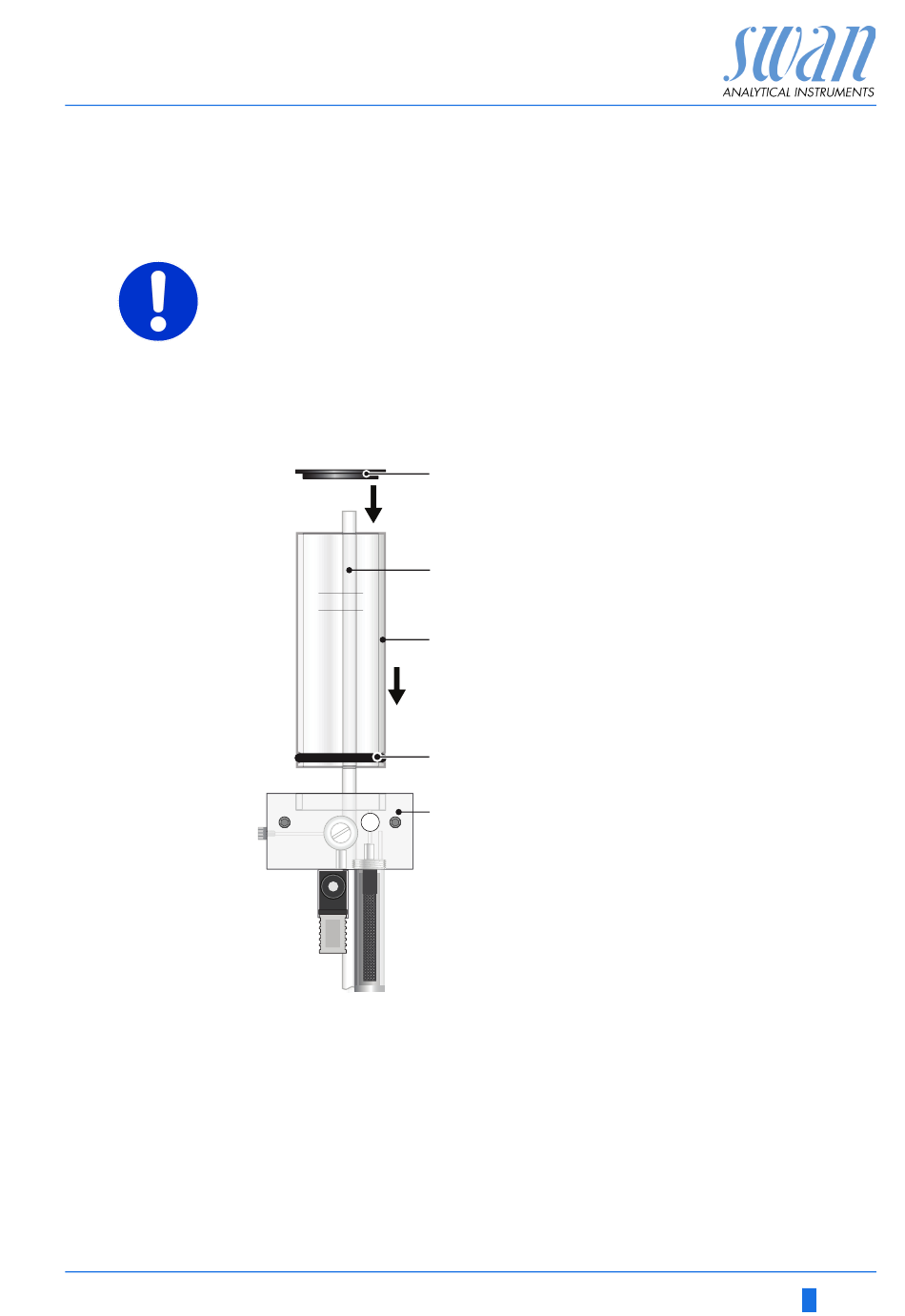

A Abdeckung Überlaufarmatur
A
B Überlaufrohr
C Rohr der Überlaufarmatur
D Dichtung
E Durchflusszellenblock
B
C
D
E
