AMI Codes-II TC
Installation
A-96.250.630 / 280217
7 Die Abdeckung des AMI Messumformergehäuses öffnen.
8 Die Frontend-Platine installieren.
9 Das Kabel des pH Sensors durch eine der Kabelverschraubun-
gen (siehe
Kabelstärke, S.
umformers einführen.
10 Das Kabel mit der BNC-Buchse verbinden.
11 Das Kabel des Temperatursensors durch eine der Kabelver-
schraubungen ins Messumformergehäuse einführen.
12 Das Temperatursensorkabel wie folgt mit der Buchse verbin-
den: Klemme 19: Leitung, Klemme 20: Schild.
13 Die Abdeckung des AMI Messumformergehäuses schliessen.
14 Die Schutzkappe [F] vorsichtig vom pH Sensor [C] abnehmen.
15 Den pH Sensor in eine der Bohrungen der Überlaufarmatur [E]
einsetzen.
16 Den Temperatursensor [D] in die kleine Öffnung einsetzen.
17 Die Steckerkappe vom pH Sensor abnehmen und sicher aufbe-
wahren.
18 Den Stecker [B] auf den pH Sensor schrauben.
19 Den Probenfluss öffnen und warten, bis sich die Durchflusszelle
vollständig gefüllt hat.
20 Das Instrument einschalten. Die Frontend-Platine wird beim
Start automatisch erkannt.

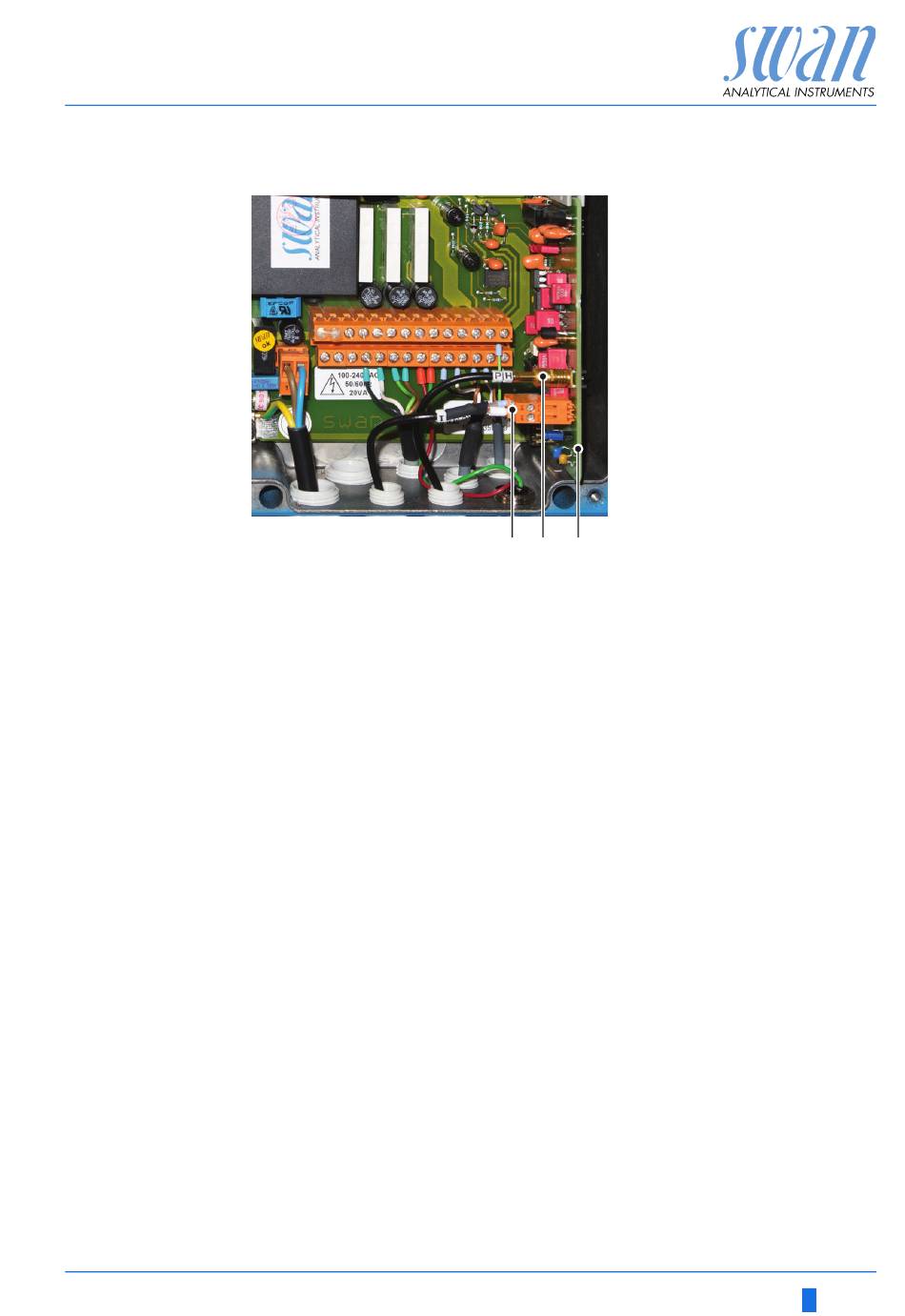

A
Frontend-Platine
B
pH Sensorstecker
C
Temperatursensorstecker
A B C
26) in das Gehäuse des AMI Mess-
25
