AMI Codes-II TC
Installation
3.10.1 Signalausgang 3
3.10.2 Profibus-, Modbus-Schnittstelle
34
Klemmen 38 (+) und 37 (-).
Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA.
Der dritte Signalausgang kann als Stromquelle oder als Stromsenke
verwendet werden (über Schalter [A] auswählbar). Nähere Informati-
onen finden Sie in den dazugehörigen Installationsanweisungen.
NOTICE: Maximallast 510 Ω

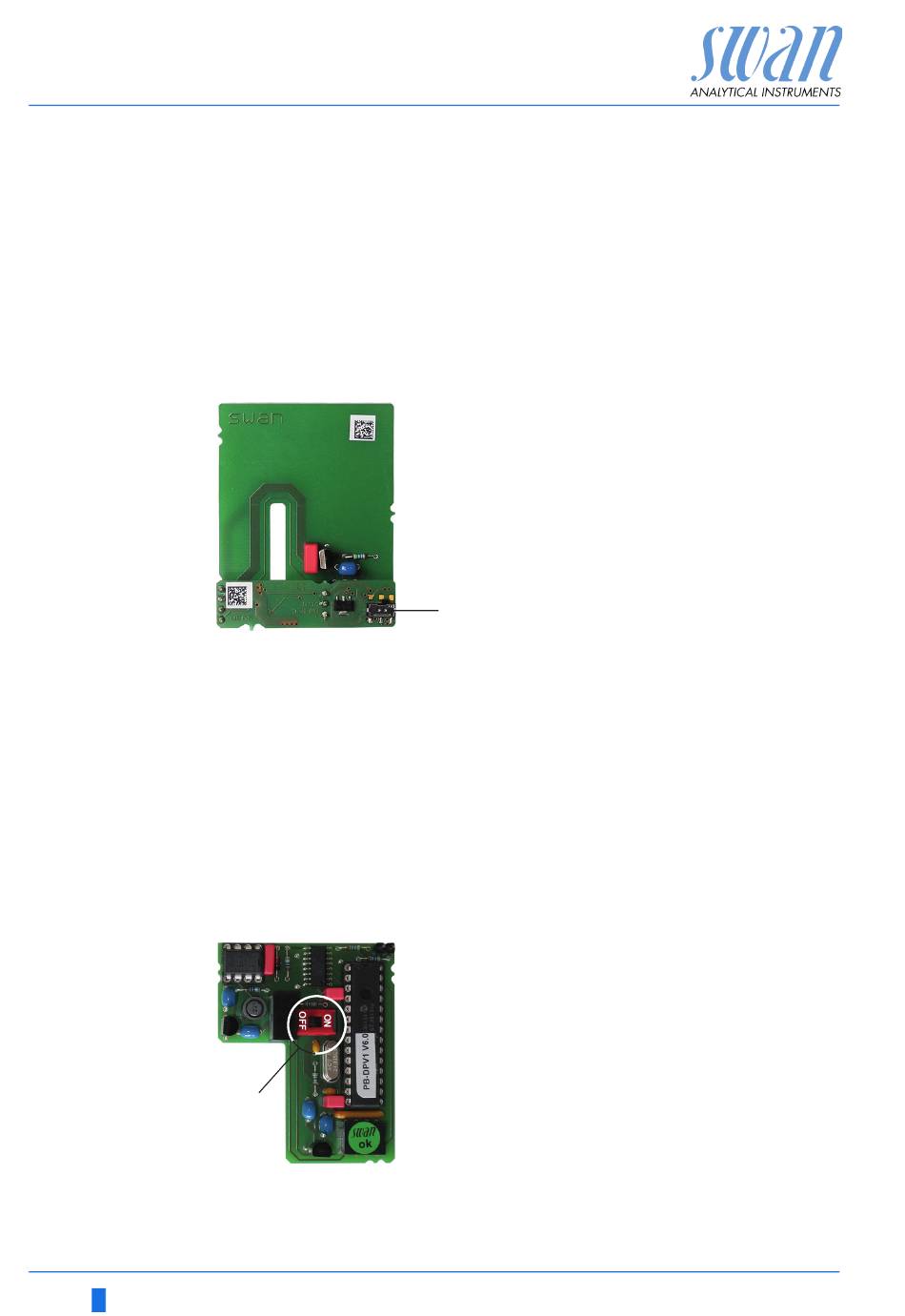

Dritter Signalausgang 0/4 - 20 mA
A Betriebsmodus-Wahlschalter
Klemme 37 PB, Klemme 38 PA
Infos zum Aufbau eines Netzwerks mit mehreren Geräten oder zur
Konfiguration einer PROFIBUS DP-Verbindung finden Sie im PROFI-
BUS-Handbuch. Entsprechendes Netzwerkkabel verwenden.
NOTICE: Bei nur einem installierten Gerät bzw. am letzten Gerät
auf dem Bus muss der Schalter auf EIN stehen.
A
Profibus-, Modbus-Schnittstelle (RS 485)
A Ein-/Aus-Schalter
A
A-96.250.630 / 280217
