AMI Codes-II TC
Wartung
Zusammen-
bauen
A-96.250.630 / 280217

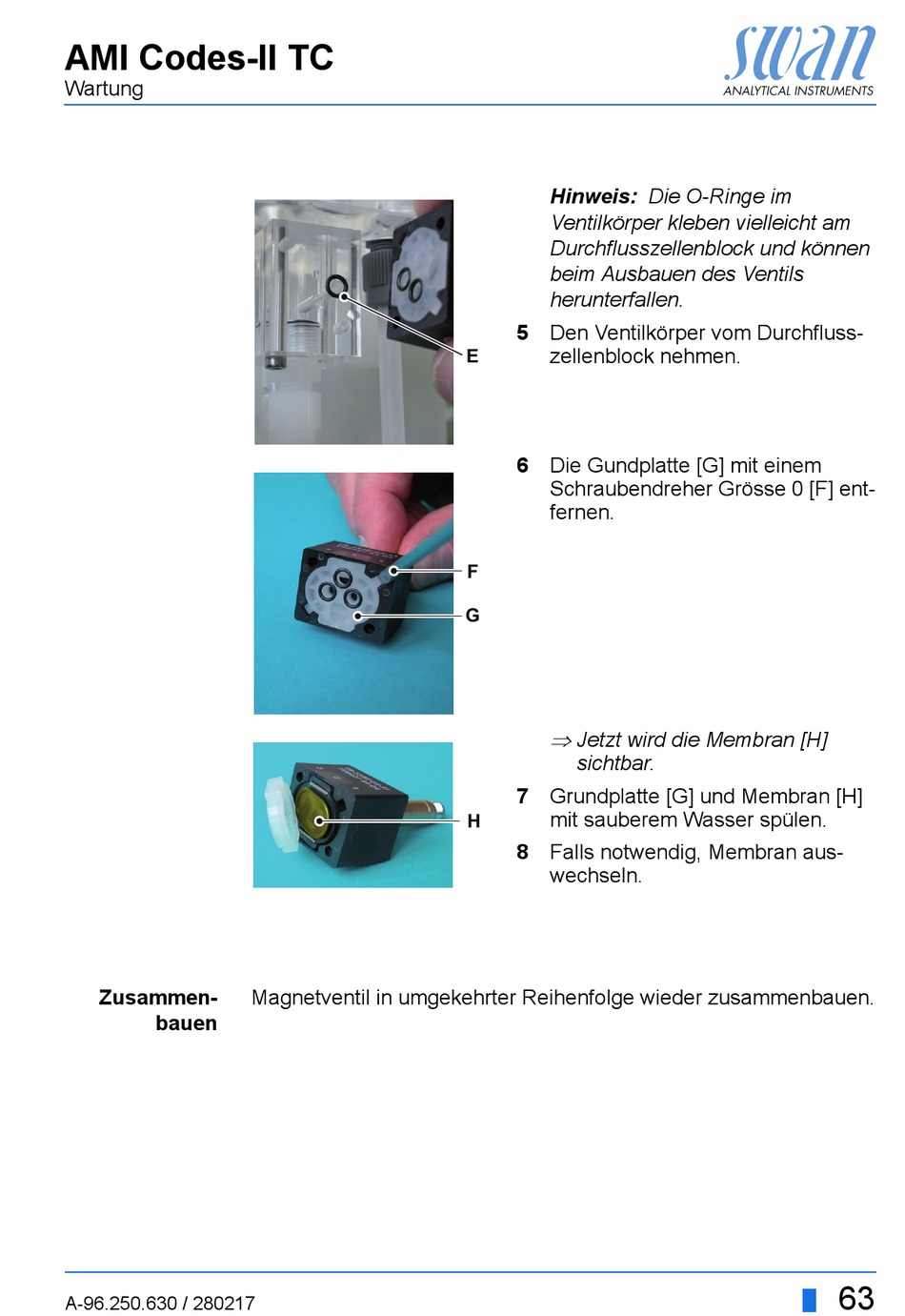

Magnetventil in umgekehrter Reihenfolge wieder zusammenbauen.
Hinweis: Die O-Ringe im
Ventilkörper kleben vielleicht am
Durchflusszellenblock und können
beim Ausbauen des Ventils
herunterfallen.
5 Den Ventilkörper vom Durchfluss-
E
zellenblock nehmen.
6 Die Gundplatte [G] mit einem
Schraubendreher Grösse 0 [F] ent-
fernen.
F
G
Jetzt wird die Membran [H]
sichtbar.
7 Grundplatte [G] und Membran [H]
mit sauberem Wasser spülen.
H
8 Falls notwendig, Membran aus-
wechseln.
63
