AMI Codes-II TC
Programmliste und Erläuterungen
5.2.1.43
5.2.1.43.10
5.2.1.43.20
5.2.1.43
5.2.1.43.11
5.2.1.43.21
A-96.250.630 / 280217
PID-Controller: Die Kombination aus einem P-, I- und D-Cont-
roller ermöglicht eine angemessene Kontrolle des Prozesses.
Parameter: Sollwert, P-Band, Nachstellzeit, Vorhaltezeit

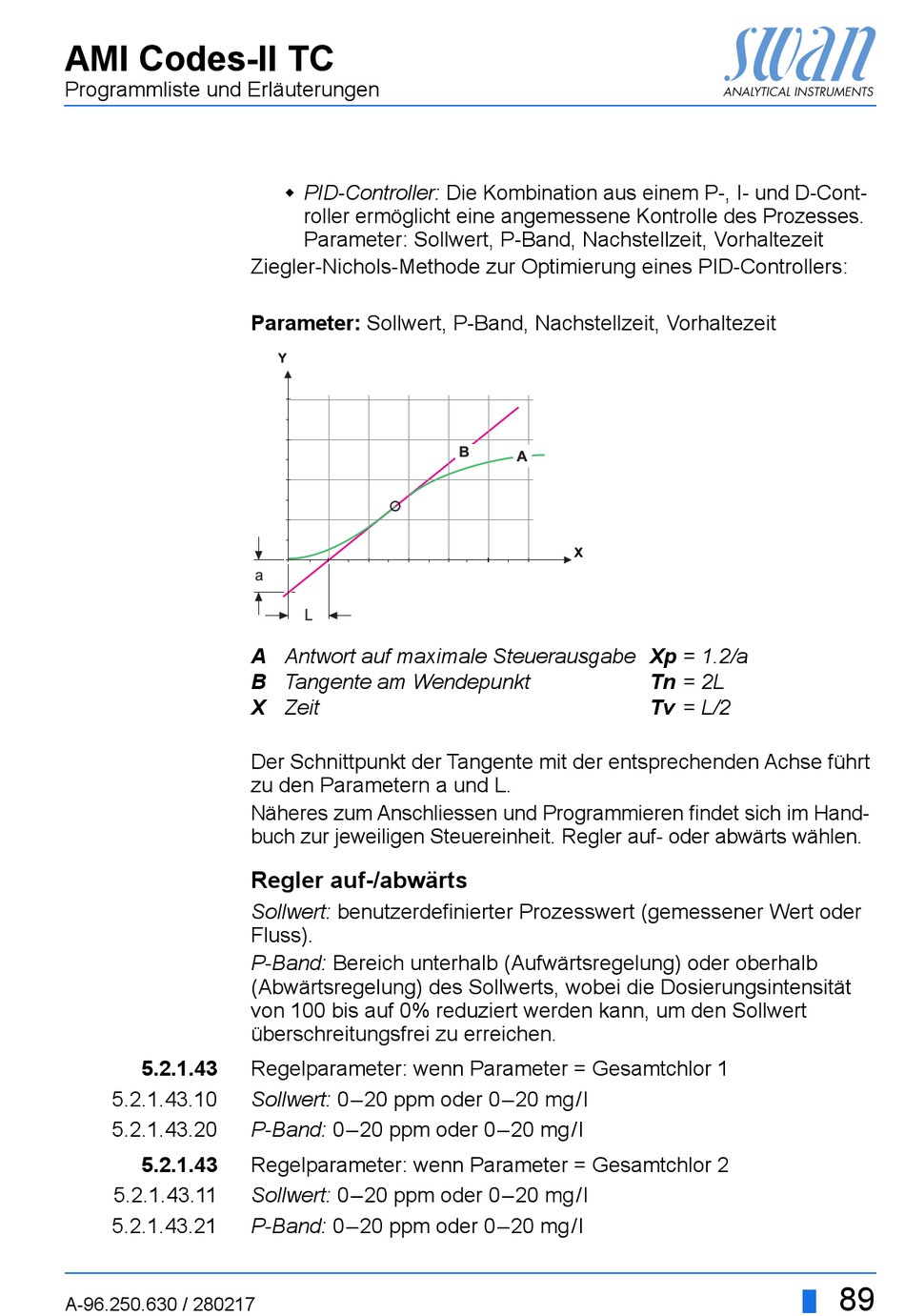

Ziegler-Nichols-Methode zur Optimierung eines PID-Controllers:
Parameter: Sollwert, P-Band, Nachstellzeit, Vorhaltezeit
Y
a
L
A
Antwort auf maximale Steuerausgabe
B
Tangente am Wendepunkt
X
Zeit
Der Schnittpunkt der Tangente mit der entsprechenden Achse führt
zu den Parametern a und L.
Näheres zum Anschliessen und Programmieren findet sich im Hand-
buch zur jeweiligen Steuereinheit. Regler auf- oder abwärts wählen.
Regler auf-/abwärts
Sollwert: benutzerdefinierter Prozesswert (gemessener Wert oder
Fluss).
P-Band: Bereich unterhalb (Aufwärtsregelung) oder oberhalb
(Abwärtsregelung) des Sollwerts, wobei die Dosierungsintensität
von 100 bis auf 0% reduziert werden kann, um den Sollwert
überschreitungsfrei zu erreichen.
Regelparameter: wenn Parameter = Gesamtchlor 1
Sollwert: 0–20 ppm oder 0–20 mg/l
P-Band: 0–20 ppm oder 0–20 mg/l
Regelparameter: wenn Parameter = Gesamtchlor 2
Sollwert: 0–20 ppm oder 0–20 mg/l
P-Band: 0–20 ppm oder 0–20 mg/l
B
A
X
Xp
= 1.2/a
Tn
= 2L
Tv
= L/2
89
