Montage-, Bedienungs- und Wartungsanleitung
CADB / T -HE PRO-REG Kompaktlüftungsgerät mit WRG

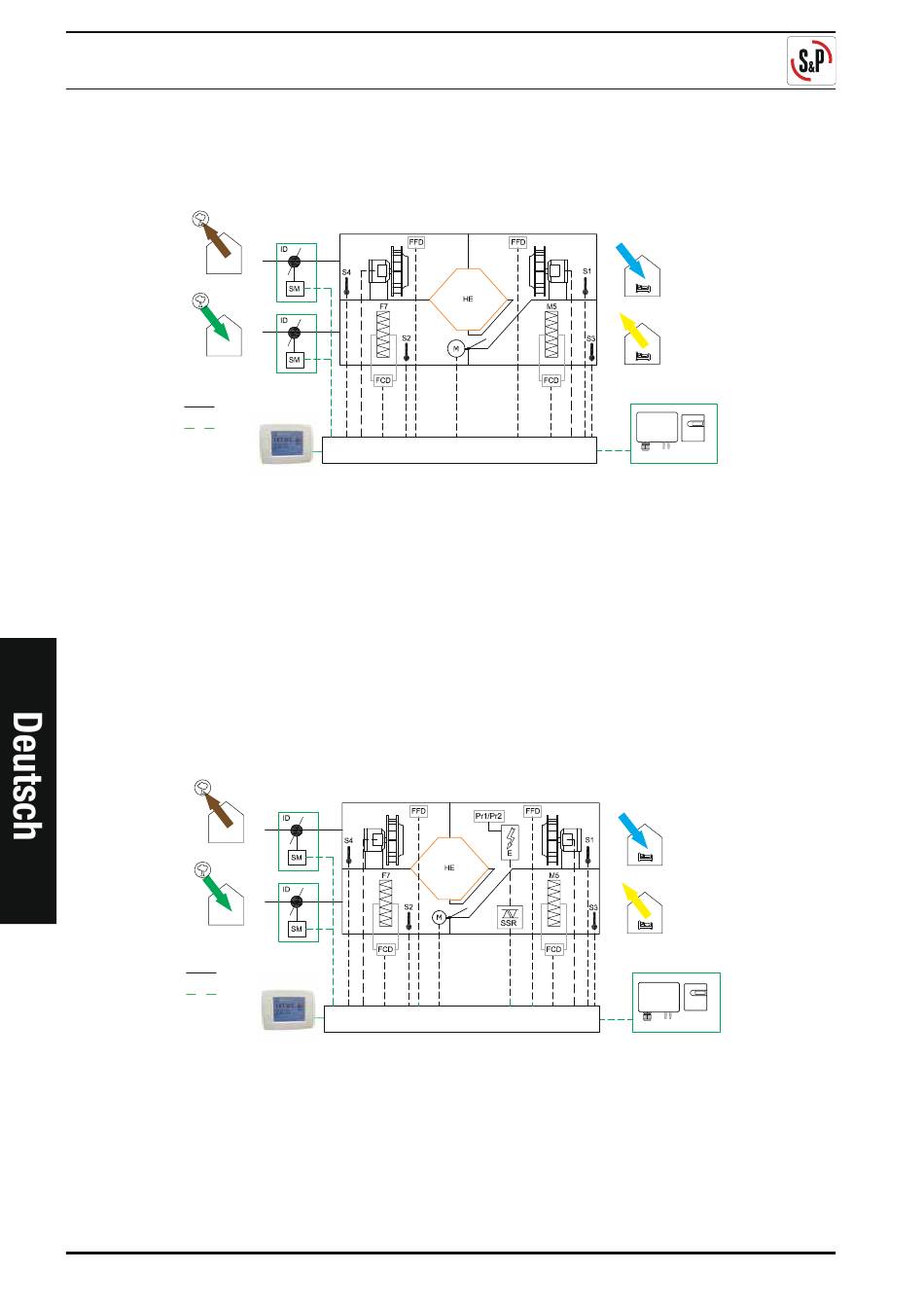

7.1 Schematische Darstellung

Ohne Nacherhitzer (D-Version)
Intern
Anschluss
Bauseitig
SF Zuluftventilator
EF Fortluftventilator
HE Wärmetauscher
S1 Zulufttemperatursensor
S2 Außenlufttemperatursensor
S3 Ablufttemperatursensor
S4 Fortlufttemperatursensor
Mit Elektro-Nacherhitzer (DI-Version)
Intern
Anschluss
Bauseitig
SF Zuluftventilator
EF Fortluftventilator
HE Wärmetauscher
S1 Zulufttemperatursensor
S2 Außenlufttemperatursensor
S3 Ablufttemperatursensor
S4 Fortlufttemperatursensor
Seite 20
Zubehör
EF
Zubehör
ETD
REGLER
M Motor Bypass
F7 Außenluftfilter
M5 Abluftfilter
FCD Filterüberwachung (Druckwächter)
FFD Laufüberwachung Ventilatoren
(Druckwächter)
ETD Bedienterminal
Zubehör
EF
Zubehör
ETD
REGLER
M Motor Bypass
F7 Außenluftfilter
M5 Abluftfilter
FCD Filterüberwachung (Druckwächter)
FFD Laufüberwachung Ventilatoren
(Druckwächter)
ETD Bedienterminal
CADB / T - HE PRO-REG
SF
Zubehör
DPA2500 Sensor
ID Absperrklappe (Zubehör)
SM Antriebsmotor Absperrklappe (Zubehör)
DPA2500 Drucksensor (Zubehör, erforderlich 2x)
SENSOR Luftqualitäts-/Zustandssensor (Zubehör)
SF
Zubehör
DPA2500 Sensor
E Elektroheizregister
Pr1/Pr2 Sicherheitsthermostate [manuell/autom.]
SSR Proportionalregler für E-Register
ID Absperrklappe (Zubehör)
SM Antriebsmotor Absperrklappe (Zubehör)
DPA2500 Drucksensor (Zubehör, erforderlich 2x)
SENSOR Luftqualitäts-/Zustandssensor (Zubehör)
