Übersicht Des Prozessorschrankes; Übersicht Der Prozessorschränke - Lutron GRAFIK7000 Installations- Und Wartungsanleitung

Übersicht des
Prozessorschrankes

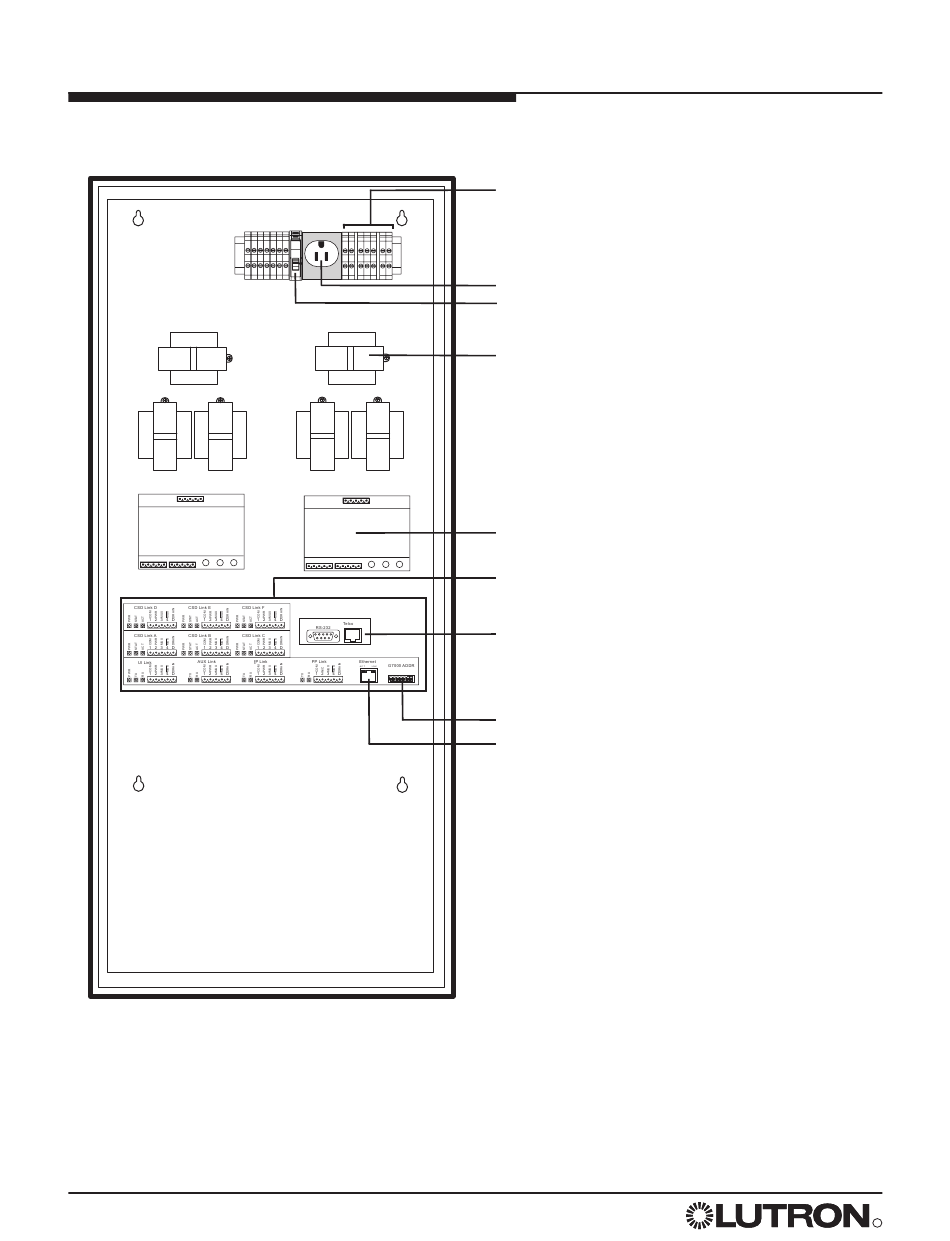

Die Abbildung zeigt ein GRAFIK 7000P mit sechs
CSD-Links und Modem- / RS232-Schnittstelle.
8 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems
Einführung der Netzspannung
Steckdose - nur für Lutron
Netzschalter
PELV Transformatoren (bis zu 6)
Spannungsversorgungskarte
Aubau des Mainboard - siehe nächste Seite
Modem- / RS232-Karte
Adressen-DIP-schalter des Prozessorschrankes
Ethernet Port
R
