SCHRITT 6

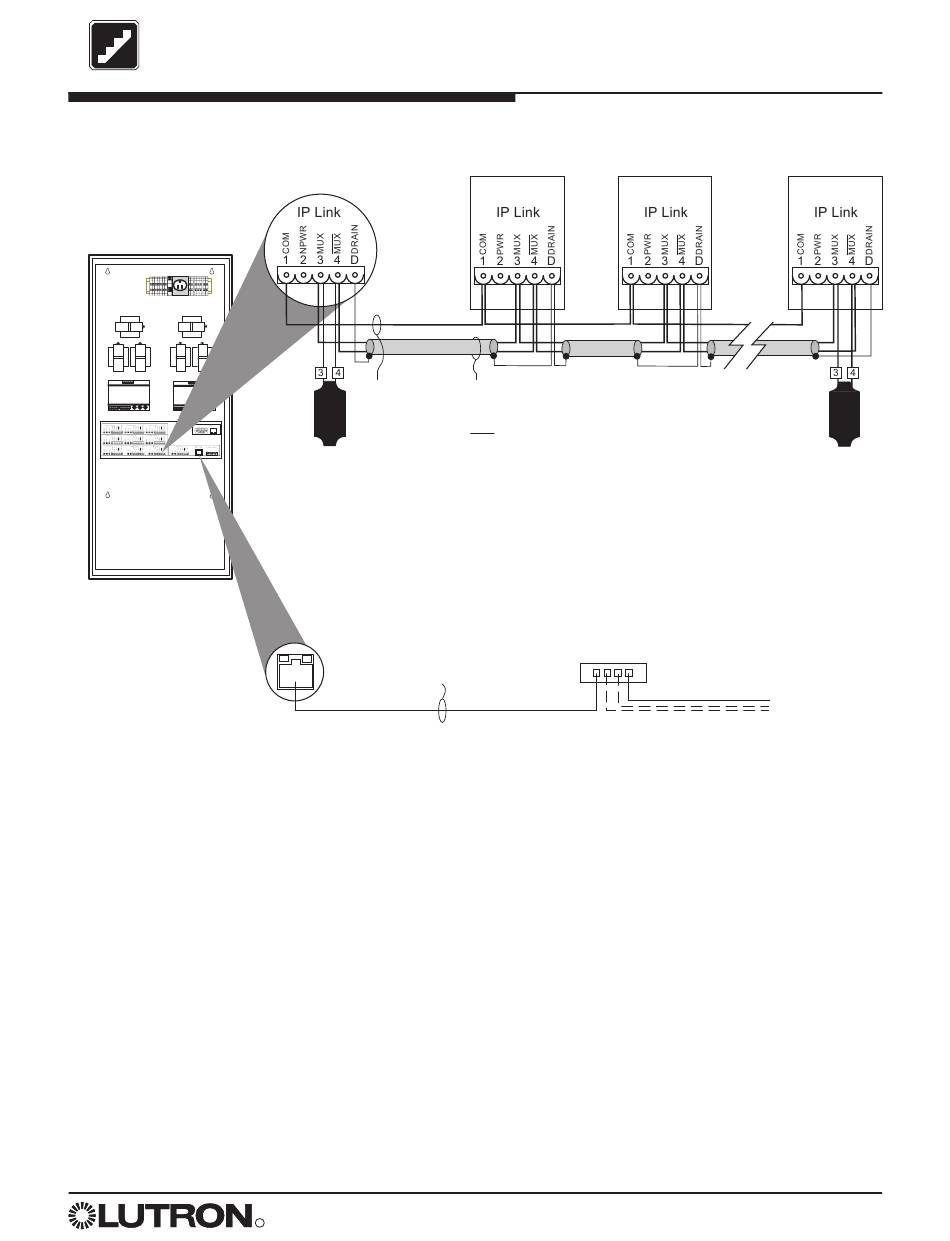

Verkabelung des Interprozessor-Links
Prozessorschrank - nur
GRAFIK 7000P
Hinweise:
• Die Länge einer Ethernet-Datenleitung darf
90 m (300 ft.) nicht überschreiten.
RS485-Option
Bus-Leitung
Link
(1) 1,0 mm 2
Terminator
(#18 AWG)
(Abschluß-
widerstand)
1: Masse
(LT-1)
2: Keine
Verbindung

Ethernet-Option

Ethernet-Datenleitung von einem Ethernet-
Schalter oder Ethernet-Hub zu einem Prozessor
je Port:
(1) Kabel der Kategorie 5 (nicht abgeschirmtes,
verdrilltes Leitungspaar)
Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems
R
GRAFIK 7000P
GRAFIK 7000P
Datenverbindung
2
(1) 1,0 mm
(#18 AWG) abgeschirmtes, verdrilltes
Leitungspaar
3: MUX
4: MUX
D: Schirmleitung
Zugewiesener Ethernet-Hub
oder Switch
• Der Interprozessor-Link und das Benutzer-
schnittstellenlink können beide durch die
gleiche Ethernet-Verkabelung in den
Prozessorschrank eingeführt werden. Jeder
Prozessorschrank verfügt nur über einen
Ethernet-Steckverbinder.
GRAFIK 7000P
Link
Terminator
(Abschluß-
widerstand)
(LT-1)
Zu zusätzlichen
GRAFIK 7000P-s
und/oder PCs,
falls anwendbar
15
