SCHRITT 2 (Fortsetzung)

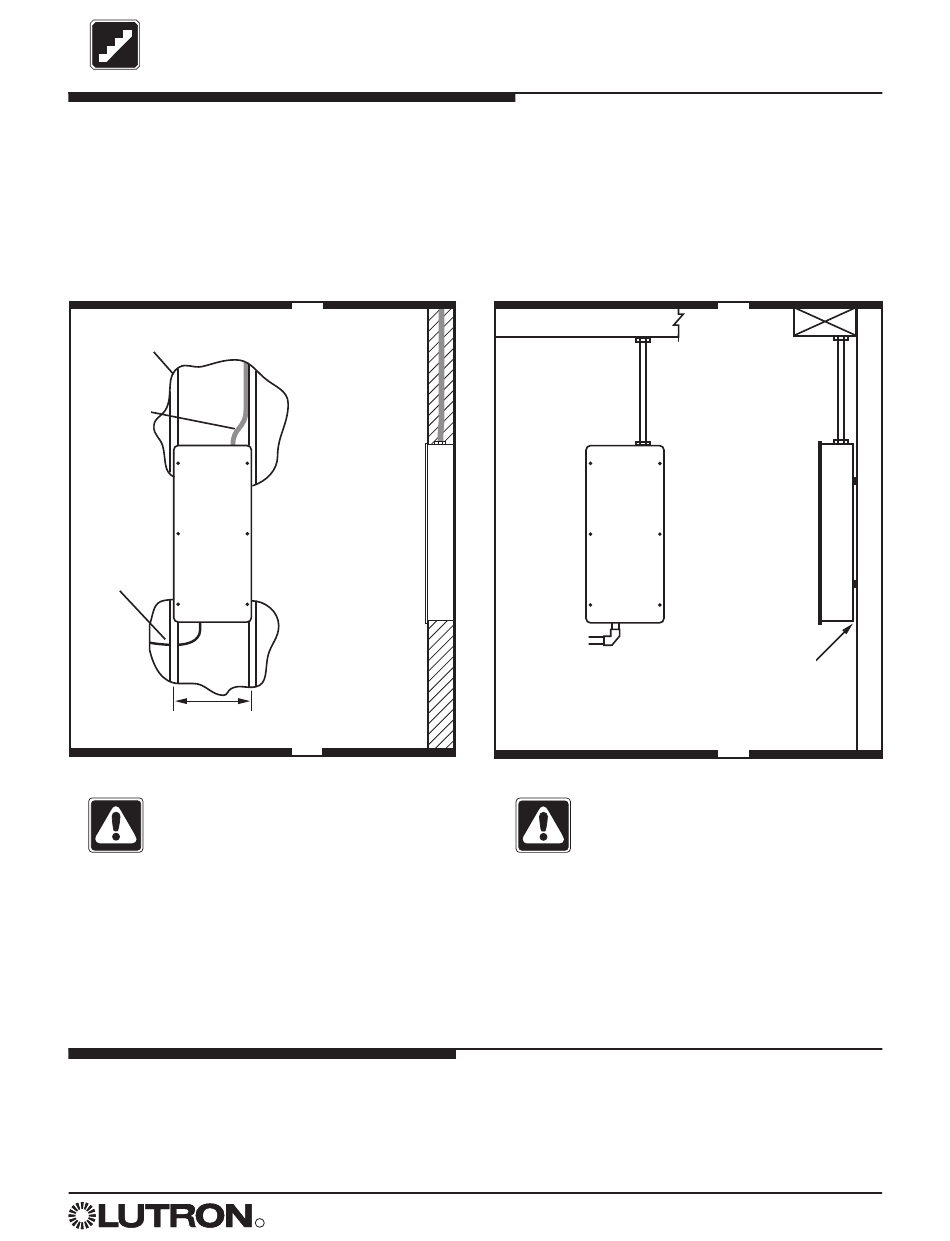

Montage der Prozessorschränke
Sie können den Schrank in Aufputz- oder
Unterputzmontageverfahren montieren.
Montieren Sie den Schrank anhand der
nächsten Abbildungen.
Unterputzmontage
Wand nicht sichtbar
Dedizierte
Speise-
leitung
Klasse 2 /
BUS (PELV)-
Verkabelung
410 mm
(16 in.)
Vorderansicht
Wasser beschädigt die Prozessoren!
Diesen Prozessor nur an Orten
aufstellen, wo er nicht naß werden kann.
Installation der Montageplatte
FaIls der Schrank eine Montageplatte enthält,
installieren Sie sie mit Hilfe der dem Schrank
beigefügten vier Schrauben.
R
Aufputzmontage
Dedizierte
Speiseleitung
Klasse 2 /
BUS (PELV)-
Verkabelung
Seitenansicht
• Die Rückseite muss sich 3,2 mm (1/8") von der
Wand entfernt sein. Die Montageschrauben
der Montageplatte werden 3,2 mm (1/8") hinter
dem Panel hinausragen.
• Verwenden Sie bei Aufputzmontage nur die
vier abgebildeten Löcher. Die anderen Löcher
dienen zur Montage der Montageplatte.
Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems
Vorderansicht
Aufputzmontage wie dargestellt!
Abstand
zur Wand
wie
angegeben
Seitenansicht
7
