SCHRITT 3

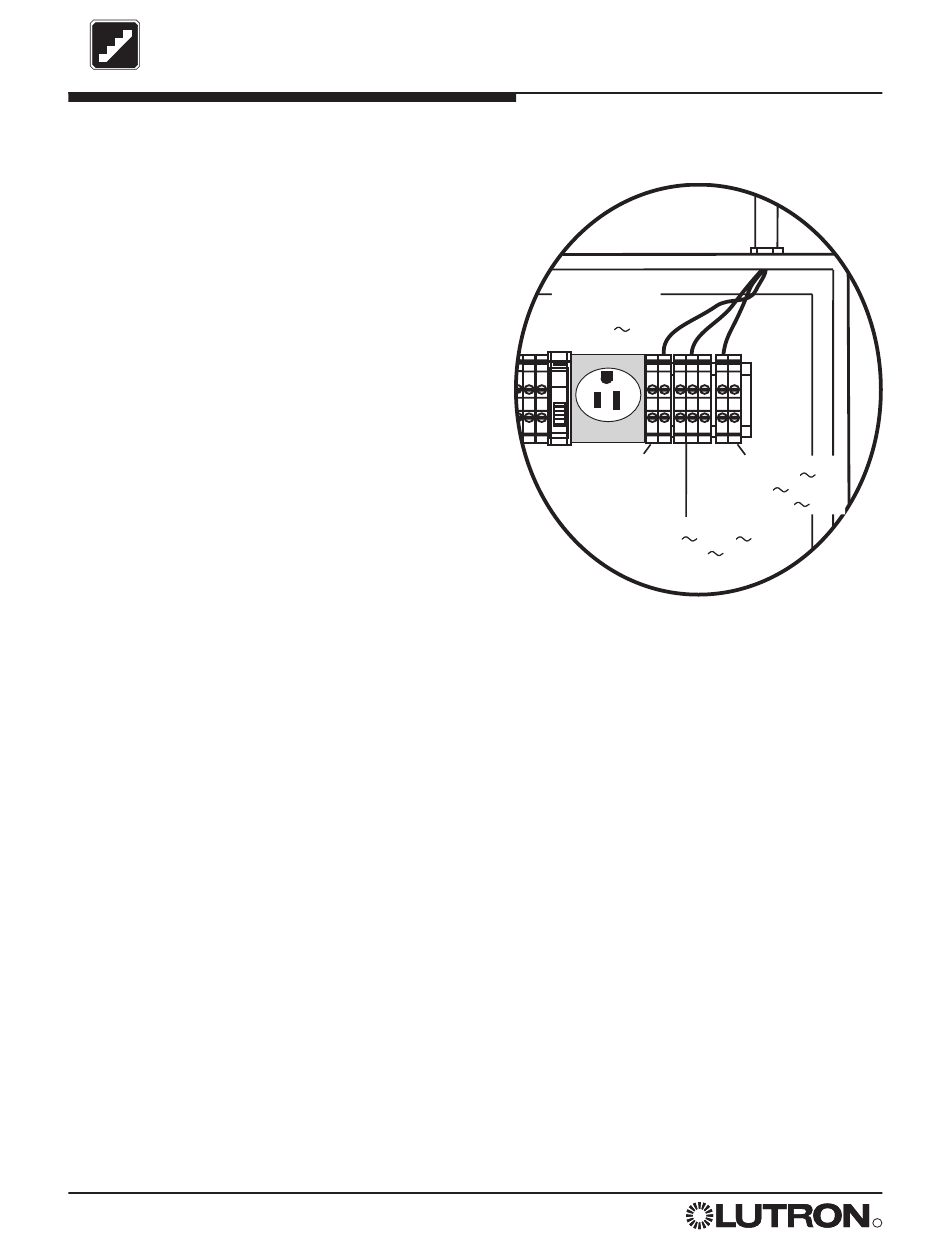

Netzverkabelung des Prozessorschrankes
• Die Netzverkabelung sollte von oben an den
Prozessor herangeführt werden.
• Verlegen Sie eine eigene Leitung zur
Einspeisung. Entnehmen Sie die Spezifikation
(Spannung...) der Modellnummer des
Produkts.
• Verlegen Sie die Kabel so, dass die
Netzspannung immer von der PELV-Bus-
Verkabelung getrennt bleibt.
12 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems
Steckdose - nur für
Lutron
(120 V
abgebildet)
MASSE/ERDE
Grün
(schwarz - 100 V
(braun - 230 V
NEUTRALLEITER
(weiß - 100 V
, 120 V
(blau - 230 V
)
PHASE
,
120 V
)
)
)
R
