Lichtsteuersystem

Werbung

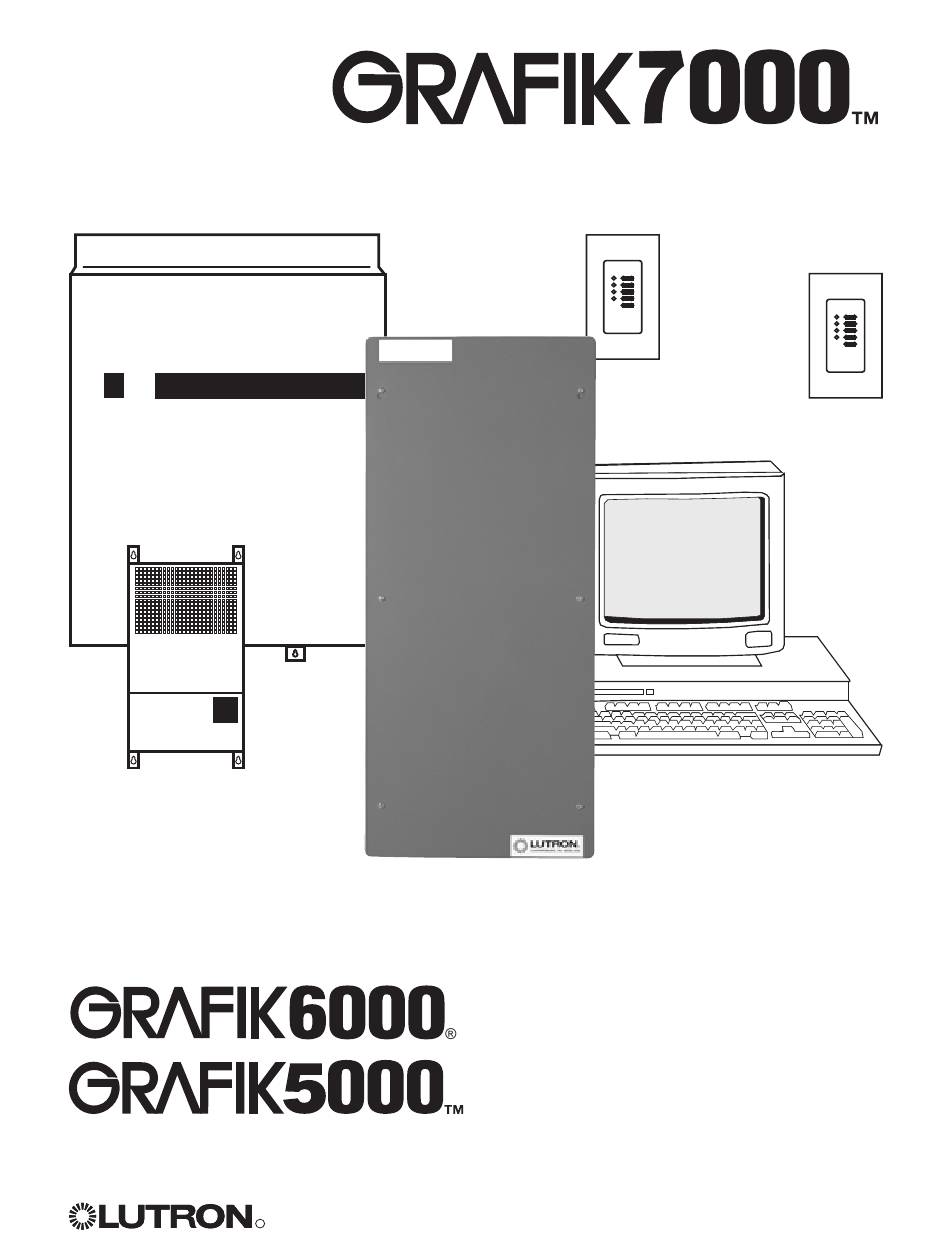

L i c h t s t e u e r s y s t e m e
GRAFIK 7000P
Beinhaltet ...
Installations- und
Wartungsanleitung
R

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lutron GRAFIK7000

  • Seite 1 L i c h t s t e u e r s y s t e m e GRAFIK 7000P Beinhaltet ... Installations- und Wartungsanleitung...
  • Seite 2: Systemübersicht

    Systemübersicht Benutzen Sie diese Anleitung, um Ihr GRAFIK7000, GRAFIK6000, oder GRAFIK5000 Lichtsteuersystem erfolgreich zu installieren. Diese Anleitung beschreibt die Installation der Prozessorschränke und die Verlegung der PELV-Bus-Verkabelung zu den Bedienstellen (CSD), Verteilerschränken, Benutzerschnittstellen und Interprozessor-Links. Zur Verlegung der Hochspannungsleitung (Netzspannung) siehe die den Verteilerschränken beigefügten Anleitungen.
  • Seite 3: Inhaltsverzeichnis

    Wartung ............22 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 4: Modellnummern Der Prozessorschränke

    WW00: 6 CSD-Links mit höchstens 32 Bedienstellen pro Link (insgesamt 192) - nur GRAFIK 7000P Prozessor geeignet für Nachrüstung (einschließlich Montageplatte) Andere Optionen erhältlich - treten Sie mit Lutron in Verbindung Version in amerikanischem Englisch Mehrere Sprachen erhältlich - treten Sie mit Lutron in Verbindung...
  • Seite 5: Schritt 1: Montage Der Up-Dosen

    Hohlwand Die Abbildung zeigt die Montage einer 1-fach Die Abbildung zeigt den Montagerahmen für US-Unterputzdose. Die Anforderungen und eine EGRX-Bedienstelle Anleitungen zur Montage siehe in der jedem individuellen Bediengerät (CSD) beigefügter Anweisung. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 6: Schritt 2: Montage Der Prozessorschränke

    • Nicht alle Prozessorschränke beinhalten eine • Bei Bedarf Wandverstärkungen anbringen. Das Montageplatte. Gewicht eines Prozessorschranks beträgt bis • Die relative Luftfeuchtigkeit darf höchstens zu 22 kg (50 lbs.) 90% betragen, die Feuchtigkeit darf nicht kondensieren. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 7: Installation Der Montageplatte

    • Verwenden Sie bei Aufputzmontage nur die vier abgebildeten Löcher. Die anderen Löcher dienen zur Montage der Montageplatte. Installation der Montageplatte FaIls der Schrank eine Montageplatte enthält, installieren Sie sie mit Hilfe der dem Schrank beigefügten vier Schrauben. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 8: Übersicht Des Prozessorschrankes

    PELV Transformatoren (bis zu 6) Spannungsversorgungskarte Aubau des Mainboard - siehe nächste Seite Modem- / RS232-Karte Adressen-DIP-schalter des Prozessorschrankes Ethernet Port Die Abbildung zeigt ein GRAFIK 7000P mit sechs CSD-Links und Modem- / RS232-Schnittstelle. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 9: Übersicht Prozessorschrank

    IP = Interprozessor PP = Verteilerschrank Warnung - Das ist ein Produkt der Klasse A. In einem Wohngebiet kann dieses Produkt Rundfunkstörungen hervorrufen, und der Benutzer kann aufgefordert werden, entsprechende Maßnahmen zu treffen. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 10: Übersicht Der Rs485-Verkabelung

    Links auf zwei. - Die 1.5 mm -Verkabelung minimiert den Bemerkung Spannungsabfall entlang des Links Falls keine Abschlußwiderstände eingesetzt werden, oder eine falsche Verdrahtungstopologie verwendet wird, kann keine Systemkommunikation aufgebaut werden. 10 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 11 Montageplatte hilft die Wirkung der • Lutron GRX-PCBL-46L-500 (innerhalb von elektrostatischen Entladungen (ESD) auf das abgehängten Decken benutzbar) RS485-Link auszuschließen. • Belden, Alpha, Liberty und Signature haben zugelassene Kabel. Fragen Sie nach GRAFIK Eye Kabel. ® Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 12: Netzverkabelung Des Prozessorschrankes

    Netzspannung immer von der PELV-Bus- abgebildet) Verkabelung getrennt bleibt. MASSE/ERDE PHASE Grün (schwarz - 100 V 120 V (braun - 230 V NEUTRALLEITER (weiß - 100 V , 120 V (blau - 230 V 12 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 13: Verbindung Zum Verteilerschrank

    Ende des RS485-Links Übersicht der RS485-Verkabelung. befinden. • Die Sense-Leitung des Verteilerschrank-Links wird dann benötigt wenn der Schrank auch die Notbeleuchtung speist. Weitere Einzelheiten siehe in der Anleitung zum Verteilerschrank. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 14: Schritt 5: Verkabelung Des Benutzerschnittstellenlinks

    Datenlinks darf 90 m (300 ft.) gleiche Ethernet-Verkabelung in den nicht überschreiten. Für größere Prozessorschrank eingeführt werden. Jeder Entfernungen ist die RS485-Option Prozessorschrank verfügt nur über einen zu benutzen. Ethernet-Steckverbinder. 14 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 15: Schritt 6: Verkabelung Des Interprozessor-Links (Nur Bei Grafik 7000)

    • Die Länge einer Ethernet-Datenleitung darf • Der Interprozessor-Link und das Benutzer- 90 m (300 ft.) nicht überschreiten. schnittstellenlink können beide durch die gleiche Ethernet-Verkabelung in den Prozessorschrank eingeführt werden. Jeder Prozessorschrank verfügt nur über einen Ethernet-Steckverbinder. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 16: Schritt 7: Einstellung Der Adressen-Dip-Schalter Der Bedienstellen (Csd)-Links

    Adressen-DIP-schalter, sie müssen (CSD), bis Sie sich überzeugt haben, mit eindeutigen und nur einmal vergebenen dass die Adressen-DIP-schalter richtig Adressen programmiert werden. Siehe die den eingestellt sind. Steuerstellen beigefügten Anweisungen. 16 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 17: Schritt 8: Einstellung Der Adressen-Dip-Schalter Der Prozessorschränke

    DIP-schalter können voreingestellt sein, damit sie den Adressen in den Zeichnungen entsprechen. Benutzen Sie die Tabelle zur Einstellung der Adressen-DIP-schalter, um festzustellen, wie man die Adressen-DIP-schalter konfigurieren Prozessorschrank – abgebildet ist der muss. GRAFIK 7000P. Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 18: Schritt 9: Adressierung Der Verteilerschränke

    Falls die Zeichnungen keine Verteiler- schrankadressen enthalten, notieren Sie den Standort und die Modellnummer des Verteilerschrankes für jede Adresse. Diese Informationen werden zur richtigen Einstellung des Systems benötigt. Adresse des Verteilerschranks auf einem Schaltschrank-Controller 18 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 19: Schritt 10: Installation Der Bedienstellen

    Sie diese in die Bediengerät (CSD) beigefügter Anweisung. Unterputzdosen. CSD- Adapter- CSD- Adapter- Montageschrauben CSD-Link Montageschrauben Montageschrauben CSD-Link Montageschrauben 1-fach US Abdeckplatten- Abdeckplatte 1-fach EGRX Montage- Träger Abdeckplatte Unterputzdose adapter Unterputzdose rahmen Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 20: Schritt 11: Aktivierung Des Systems

    Vergleichen Sie nach 10 Sekunden den Status der LEDs mit dem in der Anleitung zur Fehlersuche. Netzschalter Die Abbildung zeigt ein GRAFIK 7000P mit sechs CSD-Links und einer Modem- / RS232-Schnittstelle. 20 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 21: Fehlersuche

    CSD-Link • Kurzschluß auf dem CSD-Link - zwischen Leitung 2 und STAT Leitung 1 oder der Erde Blinkt schnell • Prozessor führt Selbsttest aus - treten Sie mit Lutron in Verbindung • Keine Datenbank geladen PP-Link Blinkt schnell • Keine Datenbank geladen Blinkt schwach •...
  • Seite 22: Wartung

    Einrichtung unter Netzspannung gelangt, Last) ersetzen Sie die Bypass-Verbinder kann interne Komponente erreichen, zu zum Schutz der Schaltschränke, bis die Personenverletzungen, Beschädigung Verkabelung überprüft wird. der Einrichtung und zur Ausser- krafttreten der Garantie führen. 22 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 23 Hinweise - Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems...
  • Seite 24 Wahl Lutron Electronics Co. Inc., mangelhafte Teile zu ersetzen oder nachzubessern. Schicken Sie die GEBÜHRENFREI: (800) 523-9466 Einheit im Garantiefall an Ihren Händler oder an Lutron, 7200 Suter (U.S.A., Kanada, Teile der Karibik) Rd., Coopersburg, PA 18036-1299, portofrei zurück. Tel: 1.610.282.3800...
