Schritt 1
Montage der UP-Dosen
• Benutzen Sie UP-Dosen mit einer Mindesttiefe
von 70 mm (2-3/4 Zoll) für die Bedienstellen
(CSDs)
• Werden mehrere Geräte nebeneinander
montiert, sind möglicherweise Abstandsstücke
zwischen den Hohlwanddosen zu setzen.
• Die UP-Dosen sollen 3 mm (1/8 Zoll) unterhalb
der fertigen Wandoberfläche eingebaut werden.
• Die fertige Wand darf keine Löcher > 3 mm
(1/8 Zoll) rund um die Einbaudose aufweisen.
• Wenn möglich, erden Sie die UP-Dosen aus
Metall
höch-
stens
3 mm
(1/8 in.)
UP-Dose
Hohlwand

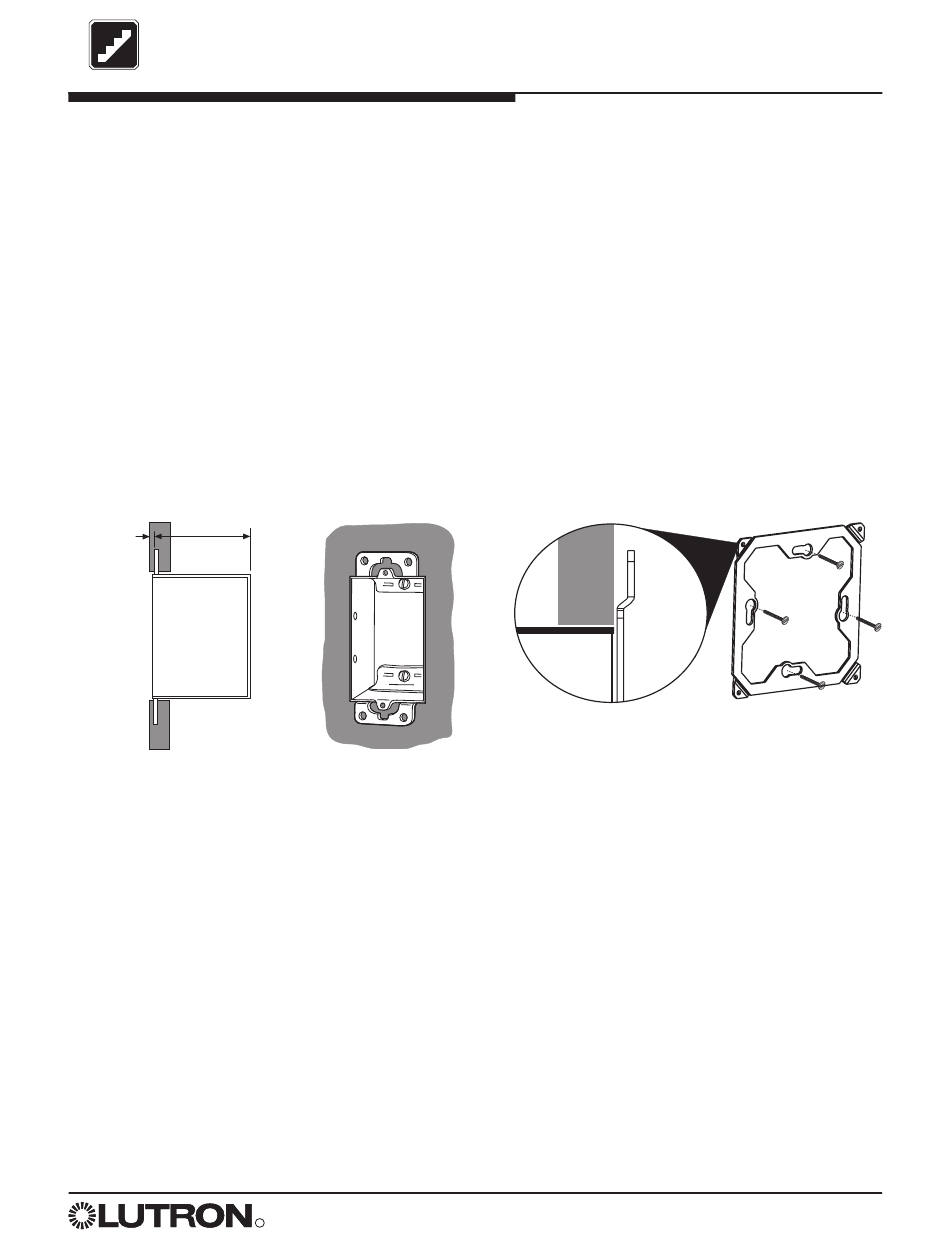

Die Abbildung zeigt die Montage einer 1-fach
US-Unterputzdose. Die Anforderungen und
Anleitungen zur Montage siehe in der jedem
individuellen Bediengerät (CSD) beigefügter
Anweisung.
mindes-
tens
70 mm
(2-3/4 in.)
Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems
R
Trennwand
Montage-
rahmen
UP-Dose
Die Abbildung zeigt den Montagerahmen für
eine EGRX-Bedienstelle
5
