SCHRITT 7
Einstellung der Adressen-DIP-schalter der Bedienstellen
Jedes Gerät entlang des Links für Bedienstellen
(CSD) muss eine eindeutige, nur einmal
vergebene Adresse zwischen 1 und
32 besitzen. Die Adressen-DIP-schalter können
bereits vorkonfiguriert sein, damit sie mit den
Adressen in den Zeichnungen übereinstimmen.
Die Jobzeichnungen können folgendes zeigen:
2 B 3
Adresse 3 ...
auf dem CSD-Link B ...
in Prozessor 2
(entfällt, falls nur ein Prozessor)
Falls die Adressen-DIP-schalter nicht vorein-
gestellt (alle auf die Adresse 1 eingestellt) sind,
weisen Sie jedem Bediengerät (CSD) eine
eindeutige Adresse zu und notieren Sie seinen
Standort und seine Beschreibung.
Bei Bedarf siehe die Anleitung für jedes
Bediengerät (CSD), um die Adressen-DIP-
schalter zu finden.
Hinweis
GRAFIK Eye
Steuerstellen (GRX-46xx-x-xx)
®
haben keine Adressen-DIP-schalter, sie müssen
mit eindeutigen und nur einmal vergebenen
Adressen programmiert werden. Siehe die den
Steuerstellen beigefügten Anweisungen.
16 Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems

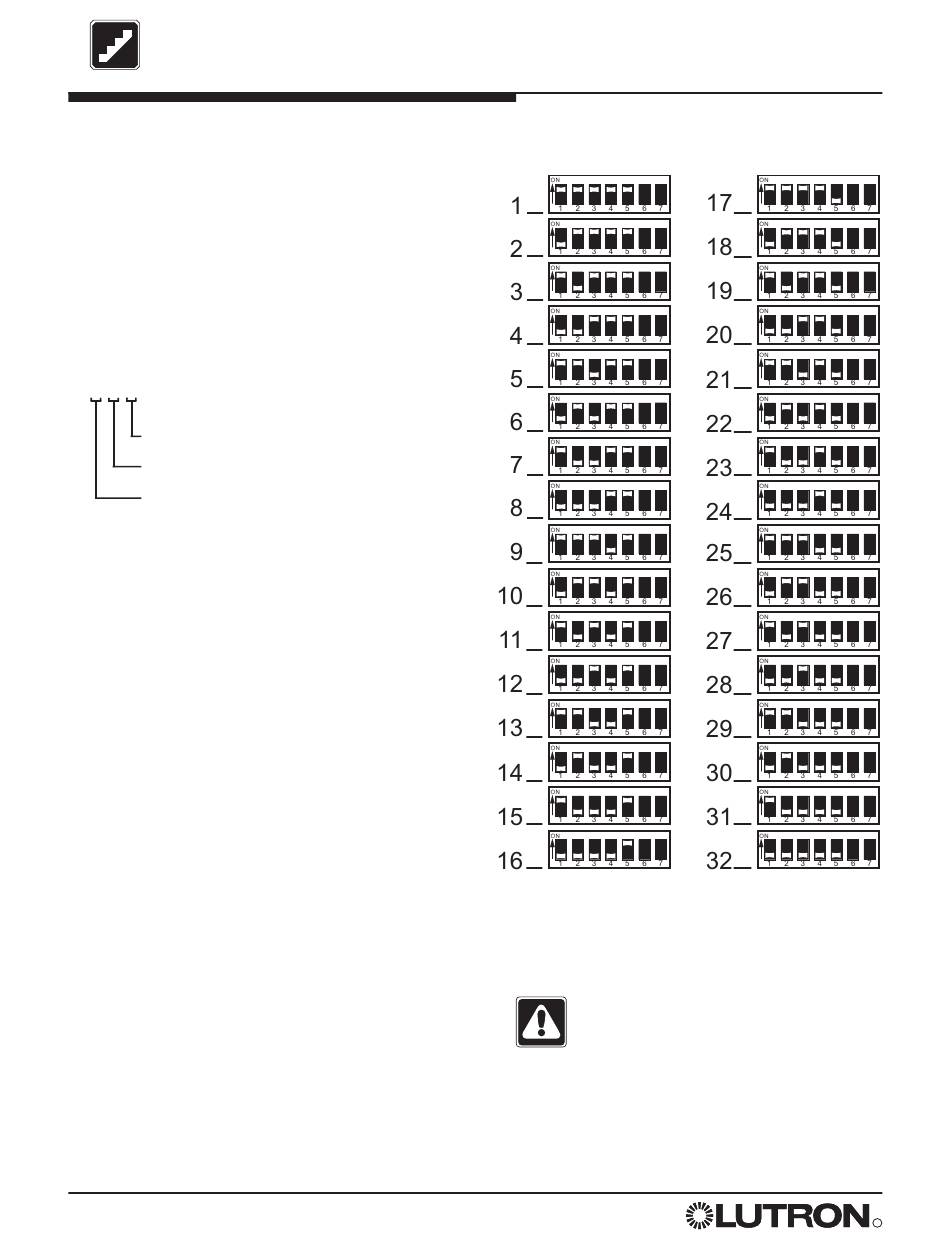

Tabelle der Einstellungen der Adressen-DIP-
schalter - zeigt an, wie die Adressen-DIP-
schalter konfiguriert werden müssen um eine
spezifischen Adresse einzustellen.
Bemerkung!
Installieren Sie solange kein Bediengerät
(CSD), bis Sie sich überzeugt haben,
dass die Adressen-DIP-schalter richtig
eingestellt sind.
