Übersicht der RS485-
Verkabelung
Anmerkungen zur Verdrahtung
2
• Zwei 2,5 mm
(#12 AWG) Leitungen passen
nicht in die meisten Steckverbindern in einem
RS485-Link. Benutzen Sie bei Bedarf einen
Schraubverbinder (oder einen anderen
genehmigten Verbinder), um eine "T-
Abzweigung" mit einer 1,0 mm
Leitung zu jeder Klemme des Steckverbinders
zu erstellen. Erstellen Sie diese "T-Abzweigung"
innerhalb der Unterputzdose, damit die Länge
2
der neuen 1,0 mm
(#18 AWG) Leitung(en) so
kurz bleibt, wie möglich.
• Schließen Sie die nicht isolierte(n)
Schirmleitung(en) an die Klemme "D", falls
vorhanden, an. Falls keine Klemme "D"
vorhanden ist, verbinden Sie die zwei
Schirmleitungen miteinander, um eine
kontinuierliche Abschirmung für den ganzen
Link zu erstellen. Falls der Steckverbinder am
Ende des Links auch keine Klemme "D" besitzt,
schließen Sie die Schirmleitung ab und lassen
Sie sie "hängen".
• Sorgen Sie dafür, dass die Schirmleitung nicht
mit der Erde (Erdleitung) oder einem
elektrischen Kreis in Berührung kommt.
• Die Bedienstellen sollten in aus Metall gefertigte
UP-Dosen eingebaut werden, die mit einer
geerdeten Leitung verbunden sind. Die Erdung
der Montageplatte hilft die Wirkung der
elektrostatischen Entladungen (ESD) auf das
RS485-Link auszuschließen.
2
(#18 AWG)

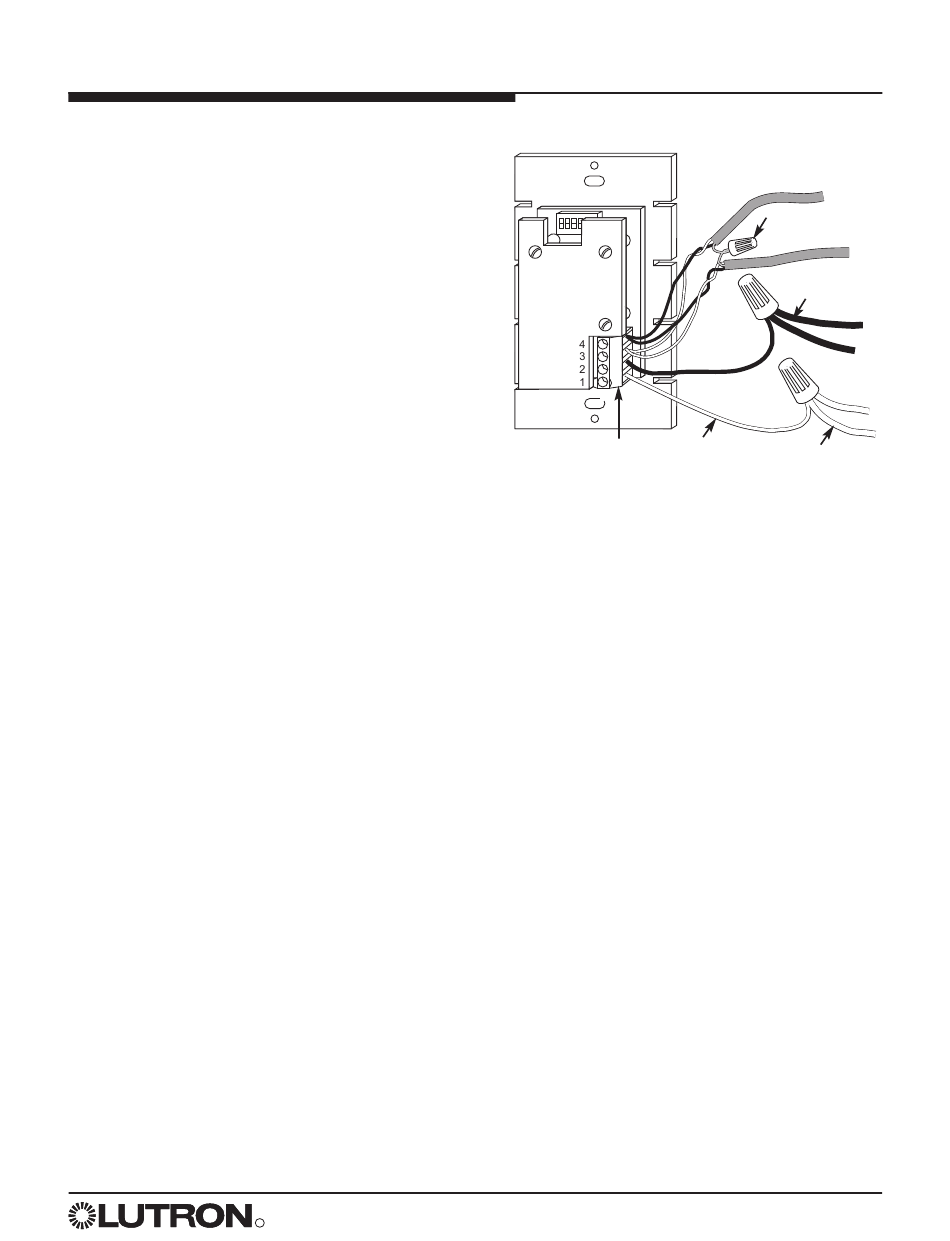

Installation des GRAFIK5000 / GRAFIK6000 / GRAFIK7000 Systems
R
Steckverbinder des
Bediengeräts (CSD)
Die zugelassenen Verkabelung kann sein :
Verdrillte geschirmte Doppelleitung
(nur für die Datenverbindung):
• Belden #9461
• Alpha #2211
Ein-Kabel-Lösungen (Datenverbindung,
Steuerverkabelung und Sense-Leitung
innerhalb eine Kabels):
• Lutron GRX-CBL-46L-500 (nicht innerhalb
von abgehängten Decken zu benutzen)
• Lutron GRX-PCBL-46L-500 (innerhalb von
abgehängten Decken benutzbar)
• Belden, Alpha, Liberty und Signature
haben zugelassene Kabel. Fragen Sie
nach GRAFIK Eye
Kabel.
®
Abschirmung
2 2,5 mm
(#12 AWG)
2
1 1,0 mm
2 2,5 mm
(#18 AWG)
(#12 AWG)
2
2
11
