Konfiguration Über Modpoll - Phoenix Contact EV CC Basic Schnelleinstieg

Rev.: 00
Bitte kontaktiere das Team des Produktmarketings Control der Phoenix Contact E-Mobility GmbH für den Zugang
der Software.
2.2.2 Konfiguration über Modpoll
·
Bitte laden Sie die Datei von der Webseite http://www.modbusdriver.com/modpoll.html
Mit diesem Hilfsprogramm können einzelne Modbus Kommandos gesendet, aber ebenso können über
Mehrfachkommandos in einer Batchdatei eine komplette Konfiguration vorgenommen werden.
Unter Microsoft Windows Modpoll können die folgenden Schritte durchgeführt werden:
· Öffne das Tool Eingabeaufforderung über den Start-Button, Klicke „Alle Progamme" à „Zubehör" à
„Eingabeaufforderung".
·
Die Eingabeaufforderung ist ein Zugangspunkt für Computer Kommandos im Fenster Eingabeaufforderung. Bei
der Eingabe von Kommandos können Aufgaben an den Computer direkt verfasst werden, die keine Grafik
Benutzeroberfläche benötigen
Beispiel Kommandos
Kommando
Cd directory
cd ..
Dir
<Name der Batchdatei> (z.B. "Conf-EVCC")
Beschreibung
Bewege zu Verzeichnis.
Wechselt eine Verzeichnisebene höher.
Zeige den Inhalt des aktuellen Ordners an.
Führe die Batchdatei aus.

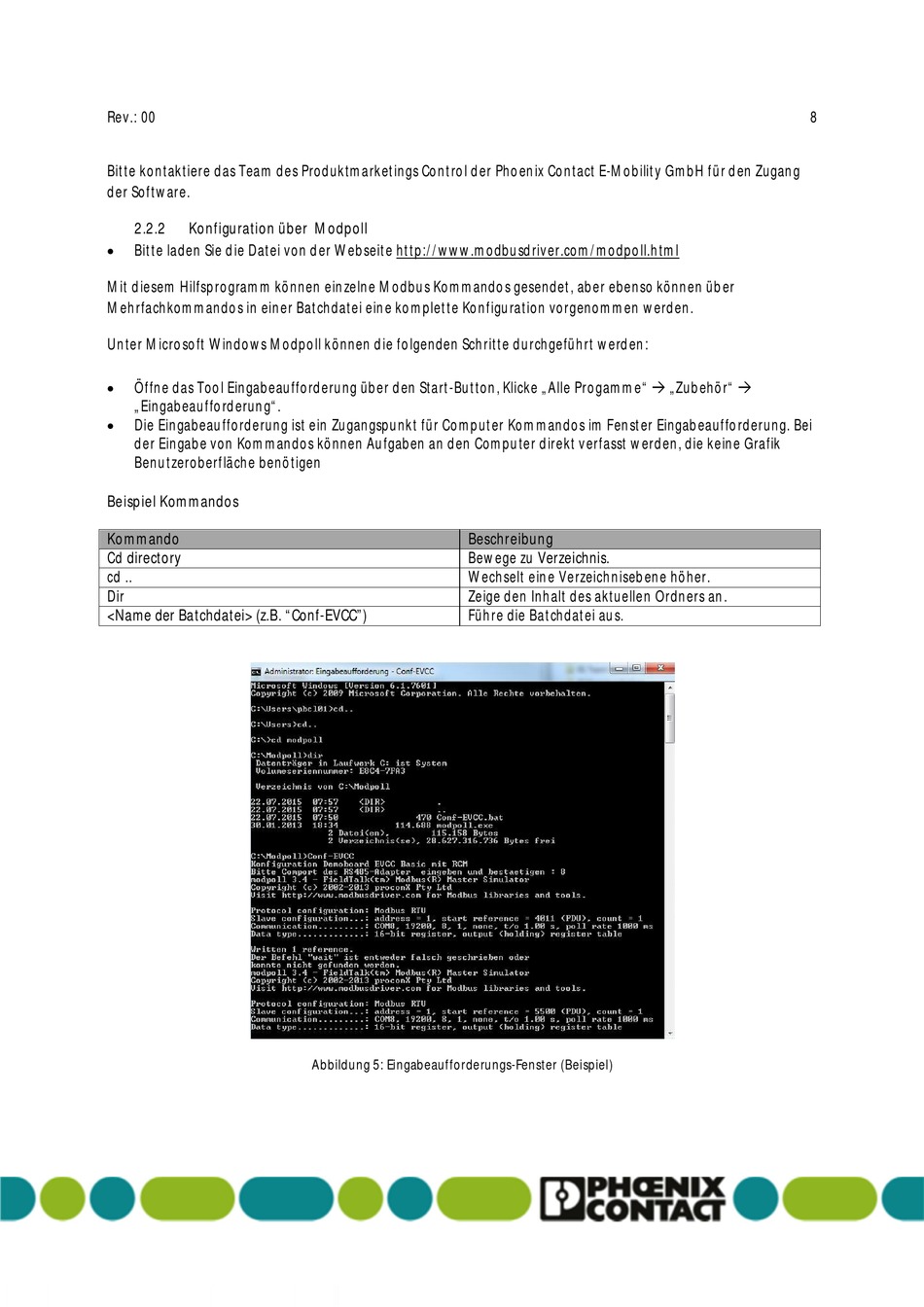

Abbildung 5: Eingabeaufforderungs-Fenster (Beispiel)
8
