Ladepunkt Mit Infrastruktur-Ladestecker (Case C) - Phoenix Contact EV CC Basic Schnelleinstieg

Rev.: 00
Konfiguration
DIP-Schalter
S1, DIP 5
Modbus Register
4000
Freigabeanforderung: Keine

3.2 Ladepunkt mit Infrastruktur-Ladestecker (Case C)

Beschreibung
Ladepunkt mit Infrastruktur-Ladestecker, LED Anzeigefunktion, Ladefreigabe des Ladeprozess über potenzialfreie
Kontakte.

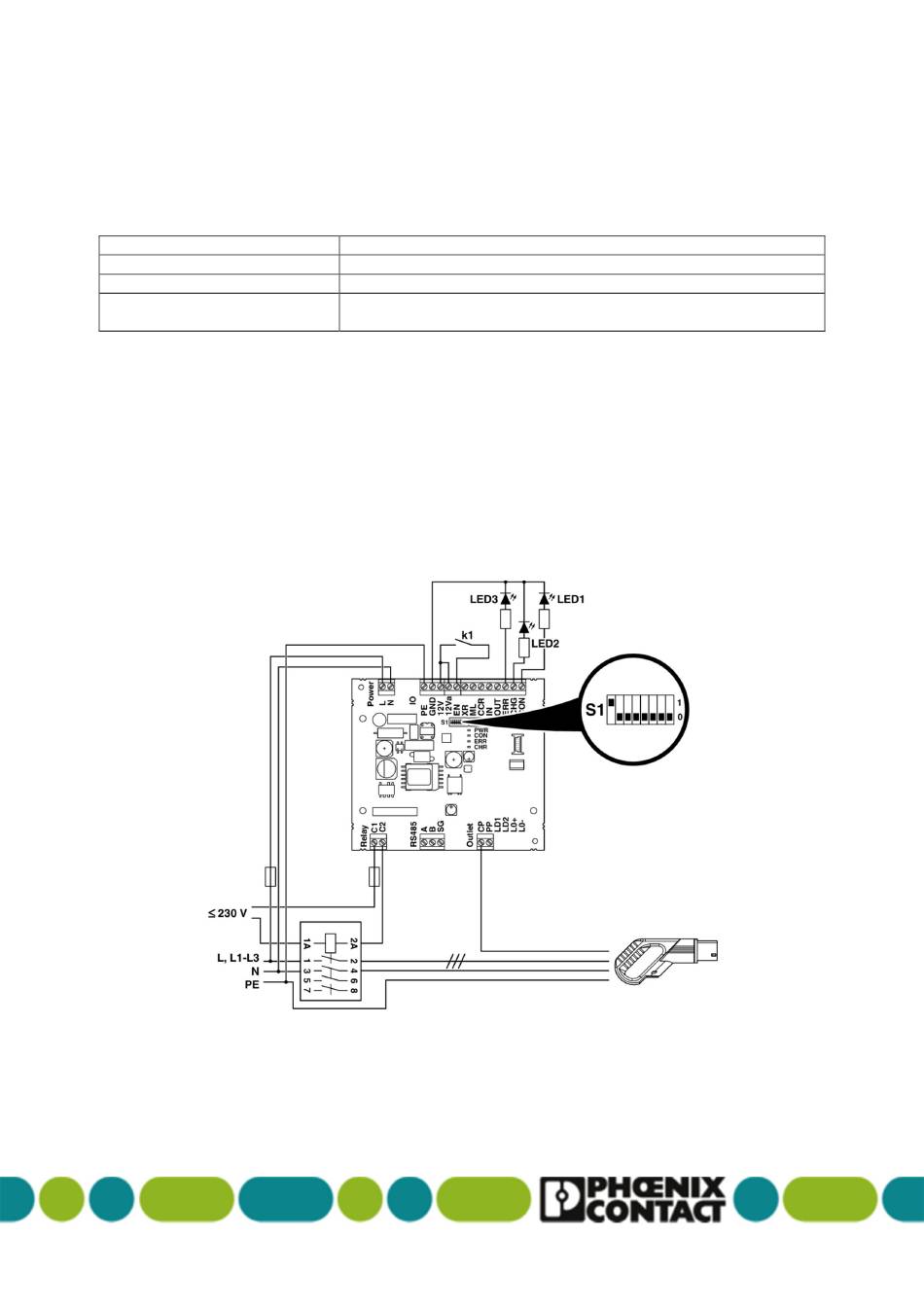

Anschlussdiagramm
Funktion
OFF = 16A, ON = 32A
= "1" (default): potenzialfreie Kontakte, Schalter
= "2": potenzialfreie Kontakte, Drückknopf
Abbildung 7: Ladepunkt mit Infrastruktur-Ladestecker
11
