Schaltung Zwischen Verschiedenen Versorgungskreisen (32A/20A) - Phoenix Contact EV CC Basic Schnelleinstieg

Rev.: 00
Konfiguration
DIP-Schalter
S1, DIP 5
Modbus Register
7001
7010
7011
Freigabeanforderung: Keine

3.8 Schaltung zwischen verschiedenen Versorgungskreisen (32A/20A)

Beschreibung
Abhängig vom detektierten Ladekabel (Proximity Kontakt), kann die Ladesteuerung zwischen verschiedene
Stromkreise schalten. Dadurch kann eine Überlastung des Ladekabels vermieden werden, wenn das Fahrzeug einen
höheren Ladestrom als die Stromtragfähigkeit des Ladekabels ziehen möchte.
Anschlussdiagramm

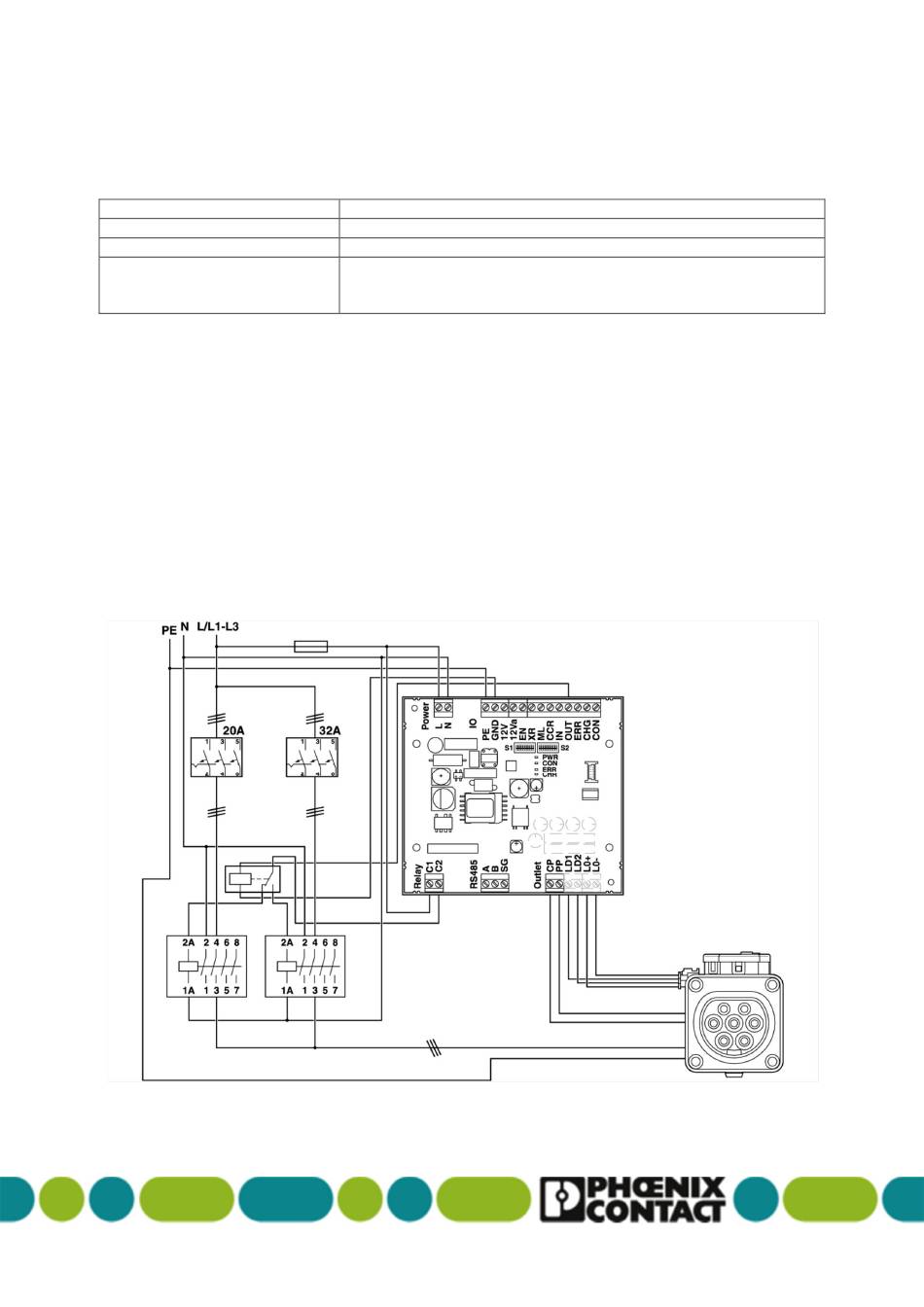

Abbildung 13: Schaltung zwischen zwei Stromkreisen (32A / 20A)
Funktion
OFF = 16A, ON = 32A
= "300": Schaltzeit in ms
= "0": Geschlossener Schalter (0 Ohm) in Status "unlocked"
= "65535": Geöffneter Schalter (∞ Ohm) in Status "locked"
