3. Anwendungsbeispiele

3.1 Ladepunkt mit Infrastruktur-Ladedose (Case B)

Beschreibung
Ladepunkt Infrastruktur-Ladedose, Freigabe der Ladeabfolge basierend auf externen potenzialfreien Kontakten
(Schlüsselschalter, Drückknopf, RFID-Leser, etc.9, Steckerverriegelung basierend auf Fahrzeugerkennung.

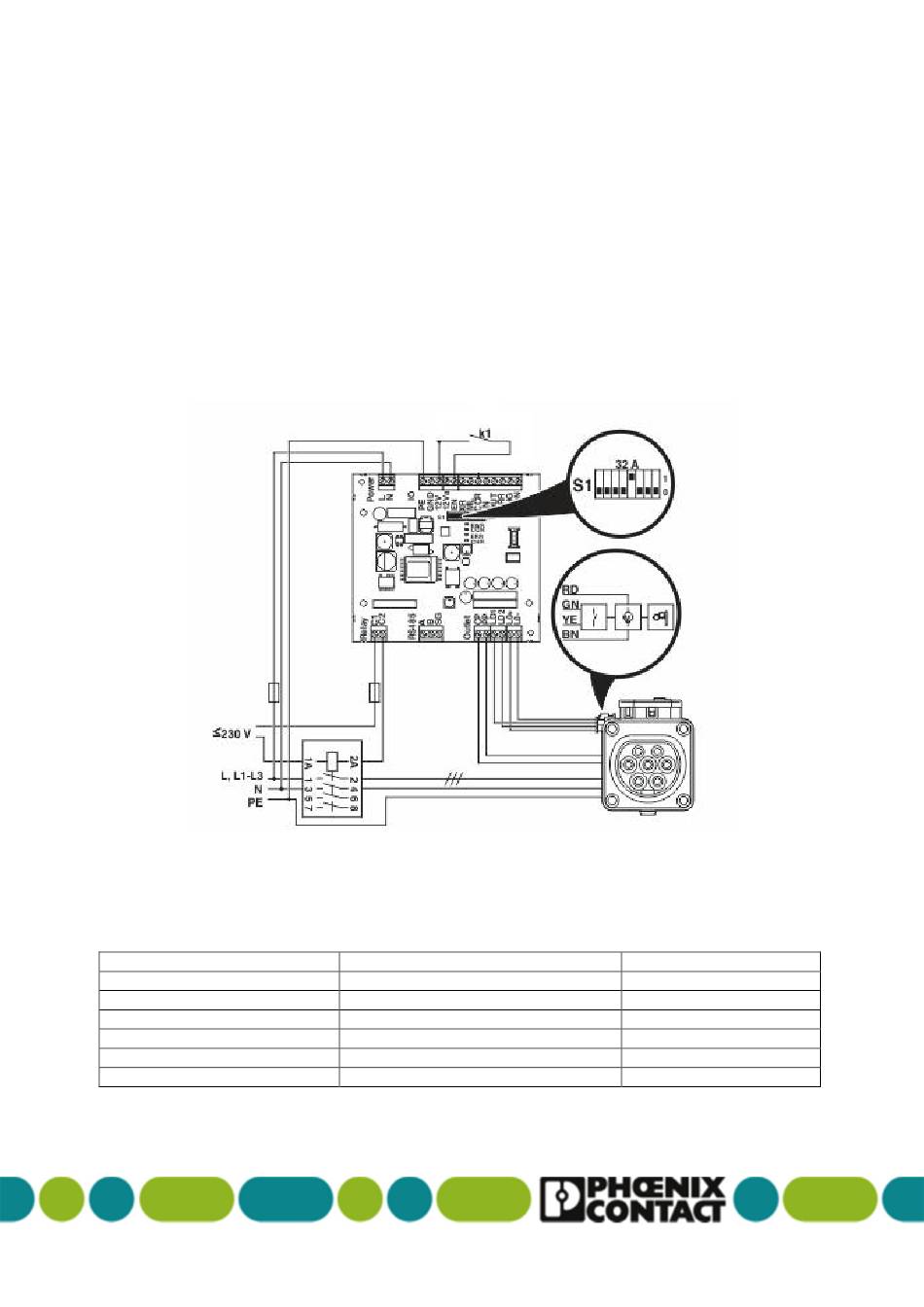

Anschlussdiagramm
Stückliste der Kernbauteile
Artikel
Ladesteuerung
Infrastruktur-Ladedose
Opt. Scharnierdeckel
Fremdartikel
Lastschütz
Abbildung 6: Ladepunkt mit Infrastruktur-Ladedose
Artikelbeschreibung
EV-CC-AC1-M3-xxx
EV-T2M3SE12-3ACxxx
EV-T2SC
Standard Elektroinstallationsprodukt
10
Artikelnummer
1622452 o. 1622453
Z.B. 1405214 (32A)
1405217
