Inhaltszusammenfassung für Phoenix Contact EV CC Basic
- Seite 1 Rev.: 00 Application Guide EVCC Basic Schnelleinstieg für den Aufbau von Ladestationen mit der Ladesteuerung EVCC Basic August 2015...
-
Seite 2: Inhaltsverzeichnis
Ladepunkt mit Infrastruktur-Ladestecker (Case C) ....................11 Anschluss einer Ladesteuerung EVCC Basic mit einem 1-kanaligen RCM-Modul ..........13 Anbindung von zwei EV CC Basic mit einem 2-kanaligen RCM Modul ............... 15 Anbindung von zwei EVCC Basic und dem 2-kanaligen RCM Modul an einer Master-Steuerungseinheit ..17 Ladestation mit Schützüberwachung und FI Auslöser .................. -
Seite 3: Einleitung
Rev.: 00 1. Einleitung Die Ladesteuerungen der Reihe EV CC Basic von Phoenix Contact sind für den Einsatz in Ladestationen für Elektrofahrzeuge gemäß den Standards IEC 61851-1, SAE J1772 und GB/T 18487.1 konzipiert. Neben den normativen Grundanforderungen kann das Gerät für weitere Funktionen in diesem Anwendungsfeld eingesetzt werden und mit Komponenten anderer Hersteller zusammen in Betrieb genommen werden. -
Seite 4: Geräteeinstellung

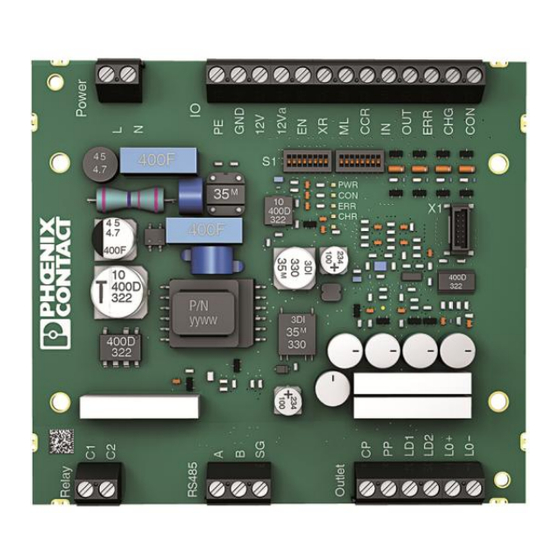

Rev.: 00 2. Geräteeinstellung Es gibt zwei Konfigurationsebene für die the EVCC Basic: Grundeinstellung über die DIP-Schalters auf der Leiterplatte und eine erweiterte Konfiguration mithilfe von Registereinträge über Modbus RTU. 2.1 DIP-Schalter Einfache Konfigurationen und Funktionsaktivierungen sind über die DIP-Schalter auf der Ladesteuerung möglich (siehe Abbildung 1: Platinenlayout der Ladesteuerung. - Seite 5 Rev.: 00...
-
Seite 6: Modbus-Konfiguration
2.2.1 Konfiguration über den Device Monitor Phoenix Contact Device Monitor ist ein Konfiguration. und Diagnoseanwendung für die Fernsteuerung der EVCC Basic. Es erlaubt dem Anwender ausgewählte Register für die häufigsten Anwendungen zu schreiben und die aktuelle aktivierte Konfiguration und den Status der korrespondierenden Modbusregistern auszulesen. - Seite 7 Rev.: 00 Abbildung 3: EVCC Device Monitor - Online Überwachung Abbildung 4: Device Monitor - Konfiguration und Status...
-
Seite 8: Konfiguration Über Modpoll
Rev.: 00 Bitte kontaktiere das Team des Produktmarketings Control der Phoenix Contact E-Mobility GmbH für den Zugang der Software. 2.2.2 Konfiguration über Modpoll · Bitte laden Sie die Datei von der Webseite http://www.modbusdriver.com/modpoll.html Mit diesem Hilfsprogramm können einzelne Modbus Kommandos gesendet, aber ebenso können über Mehrfachkommandos in einer Batchdatei eine komplette Konfiguration vorgenommen werden. - Seite 9 Rev.: 00 Beispiel Kommandozeilen für die Konfiguration: Konfiguration der Eingangsfreigabe für pulsierte / permanente Betätigung EN = permament modpoll -m rtu -a 1 -t 4 -r 4000 -0 -1 -b 9600 -d 8 -p none COM10 1 EN = pulse modpoll -m rtu -a 1 -t 4 -r 4000 -0 -1 -b 9600 -d 8 -p none COM10 2 Freigabe / Deaktivierung des Ladeprozess modpoll -m rtu -a 1 -t 0 -r 20000 -0 -1 -b 9600 -d 8 -p none COM10 1...
-
Seite 10: Anwendungsbeispiele
Rev.: 00 3. Anwendungsbeispiele 3.1 Ladepunkt mit Infrastruktur-Ladedose (Case B) Beschreibung Ladepunkt Infrastruktur-Ladedose, Freigabe der Ladeabfolge basierend auf externen potenzialfreien Kontakten (Schlüsselschalter, Drückknopf, RFID-Leser, etc.9, Steckerverriegelung basierend auf Fahrzeugerkennung. Anschlussdiagramm Abbildung 6: Ladepunkt mit Infrastruktur-Ladedose Stückliste der Kernbauteile Artikel Artikelbeschreibung Artikelnummer Ladesteuerung EV-CC-AC1-M3-xxx... -
Seite 11: Ladepunkt Mit Infrastruktur-Ladestecker (Case C)
Rev.: 00 Konfiguration DIP-Schalter Funktion S1, DIP 5 OFF = 16A, ON = 32A Modbus Register 4000 = “1” (default): potenzialfreie Kontakte, Schalter = “2”: potenzialfreie Kontakte, Drückknopf Freigabeanforderung: Keine 3.2 Ladepunkt mit Infrastruktur-Ladestecker (Case C) Beschreibung Ladepunkt mit Infrastruktur-Ladestecker, LED Anzeigefunktion, Ladefreigabe des Ladeprozess über potenzialfreie Kontakte. - Seite 12 Rev.: 00 Stückliste der Kernbauteile Artikel Artikelbeschreibung Artikelnummer Ladesteuerung EV-CC-AC1-M3-xxx 1622459 o. 1622460 AC-Connector, 4 m, spiraled, 20A EV-T2M3P-1AC20A-4,0M2,5EHBK00 1623321 AC-Connector, 4 m, straight, 32A EV-T2M3P-3AC32A-4,0M6,0ESBK00 1622677 Fremdartikel Lastschütz Standard Elektroinstallationsprodukt Konfiguration DIP-Schalter Funktion S1, DIP 1 ON =Ladestation mit Infrastruktur-Ladestecker(case C) S1, DIP 5 OFF = 16A, ON = 32A Modbus Register...
-
Seite 13: Anschluss Einer Ladesteuerung Evcc Basic Mit Einem 1-Kanaligen Rcm-Modul
Rev.: 00 3.3 Anschluss einer Ladesteuerung EVCC Basic mit einem 1-kanaligen RCM-Modul Beschreibung Einzelner AC-Ladepunkt mit der Ladesteuerung EVCC Basic und DC Fehlerstromdetektion (6mA DC) gemäß IEC 61851-1, IEC 60364-7-722 und DIN VDE 0100-722, DIN-Hutschienenmontage mit einem externen Sensor, manuell oder optionaler Rücksetzung, Selbsttestfunktion, Funktionsvorteil durch spezifisch angepasster Firmware der EVCC Basic Steuerungseinheiten mit den RCM Modulen. - Seite 14 Rev.: 00 Anforderungen für den Betrieb mit den RCM Modulen DIP-Schalter “S1” am RCM muss in die Position “0” DIP-Schalter Funktion S1 am RCM Fehlermeldung muss manuell oder über die Ladesteuerung zurückgesetzt werden. Wenn der Verbindungsabbruchswert Status A erreicht, wird die Fehlermeldung automatisch gelöscht.
-
Seite 15: Anbindung Von Zwei Ev Cc Basic Mit Einem 2-Kanaligen Rcm Modul
Rev.: 00 3.4 Anbindung von zwei EV CC Basic mit einem 2-kanaligen RCM Modul Beschreibung Eine Ladestation mit zwei Ladepunkten. Zweifaches AC Laden mit zwei EVCC Basic und einem RCM Modul Compact mit zwei separaten Messsensoren für die DC-Fehlerstromdetektion (6mA DC) gemäß IEC 61851-1, IEC 60364-7-722 und DIN VDE 0100-722, DIN-Hutschienenmontage mit einem externen Sensor, manuell oder optionaler Rücksetzung, Selbsttestfunktion, Funktionsvorteil durch spezifisch angepasster Firmware der EVCC Basic... - Seite 16 Rev.: 00 Stückliste der Kernbauteile Artikel Artikelbeschreibung Artikelnummer Ladesteuerung EV-CC-AC1-M3-xxx 1622452, -53, -59,- 60 RCM Basic EV-RCM-C2-AC30-DC6 1622451 Infrastruktur-Ladedose EV-T2M3SE12-3ACxxx Z.B. 1405214 (32A) Fremdartikel 2 x FI Typ A Standard Elektroinstallationsprodukt 2 x Lastschütze (K1,K2) mit Standard Elektroinstallationsprodukt Hilfsschalter Anforderungen an die Inbetriebnahme mit den RCM Modulen DIP-Schalter “S1”...
-
Seite 17: Anbindung Von Zwei Evcc Basic Und Dem 2-Kanaligen Rcm Modul An Einer Master-Steuerungseinheit
Rev.: 00 3.5 Anbindung von zwei EVCC Basic und dem 2-kanaligen RCM Modul an einer Master- Steuerungseinheit Beschreibung Eine Ladestation mit zwei Ladepunkten. Zweifaches AC Laden mit zwei EVCC Basic und einem RCM Modul Compact mit zwei separaten Messsensoren für die DC-Fehlerstromdetektion (6mA DC) gemäß IEC 61851-1, IEC 60364-7-722 und DIN VDE 0100-722, DIN-Hutschienenmontage mit einem externen Sensor, manuell oder optionaler Rücksetzung, Selbsttestfunktion, Funktionsvorteil durch spezifisch angepasster Firmware der EVCC Basic Steuerungseinheiten mit den RCM Modulen. - Seite 18 Standard Elektroinstallationsprodukt 2 x Lastschütze (K1.2,K2.2) Standard Elektroinstallationsprodukt Relais (K1.1, K2.1, Standard Elektroinstallationsprodukt Hilfskontakte NO -normal Empfehlung: Relais 230V (Phoenix Contact 2966537 PLC-RSP-230UC/21) geöffnet) 1 x Master Steuerungseinheit Zum Beispiel eine PLC mit RS 485 Schnittstelle (optional) Freigabeanforderungen: 1.2.0 Anforderungen an die Inbetriebnahme mit dem RCM Modul Compact Konfiguration und Parametereinstellungen, wie beschrieben in 3.4.
-
Seite 19: Ladestation Mit Schützüberwachung Und Fi Auslöser
Rev.: 00 3.6 Ladestation mit Schützüberwachung und FI Auslöser Beschreibung Überwachung des Lastschützes durch die Analyse der Position der Hilfskontakte, der in einem gewissen Verhältnis zu dem internen Zustand der Ladesteuerung steht. Im Fall eines Ausfalls des Lastschützes, wird ein FI über eine Fernsteuerung ausgelöst werden, um die Infrastruktur-Ladedose zu trennen. - Seite 20 Rev.: 00 DIP-Schalter Funktion Modbus Register 4012 = “0” :CCR Funktion für Ladestromanpassung ist aktiviert 4006 =”1” : Ladeschützüberwachung über zwangsgeführte N/C Kontakte am CCR Eingang 4007 =”200”: in ms, Dauer zwischen Abschaltung des Schütz und der Evaluierung der Hilfskontakte 5500 =”35”: Der Ausgang ist gesetzt wenn die Ladeschützüberwachung ausgelöst Freigabeanforderungen: 1.2.2...
-
Seite 21: Anbindung Von Infrastruktur-Ladedose Mit Einem Verriegelungsaktuator Eines Fremdanbieters
Rev.: 00 3.7 Anbindung von Infrastruktur-Ladedose mit einem Verriegelungsaktuator eines Fremdanbieters Beschreibung Anbindung von Infrastruktur-Ladedose mit einem Verriegelungsaktuator eines Fremdanbieters, z.B. von Hella. Hella Verriegelungsaktuatoren ist mit einem drei-poligen Ladestecker und invertierten Erkennungslogik ausgestattet. Anschlussdiagramm Abbildung 12: Ladepunkt mit einer Infrastruktur-Ladedose und eines Fremd-Verriegelungsaktuator Stückliste der Kernbauteile Artikel Artikelbeschreibung... -
Seite 22: Schaltung Zwischen Verschiedenen Versorgungskreisen (32A/20A)
Rev.: 00 Konfiguration DIP-Schalter Funktion S1, DIP 5 OFF = 16A, ON = 32A Modbus Register 7001 = “300”: Schaltzeit in ms 7010 = “0”: Geschlossener Schalter (0 Ohm) in Status “unlocked” 7011 = “65535”: Geöffneter Schalter (∞ Ohm) in Status “locked” Freigabeanforderung: Keine 3.8 Schaltung zwischen verschiedenen Versorgungskreisen (32A/20A) Beschreibung... - Seite 23 Rev.: 00 Stückliste der Kernbauteile Artikel Artikelbeschreibung Artikelnummer Ladesteuerung EV-CC-AC1-M3-xxx 16224-52, -53, -59,-60 Fremdartikel Konfiguration DIP-Schalter Funktion S1 DIP 4 Reject 13 A cables S1 DIP 5 32 A preset charging station Modbus Register 5500 = 21 (20A plug detected at Proximity input) Freigabeanforderung: Keine...
-
Seite 24: Ladestation Gemäß Gb/T 20234 (China)
Rev.: 00 3.9 Ladestation gemäß GB/T 20234 (China) Beschreibung Für das Laden gemäß GB/T 20234 ist der Proximity im Stecker eine 0 Ohm Verbindung zwischen Proximity und PE. Die Verdrahtung gemäß GB/T is optional. Anschlussdiagramm Abbildung 14:1.2 Ladestation gemäß GB/T 20234 (China) Stückliste der Kernbauteile Artikel Artikelbeschreibung... - Seite 25 Rev.: 00 Konfiguration DIP-Schalter Funktion S1, DIP 5 ON = 32A, OFF = 16A S1, DIP 7 ON = Proximity Erkennung gemäß GB/T 20234 S1, DIP 8 OFF= Verriegelung aktiviert; ON=Verriegelung deaktiviert Modbus Register Freigabeanforderung: Keine...
-
Seite 26: Kontakt Information
Rev.: 00 Kontakt Information PHOENIX CONTACT E-Mobility GmbH Product Marketing Control Hainbergstraße 2 D-32816 Schieder-Schwalenberg Product Marketing E-Mobility Control Product specialist Team Manager E-Mobility Control E-Mobility Control Robert Ewendt Thorsten Temme Phone: +49 5235 3-43905 Phone: +49 5235 3-41862 E-mail: rewendt@phoenixcontact.com E-mail: ttemme@phoenixcontact.com...
