3.4 Anbindung von zwei EV CC Basic mit einem 2-kanaligen RCM Modul

Beschreibung
Eine Ladestation mit zwei Ladepunkten. Zweifaches AC Laden mit zwei EVCC Basic und einem RCM Modul Compact
mit zwei separaten Messsensoren für die DC-Fehlerstromdetektion (6mA DC) gemäß IEC 61851-1, IEC 60364-7-722
und DIN VDE 0100-722, DIN-Hutschienenmontage mit einem externen Sensor, manuell oder optionaler
Rücksetzung, Selbsttestfunktion, Funktionsvorteil durch spezifisch angepasster Firmware der EVCC Basic
Steuerungseinheiten mit den RCM Modulen. Für die Erkennung von AC-Fehlerströmen (30mA AC) ist immer ein FI
Typ A für jeden Ladepunkt erforderlich.
Anschlussdiagramm

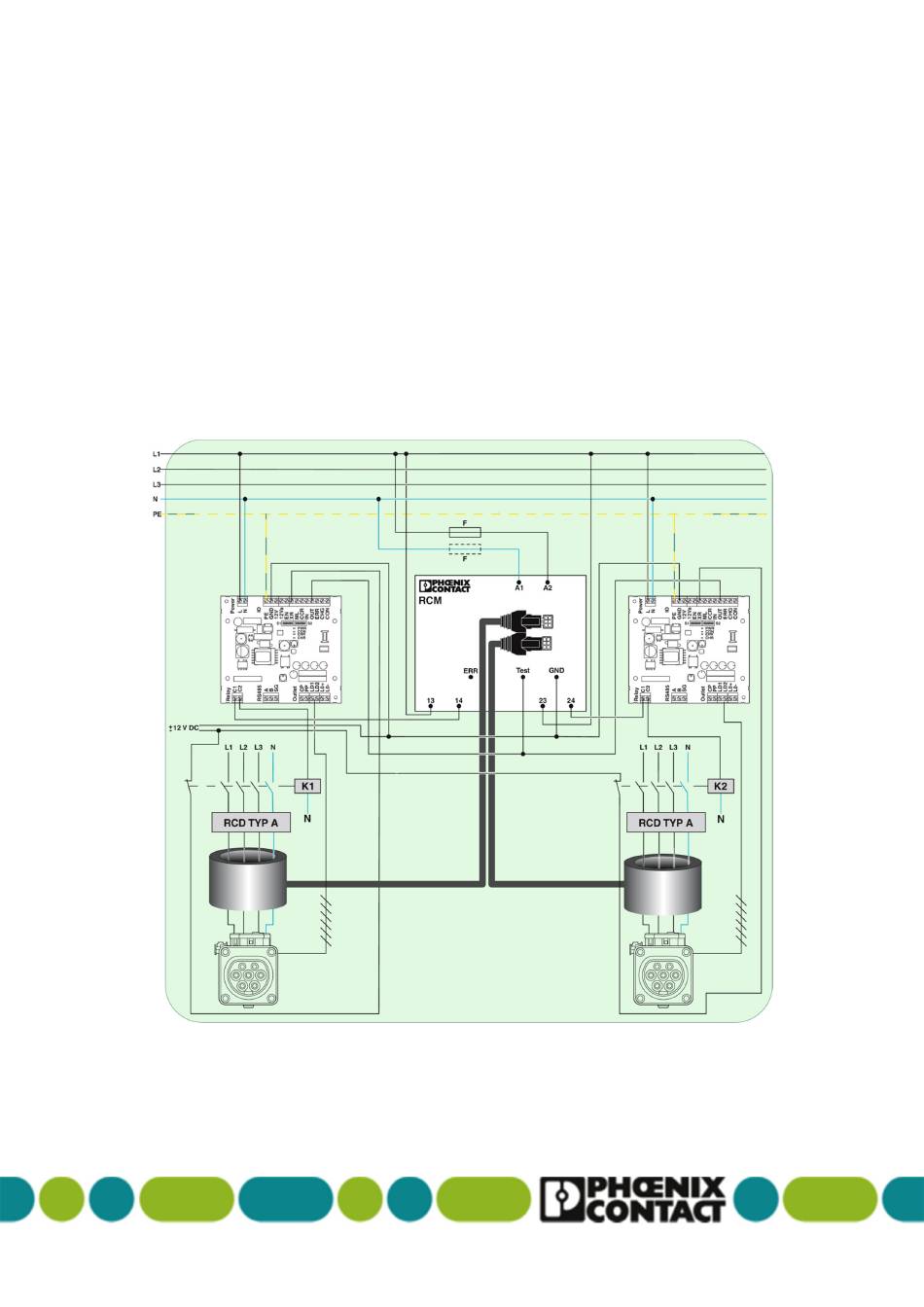

Abbildung 9: Ladepunkt mit Fehlerstromerkennung (RCM)
