2.2 Modbus-Konfiguration

Um die Ladesteuerung mit einem Computer zu verbinden, kann ein USB-RS485 Adapterkabel verwendet werden,
z.B. FTDI USB-RS485-WE-1800-BT KABEL, USB-RS485, SER KONV.
Das Kabel wird folgendermaßen an die RS485 Schnittstelle der Ladesteuerung EVCC Basic angeschlossen, siehe
Abbildung 2: Anschluss der USB-RS484 Konverters.
A -> orange
B -> yellow
SG -> black
Nachdem eine Verbindung zum Computer hergestellt wurde, muss der COM Port des Adapters verifiziert, die
Einstellung der Modbusadresse sowie die der Baudrate der Ladesteuerung EVCC Basic überprüft werden.
2.2.1 Konfiguration über den Device Monitor
Phoenix Contact Device Monitor ist ein Konfiguration. und Diagnoseanwendung für die Fernsteuerung der EVCC
Basic. Es erlaubt dem Anwender ausgewählte Register für die häufigsten Anwendungen zu schreiben und die
aktuelle aktivierte Konfiguration und den Status der korrespondierenden Modbusregistern auszulesen.

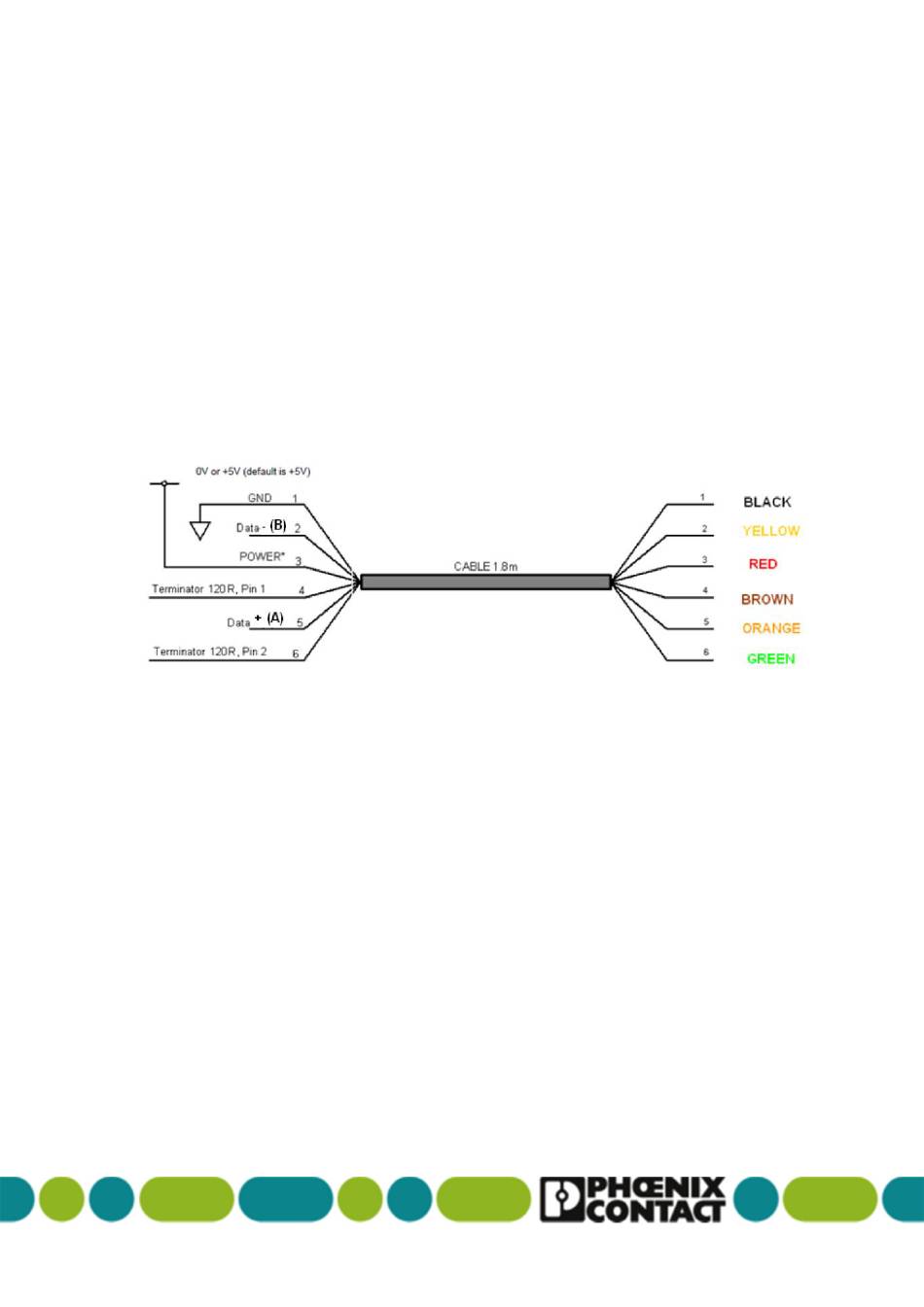

Abbildung 2: Anschluss der USB-RS484 Konverters
