3.6 Ladestation mit Schützüberwachung und FI Auslöser
Beschreibung
Überwachung des Lastschützes durch die Analyse der Position der Hilfskontakte, der in einem gewissen Verhältnis
zu dem internen Zustand der Ladesteuerung steht. Im Fall eines Ausfalls des Lastschützes, wird ein FI über eine
Fernsteuerung ausgelöst werden, um die Infrastruktur-Ladedose zu trennen. Die Rücksetzbedingung für diesen
Fehler ist ein Neustart der Ladesteuerung.

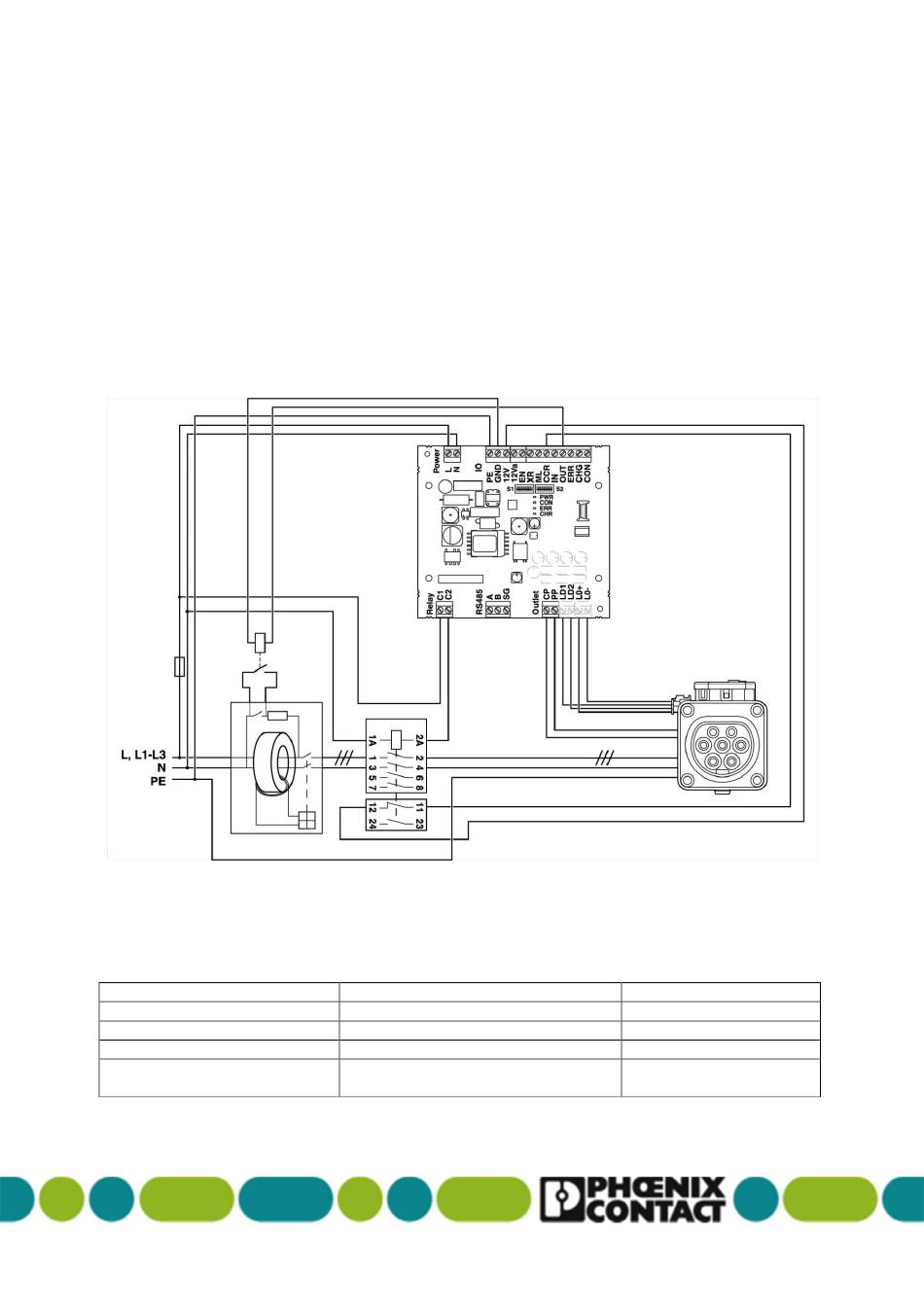

Anschlussdiagramm
Stückliste der Kernbauteile
Artikel
Ladesteuerung
Infrastruktur-Ladedose
Fremdartikel
Lastschütz
Konfiguration
Abbildung 11: Ladepunkt mit Schützüberwachung
Artikelbeschreibung
EV-CC-AC1-M3-xxx
EV-T2M3SE12-3ACxxx
Schütz mit geführten NC (normally closed)
Hilfskontakten
19
Artikelnummer
1622452,-53,-59,-60
Z.B. 1405214 (32A)
