3.3 Anschluss einer Ladesteuerung EVCC Basic mit einem 1-kanaligen RCM-Modul

Beschreibung
Einzelner AC-Ladepunkt mit der Ladesteuerung EVCC Basic und DC Fehlerstromdetektion (6mA DC) gemäß IEC
61851-1, IEC 60364-7-722 und DIN VDE 0100-722, DIN-Hutschienenmontage mit einem externen Sensor, manuell
oder optionaler Rücksetzung, Selbsttestfunktion, Funktionsvorteil durch spezifisch angepasster Firmware der EVCC
Basic Steuerungseinheiten mit den RCM Modulen. Für die Erkennung von AC-Fehlerströmen (30mA AC) ist immer
ein FI Typ A für jeden Ladepunkt erforderlich.

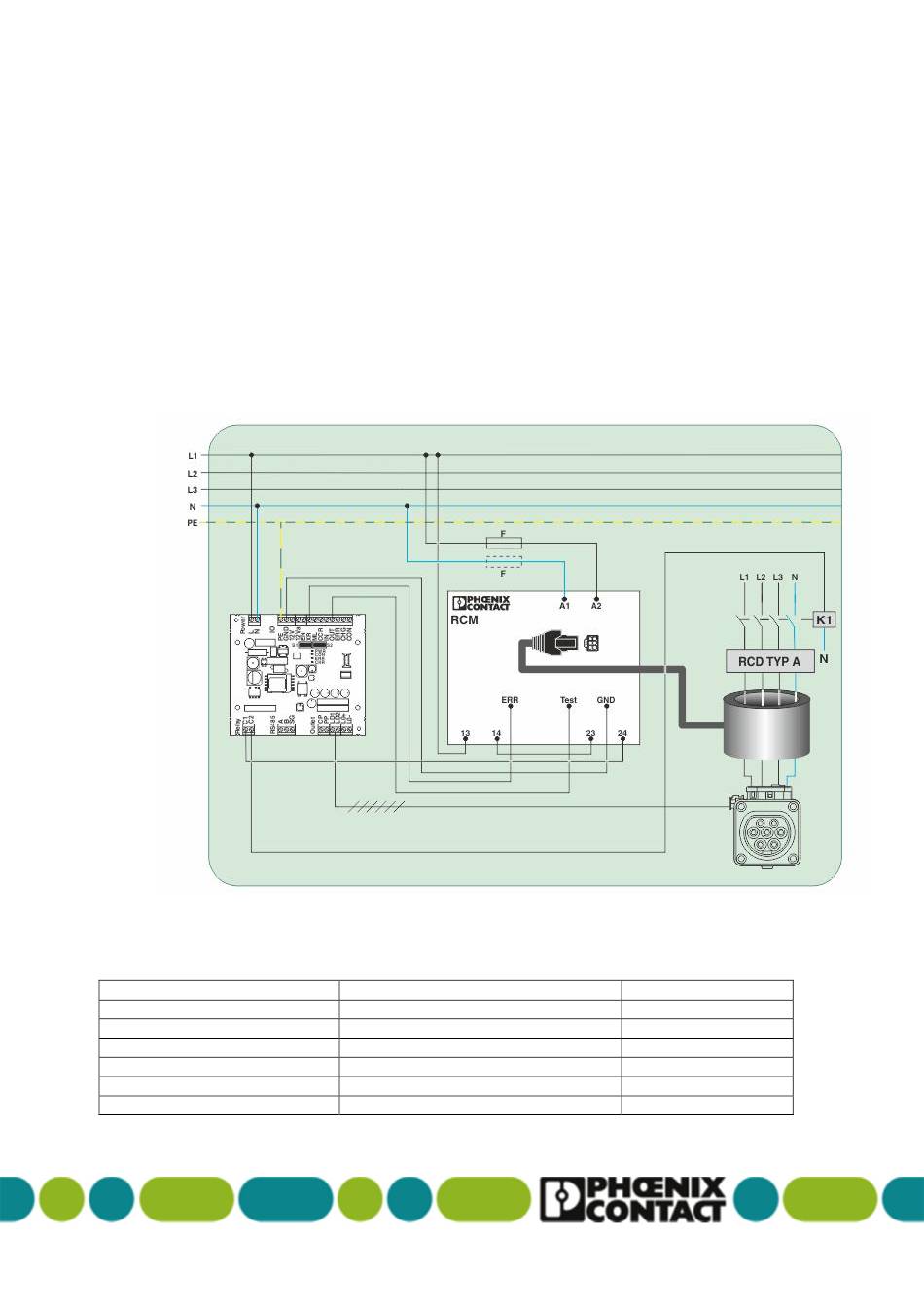

Anschlussdiagramm
Stückliste der Kernbauteile
Artikel
Ladesteuerung
RCM Modul
Infrastruktur-Ladedose
Fremdartikel
FI Typ A
Lastschütz
Abbildung 8: Ladepunkt mit Fehlerstromdetektion (RCM)
Artikelbeschreibung
EV-CC-AC1-M3-xxx
EV-RCM-C1-AC30-DC6
EV-T2M3SE12-3ACxxx
Standard Elektroinstallationsprodukt
Standard Elektroinstallationsprodukt
13
Artikelnummer
1622452, -53, -59,- 60
1622450
Z.B. 1405214 (32A)
