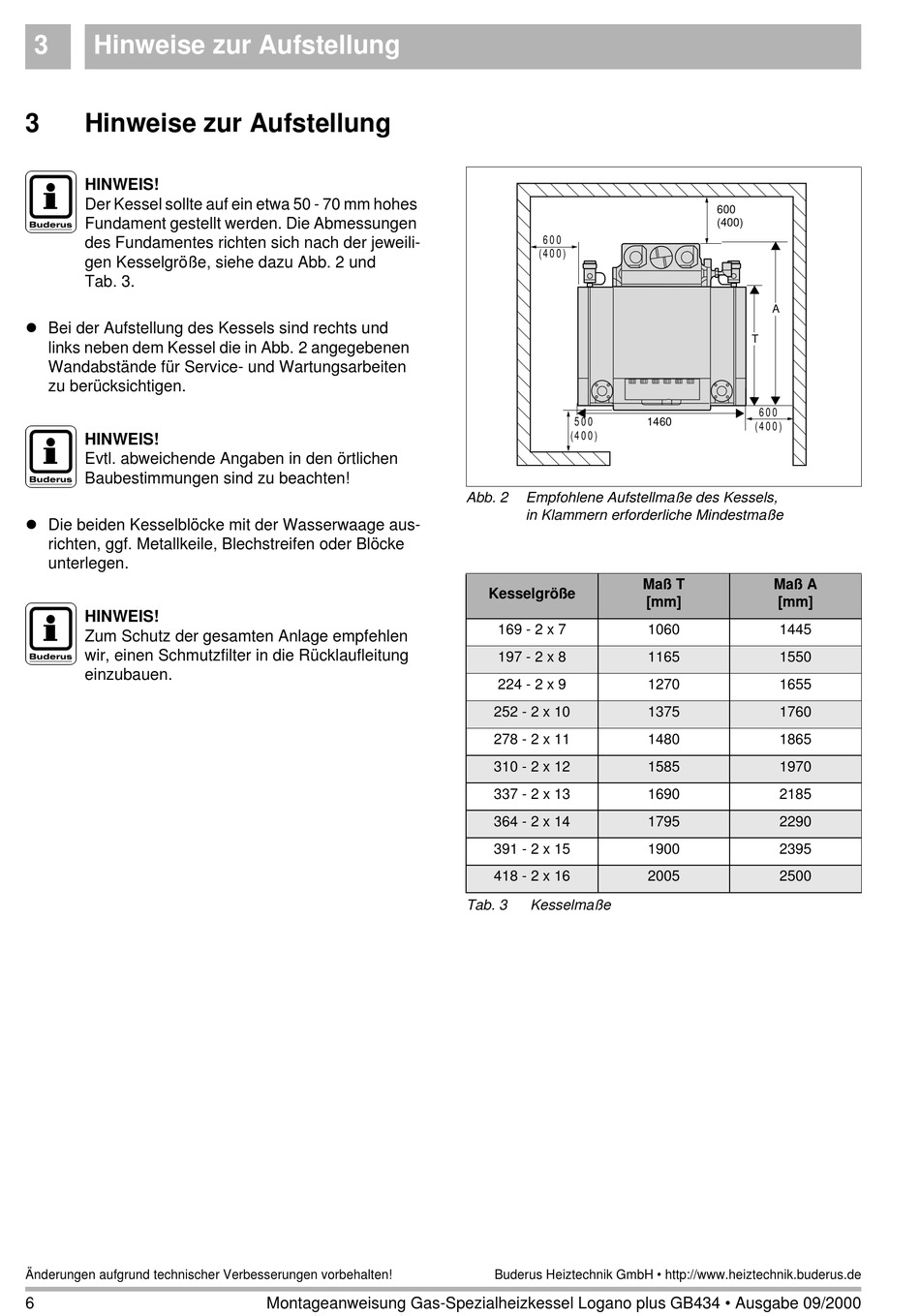

Hinweise Zur Aufstellung - Buderus Logano plus GB434 Montageanweisung

3

Hinweise zur Aufstellung

3 Hinweise zur Aufstellung
J HINWEIS!
Der Kessel sollte auf ein etwa 50 - 70 mm hohes
Fundament gestellt werden. Die Abmessungen
des Fundamentes richten sich nach der jeweili-
gen Kesselgröße, siehe dazu Abb. 2 und
Tab. 3.
l Bei der Aufstellung des Kessels sind rechts und
links neben dem Kessel die in Abb. 2 angegebenen
Wandabstände für Service- und Wartungsarbeiten
zu berücksichtigen.
J HINWEIS!
Evtl. abweichende Angaben in den örtlichen
Baubestimmungen sind zu beachten!
l Die beiden Kesselblöcke mit der Wasserwaage aus-
richten, ggf. Metallkeile, Blechstreifen oder Blöcke
unterlegen.
J HINWEIS!
Zum Schutz der gesamten Anlage empfehlen
wir, einen Schmutzfilter in die Rücklaufleitung
einzubauen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
6 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000
600
(400)
500
(400)
Abb. 2 Empfohlene Aufstellmaße des Kessels,
in Klammern erforderliche Mindestmaße
Kesselgröße
169 - 2 x 7
197 - 2 x 8
224 - 2 x 9
252 - 2 x 10
278 - 2 x 11
310 - 2 x 12
337 - 2 x 13
364 - 2 x 14
391 - 2 x 15
418 - 2 x 16
Tab. 3 Kesselmaße
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
600
600
(400)
(400)
A
T
600
1460
(400)
Maß T Maß A
[mm] [mm]
1060 1445
1165 1550
1270 1655
1375 1760
1480 1865
1585 1970
1690 2185
1795 2290
1900 2395
2005 2500
