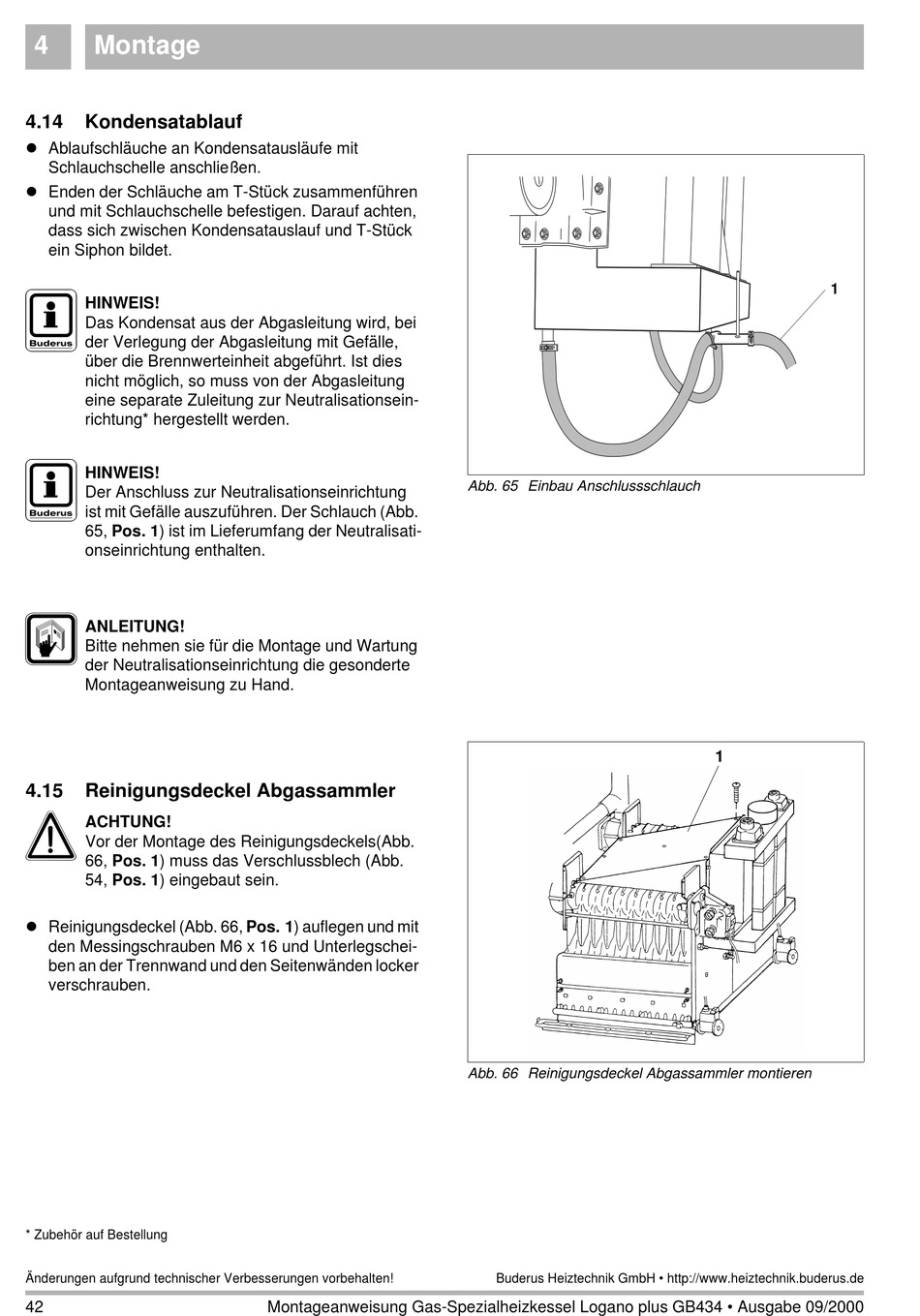

4 Montage
4.14

Kondensatablauf

l Ablaufschläuche an Kondensatausläufe mit
Schlauchschelle anschließen.
l Enden der Schläuche am T-Stück zusammenführen
und mit Schlauchschelle befestigen. Darauf achten,
dass sich zwischen Kondensatauslauf und T-Stück
ein Siphon bildet.
J HINWEIS!
Das Kondensat aus der Abgasleitung wird, bei
der Verlegung der Abgasleitung mit Gefälle,
über die Brennwerteinheit abgeführt. Ist dies
nicht möglich, so muss von der Abgasleitung
eine separate Zuleitung zur Neutralisationsein-
richtung* hergestellt werden.
J HINWEIS!
Der Anschluss zur Neutralisationseinrichtung
ist mit Gefälle auszuführen. Der Schlauch (Abb.
65, Pos. 1) ist im Lieferumfang der Neutralisati-
onseinrichtung enthalten.
D ANLEITUNG!
Bitte nehmen sie für die Montage und Wartung
der Neutralisationseinrichtung die gesonderte
Montageanweisung zu Hand.
4.15

Reinigungsdeckel Abgassammler

A ACHTUNG!
Vor der Montage des Reinigungsdeckels(Abb.
66, Pos. 1) muss das Verschlussblech (Abb.
54, Pos. 1) eingebaut sein.
l Reinigungsdeckel (Abb. 66, Pos. 1) auflegen und mit
den Messingschrauben M6 x 16 und Unterlegschei-
ben an der Trennwand und den Seitenwänden locker
verschrauben.
* Zubehör auf Bestellung
Änderungen aufgrund technischer Verbesserungen vorbehalten!
42 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 09/2000
Abb. 65 Einbau Anschlussschlauch
Abb. 66 Reinigungsdeckel Abgassammler montieren
