dirna Bergstrom bycool COMPACT 3.0 RENAULT Montageanweisungen Seite 9

COMPACT 3.0

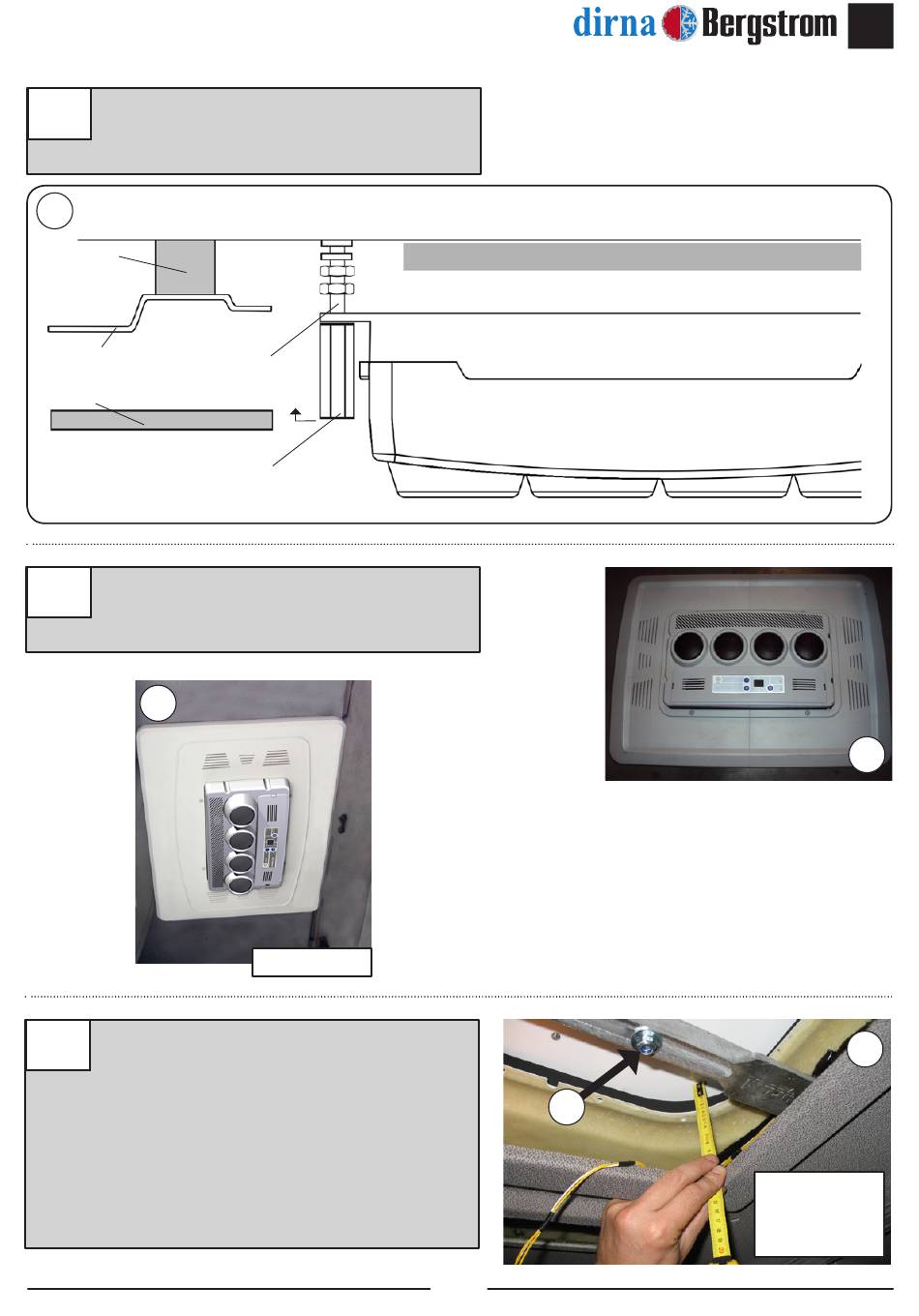

Colocar panel interior de distribución de aire
13
en los espárragos anteriores con un separador
hexagonal M6x25 en cada espárrago.
13
Junta
EPDM
Techo cabina
Espárrago M6
Tapizado
Presentar consola y centrar el equipo en el
14
sitio más conveniente del techo de la cabina.
Una vez centrado quitar consola.
14
Fijar los soportes de sujeción apretando las
15
tuercas A hasta el apriete de la junta de EPDM
exterior (Punto 3) del equipo entre 3 y 6mm.
Importante: Para evitar posibles filtraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema. (sig. Pagina).
Base Compact
Hexágono M6x25
Renault premium
Panel interior de distribución de aire
A
9
ES
®
Acoplamiento canalizador
14
15
Comprobar la
compresión de la
junta EPDM usando
un flexómetro en las
cuatro esquinas.
