dirna Bergstrom bycool COMPACT 3.0 RENAULT Montageanweisungen Seite 51

COMPACT 3.0

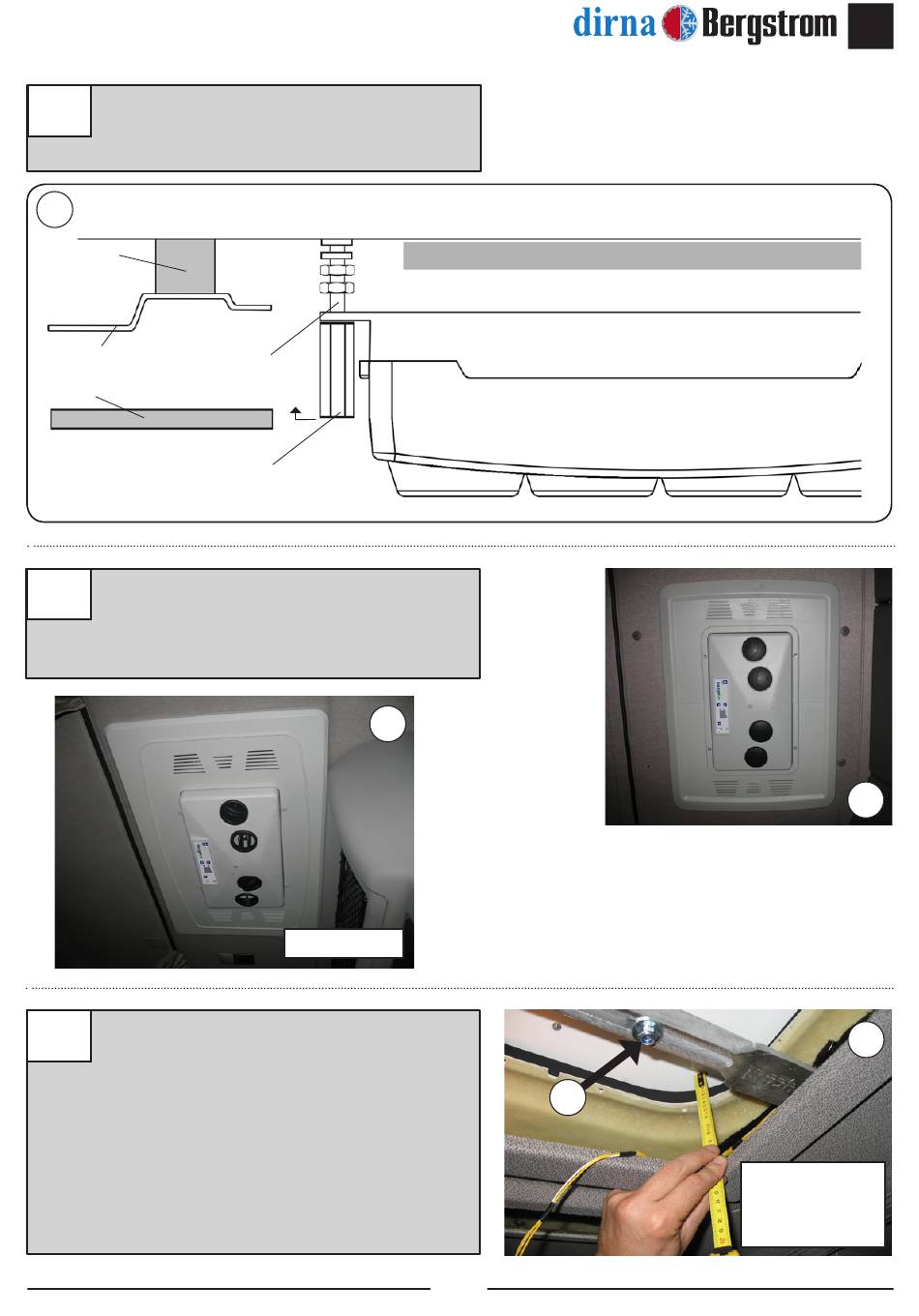

Innere Luftverteilertafel an den vorgenannten
13
Stiftschrauben mit jeweils einem Sechskant-
Distanzstück M6x25 anbringen.
13
EPDM-
Dichtung
Kabinendach
Stiftschraube M6
Bezug
Die Konsole aufsetzen und das Gerät an der am
14
besten geeigneten Stelle des Kabinendachs
zentrieren. Nach der Zentrierung die Konsole
für die nachfolgende Montage abnehmen.
Die Halterungen durch Anziehen der Muttern
15
befestigen, bis die EPDM-Dichtung (Punkt 3)
des Geräts zwischen 3 und 6 mm komprimiert
wird;
Wichtiger Hinweis: Um das Eindringen von
Wasser in die Kabine zu verhindern, die die
Verbindung der EPDM-Dichtung mit der
Grundplatte des Compact wie in Schema
gezeigt überprüfen.
Grundplatte Einheit
Sechseck M6x25
Renault premium
14
51
Schaumgummi
Innere Luftverteilertafel
A
GE
®
14
15
Die komprimierung
der EPDM-Dichtung
überprüfen auhaud
eines stahlbaudmabes
ni den vier ecken.
