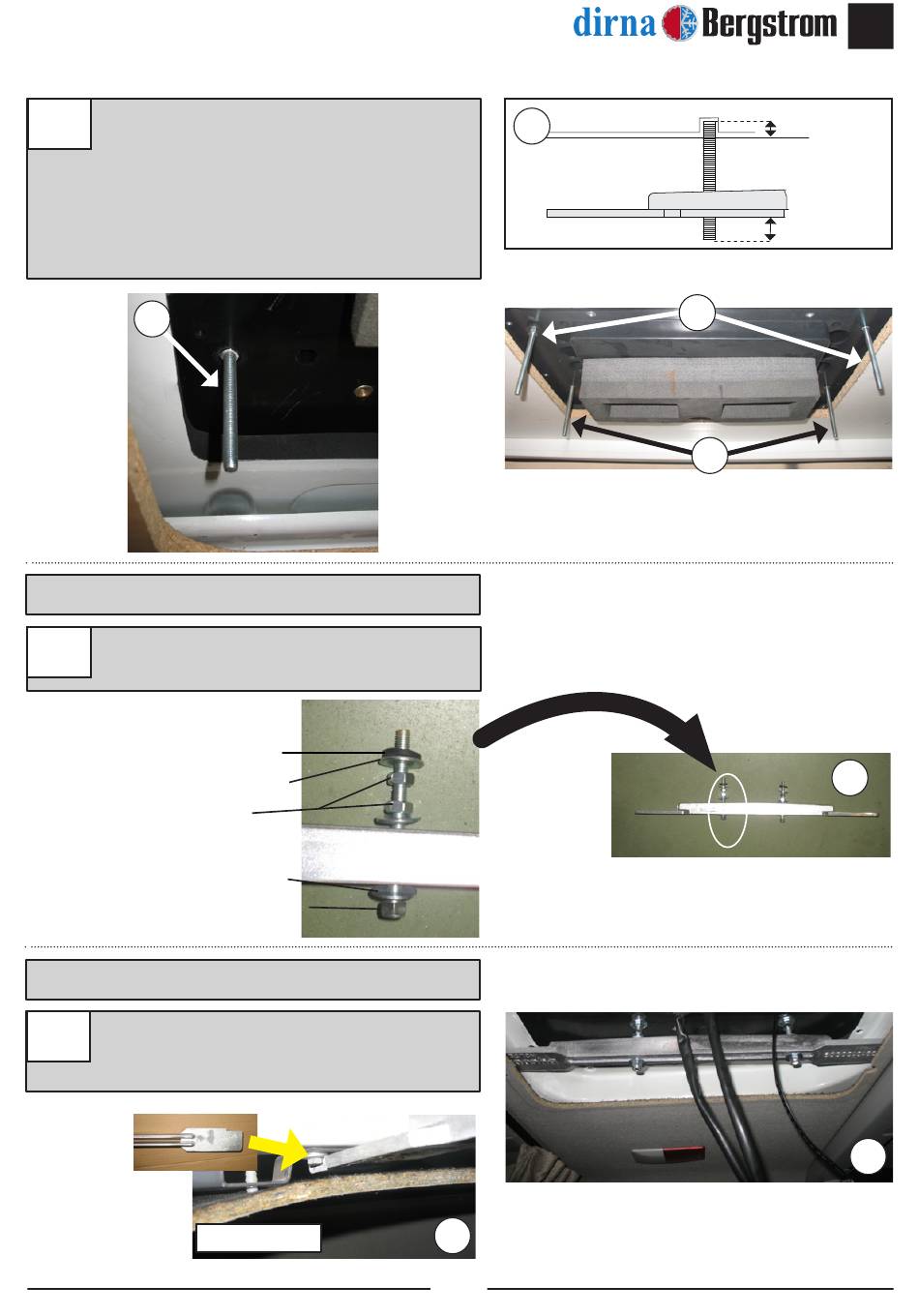

dirna Bergstrom bycool COMPACT 3.0 RENAULT Montageanweisungen Seite 33

COMPACT 3.0
INTERIEUR CABINE:
6
Visser 5 mm environ (4) goujons de 8/125x70,
100 ou 120 mm, en fonction de la distance
plus ou moins grande de l'appareil jusqu'à ce
qu'en positionnant les supports de fixation,
il ne reste que 20 mm au-dessous de ces
supports.
6
RENAULT PREMIUN:
6a
Mise M8x100 montant comme représenté sur
les deux supports
Rondelle caoutchouc Ø6
Rondelle plate large Ø8
Écrou M8
Rondelle plate Ø8
Écrou autobloquant M8
RENAULT PREMIUN:
Monter l'ensemble sur l'équipement avec les
6b
fentes vers la partie intérieure pour libérer les
vis des supports de fixation de la tapisserie.
Renault premium
6
Base Unité
6b
33
5 mm
Goujón
Support
20 mm
6
6
FR
®
6a
6b
