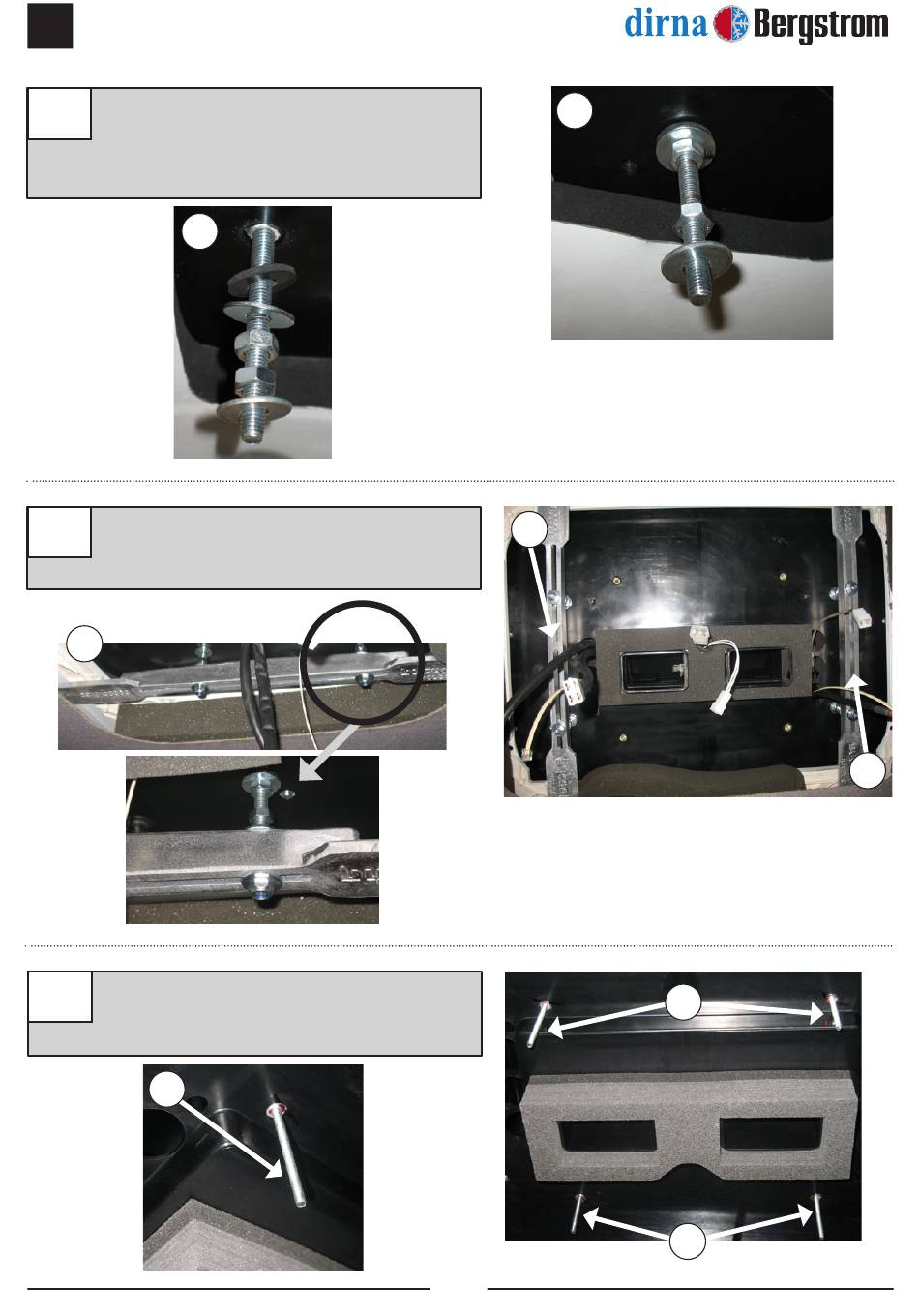

Colocar (1) arandela Ø 7 de goma, (1) arandela
7 7
plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela
plana Ø 8 ala ancha , en cada uno de los
espárragos anteriores; siguiendo dicho orden.
7
Colocar (2) soportes sujeción, con (1) arandela
8
8
y (1) tuerca autoblocante M8, sin llegar a
apretar.
8
8
Roscar 10 mm (4) espárragos M6, donde se
9
9
indica, según distancia (D) del esquema del
punto 18.
