VORSICHT
Um ein Beschädigen der Druckkontrolle zu vermeiden,
was zu schlechter Systemleistung und Beschädigung
von Teilen führen könnte, stets folgende Vorkehrungen
beachten:
1.
Stets einen Spritzschlauch aus Nylon verwenden.
Niemals einen Schlauch mit Drahtgeflecht verwenden,
da dieser zu steif ist, um als Pulsationsdämpfer zu
wirken.
2.
Nur Schläuche mit einer Mindestlänge von 7,5 m
und einem Innendurchmesser von 1/4" oder 3/8"
verwenden.
3.
Niemals eine Absperrvorrichtung zwischen Filter (120)
und Hauptschlauch installieren. Siehe Abb. 2.
1.
Schlauch und Pistole anschließen (Siehe Abb. 2).
a.
Plastikkappe vom 1/4" NPSM(a) Filterauslaß-
nippel (A) abnehmen. Den Hauptschlauch auf den
Nippel schrauben. Den Abschnitt unter VORSICHT
(oben) lesen.
b.
Den Schlauch zwischen Hauptmaterialschlauch und
Einlaßadapter der Pistole anschließen.
c.
Kein Gewindesicherungsmittel verwenden und noch
nicht die Düse installieren!
WARNUNG
Wenn neue Schläuche und Spritzpistolen verwendet
werden, ist darauf zu achten, daß die Schläuche elek-
trisch leitfähig sind, daß die Pistole einen Düsenschutz
aufweist und daß jede einzelne Komponente für einen
Betriebsüberdruck von mindestens 207 bar, 21 MPa
ausgelegt ist. Dies verringert die Gefahr schwerer Ver-
letzungen durch statische Funkenbildung, Material-
einspritzung oder zu hohe Druckbeaufschlagung und
Risse des Schlauches oder der Pistole.
6
308685
Aufstellung
2.
Packungsmutter füllen. Packungsmutter (B) zu 1/3 mit
der im Lieferumfang enthaltenen Graco-TSL-Flüssigkeit
füllen. Siehe Abb. 2.
3.
Motorölstand kontrollieren. Siehe dazu die im Liefer-
umfang enthaltene Betriebsanleitung für den Honda-
Motor. Hier eine kurze Zusammenfassung der dort ent-
haltenen Informationen: einen der Öleinfüllstopfen (M)
abnehmen; das Öl sollte fast überfließen. Siehe Abb. 3.
Öl nach Bedarf nachfüllen.
Empfohlenes Schmieröl: ein qualitativ hochwertiges
Detergensöl, SAE 10W-30, für die reguläre Verwendung
oder zum Einfahren eines neuen Motors verwenden.

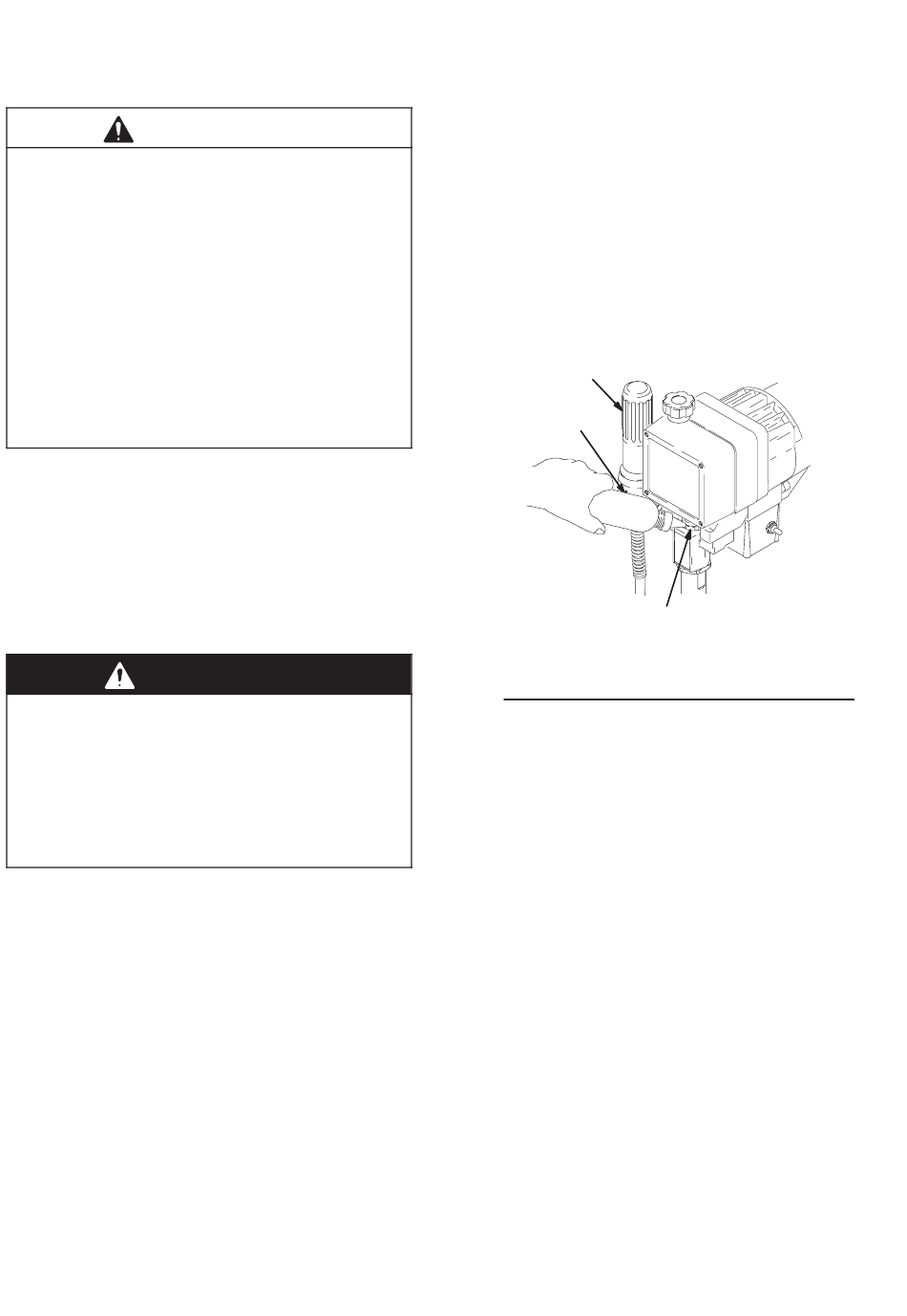

A
120 Materialfilter
B
Abb. 2
120
A
B
1/4" NPSM(a) Materialauslaß
Packungsmutter
06918B
