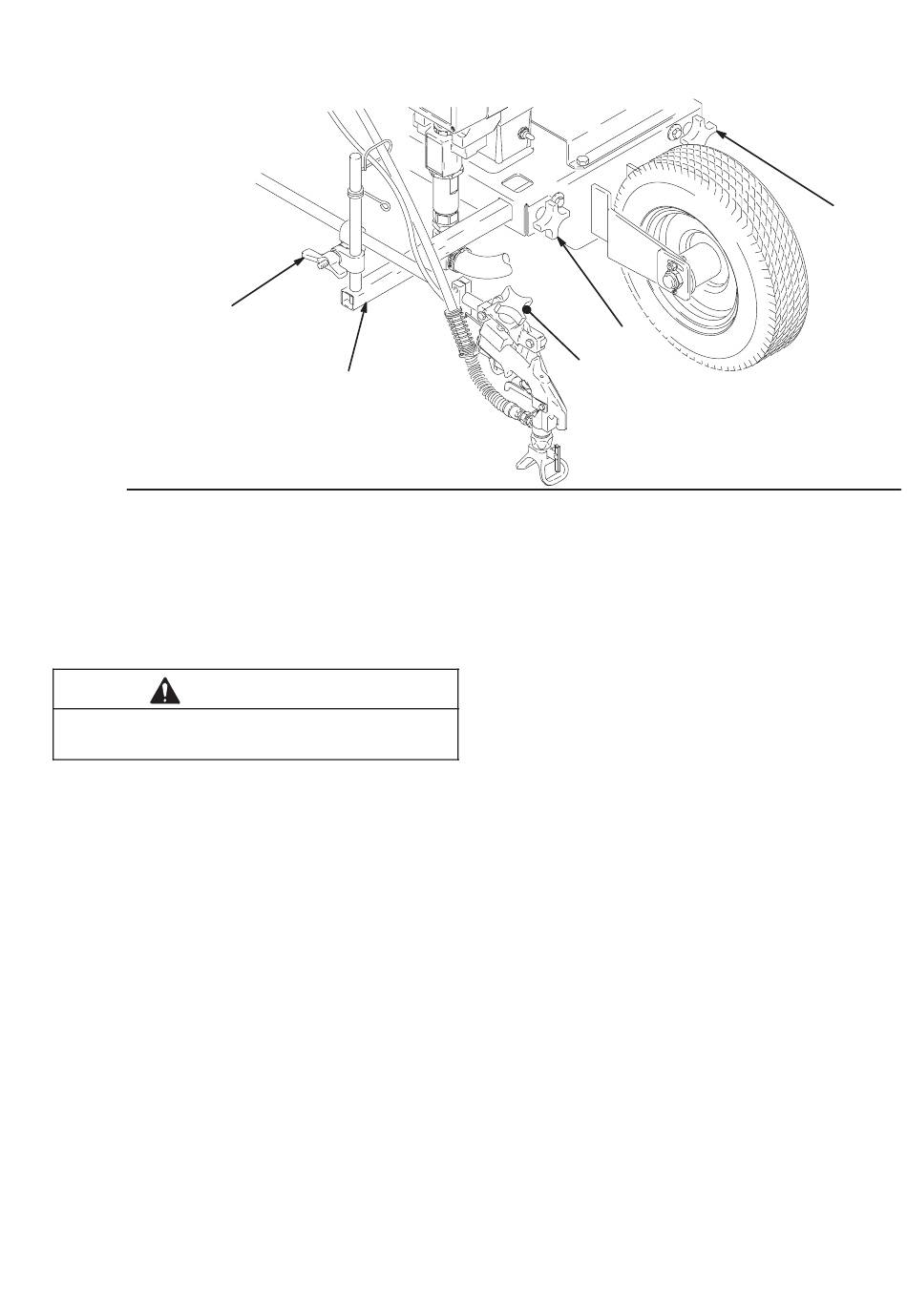

Montage von Pistole mit Tragarm
PUMPENSEITE
40c
Abb. 4
Der Pistolenarm kann für viele unterschiedliche Spritzanfor-
derungen eingerichtet werden. Die Zeichnungen auf Seite 14
zeigen eine Pistole, die an der Pumpenseite des Linienmar-
kiergerätes befestigt ist. Die Pistole kann jedoch auch auf der
Motorseite befestigt werden.
Bei einer Ummontage der Pistole ist zu
beachten
VORSICHT
Pistolenkabel nicht abknicken, sonst könnte die Pistole
eventuell nicht mehr richtig betätigt werden.
Pistolenabzugsseil abnehmen, vorher Pistolensicherungs-
laschen umlegen. Abzugsseil niemals knicken. Falls notwen-
dig, mehr vom 7,5 m langen Schlauch ausziehen.
Nach einer Ummontage der Pistole Düsenschutz wieder
anbringen, parallel zum Boden und mit den "Flügeln" auf
das Vorder- und Hinterende des Gerätes zeigend. Danach
Sicherungslasche des Pistolenabzugsbügels öffnen und
Pistolenabzugsseil anbringen.
Vertikale Position der Pistole
Stützklemme (40c) lösen und Pistole nach oben oder unten
bewegen. Danach Klemme wieder anziehen. Pistolenab-
zugsseil anbringen.
Horizontale Position der Pistole
Die Knöpfe lösen und die Halteklammer (40b) der Pistole
hinein- oder hinausschieben, so daß sich die Pistole nicht in
der Linie des Rades befindet. Knöpfe wieder anziehen.
Pistole an der Motorseite des Fahrgestells
montieren
1.
Pistolenabzugsseil abnehmen, vorher Pistolen-
sicherungslaschen umlegen.
40b
2.
3.
4.
5.
6.
Pistole an der Pumpenseite des Fahrgestells
montieren
1.
2.
3.
4.
5.
6.
61
40r
Pistolenhalterungsknöpfe (40r) lösen und Pistole
abnehmen. Pistole weglegen.
Die Knöpfe (61) lösen und die Halteklammer (40b) der
Pistole hinausschieben.
Die Halteklammer (40b) von der Motorseite her hin-
einschieben und die Knöpfe (61) anziehen (darauf
achten, daß weder Kabel noch Schlauch abgeknickt
werden).
Halteklammer (40c) lösen und die Pistole vorschieben.
Klammer wieder festziehen.
Pistole installieren. Schlauch und Kabel sorgfältig
verlegen, um Knicke zu vermeiden. Düsenschutz an-
bringen. Abzugssperre der Pistole öffnen. Abzugsseil
wieder anbringen.
Pistolenabzugsseile abnehmen, vorher Pistolen-
sicherung umlegen.
Pistolenhalterungsknopf (40r) lösen und Pistole
abnehmen. Pistole weglegen.
Die Knöpfe (61) lösen und die Halteklammer (40b) der
Pistole hinausschieben.
Die Halteklammer (40b) von der Pumpenseite her
hineinschieben und die Knöpfe (61) anziehen (darauf
achten, daß weder Kabel noch Schlauch abgeknickt
werden).
Halteklammer (40c) lösen und die Pistole vorschieben.
Klammer wieder festziehen.
Pistole installieren. Schlauch und Kabel sorgfältig
verlegen, um Knicke zu vermeiden. Düsenschutz
anbringen. Abzugssperre der Pistole öffnen. Abzugsseil
wieder anbringen.
MOTORSEITE
61
06943B
308685
13
