JA-85ST Kombinierter Funk-Rauch- und Hitzemelder
ON
Alarm aus
1
Alarm ein
OFF
(EN 14604)
ON
Speicher aus
Speicher ein
2
OFF
(EN 54-7 und EN 54-
5)
ON
OFF
Für Installationen in Wohnwagen oder Mobilheimen stellen Sie den Modus
„Nur Rauch" oder „Rauch und Hitze" ein
4.
Ferner gehen sie entsprechend dem Installationshandbuch der
Zentrale vor.
a. Stellen Sie an der Zentrale den Anlernmodus ein.
b. Sobald alle Batterien im Melder eingelegt sind, wird der Anlerncode an
das System gesendet - dies wird durch ein kurzes Blinken der LED (3)
bestätigt.
c. An der Tastatur der Zentrale leuchtet zur Bestätigung des Anlernens
die LED "A" in der entsprechenden Position.
Anmerkung:
Der Melder kann auch durch die Eingabe seiner Seriennummer (5) im O-
Link Programm am System angelernt werden. (Geben Sie die letzten 8
Stellen unter dem Strichcode ein).
5. Setzen Sie den Melder wieder auf die Gehäuserückseite. Er kann nur
in einer Position eingesetzt werden. Diese ist durch Pfeile (4) auf beiden
Gehäuseteilen markiert. Schließen Sie das Gehäuse, indem Sie es nach
rechts drehen (2).
Anmerkung: Das Anbringen des Melders wird blockiert, bis alle 3
Batterien eingelegt sind!
Die Gehäuserückseite ist nicht mit Gehäuserückseiten von Meldern
verwechselbar, die über die Funktion der Testtaste durch das Drücken
des Meldergehäuses nicht verfügen.
Einstellungen
Die Funktionen des Melders können auf der Registerkarte Peripherie im
O-Link Programm und über die Drahtbrücken eingestellt werden.
Mit der Option Reaktion auf der Registerkarte Peripherie kann der Typ
der Reaktion eingestellt werden, mit welcher das System auf die Aktivierung
des angelernten Melders reagieren wird. Die Drahtbrücken auf der Platte
direkt im Melder bestimmen weitere Reaktionen:

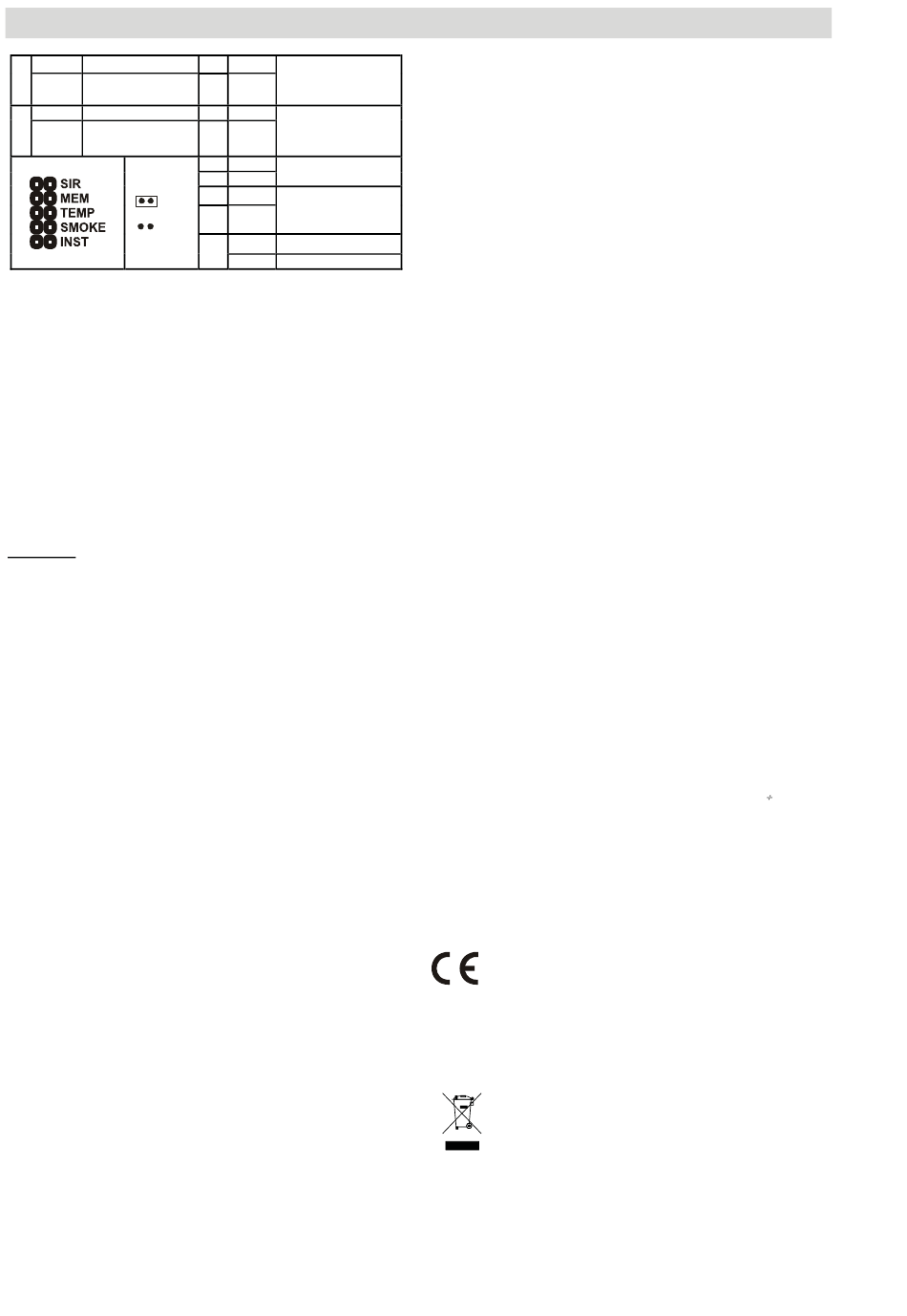

SIR ermöglicht das Ausschalten der eingebauten Sirene.
MEM Anzeige des Alarmspeichers – wenn eingeschaltet, bleibt die
optische Anzeige des Melders noch 24 Stunden aktiv. Die Anzeige kann
durch Drücken des Meldergehäuses gegen die Gehäuserückseite beendet
werden.
TEMP und SMOKE Die Kombination dieser Drahtbrücken legt fest wie der
Melder auf den Rauch und die Hitze reagieren wird.
INST, wenn über den O-Link eine andere Reaktion als NATUR eingestellt
ist, reagiert die Zentrale entsprechend den Einstellungen im Programm.
Feueralarm
Ein Feueralarm wird je nach Einstellung optisch und akustisch angezeigt.
Nachdem die Bedingungen für das Auslösen des Feueralarms erfüllt sind
(das Eindringen von Rauch in den Melder oder das Erreichen der
Alarmtemperatur bzw. beides), zeigt der Melder die Gefahr durch das
Ertönen der Sirene und das schnelle Blinken der LED (3) an. Die Information
über den Alarm wird gleichzeitig an die Zentrale des Systems übertragen.
Stummschalten der Sirene während des Alarms: Das Ertönen der
Sirene kann unterbrochen werden, indem das Meldergehäuse gegen die
Rückseite gedrückt wird. Wenn die normalen Bedingungen innerhalb von 10
Minuten nicht wiederhergestellt werden (der Rauch löst sich nicht auf oder
die Temperatur sinkt nicht), ertönt die Sirene erneut.
Bei Bedarf (z.B. Störung des Melders) kann das erneute Ertönen bis um
12 Stunden verschoben werden. Es wird so durchgeführt, dass der Melder
nach dem Stummschalten der Alarmanzeige für 5 Sekunden wieder gedrückt
wird. Nach dem Ertönen des akustischen Signals muss der Melder innerhalb
von 1 Sekunde losgelassen werden. Der Wechsel zum Modus der
verzögerten akustischen Alarmanzeige wird durch 5 Pieptöne bestätigt. Die
optische LED Anzeige (3) blinkt über die gesamte Dauer der verzögerten
akustischen Anzeige.
Alarmspeicher:
Ist
der
scharfgeschaltet, bleibt die LED-Alarmanzeige bestehen, auch wenn die
normalen Bedingungen wiederhergestellt sind. Die Anzeige blinkt langsam
24 Stunden lang oder sie kann durch Drücken des Meldergehäuses beendet
werden.
Sabotagealarm:
Beim
Öffnen
Sabotagesignal an die Zentrale gesendet.
JA-85ST Kombinierter Funk-Rauch- und Hitzemelder
3
OFF
Rauch (EN 14604 oder
EN 54-7) oder Hitze
4
OFF
(EN 54-5)
3
OFF
nur Rauch (EN 14064
oder EN 54-7) (keine
4
ON
Hitze)
3
ON
nur Hitze (EN 54-5)
(kein Rauch)
4
OFF
Rauch und gleichzeitig
3
ON
Hitze
Bedingungen
4
ON
gleichzeitig)
ON
Sofortalarm
5
OFF
Feueralarm
Ereignisspeicher
zum
Alarmzeitpunkt
des
Meldergehäuses
wird
Die Funktion des Melders muss regelmäßig, mindestens 1x im Monat
überprüft werden. Der Test wird durch das Drücken des Melders gegen die
Gehäuserückseite, bis die LED aufleuchtet, durchgeführt. Das Aufleuchten
der LED zeigt den Wechsel zum Testmodus an. Die LED leuchtet während
der gesamten Testdauer. Nach dem Ende des Tests erlischt die LED. Der
Melder zeigt dann das Ergebnis an. Ein korrekt funktionierender Melder
reagiert mit einem Piepton. Ein Fehler wird durch 3 Blinksignale der LED und
3 Pieptöne angezeigt. Wenn die Batterie als leer ausgewertet wird, wird der
Test mit 1 Blinksignal ohne akustische Anzeige beendet.
Das Testergebnis wird auch an die Zentrale übertragen. Bei einem korrekt
(beide
funktionierenden Melder erscheint „Test OK", bei einer Störung dann
„Störung" auf dem Display angezeigt.
Die Funktion der akustischen Anzeige des Melders kann mit einem
Aerosol-Spray (z.B. SD-TESTER) überprüft werden. Der Hitzesensor wird mit
warmer Luft (z.B. Haartrockner) getestet. Wenn sich die Zentrale bei diesem
Test nicht im Modus SERVICE/WARTUNG befindet, wird ein Feueralarm
ausgelöst.
Achtung: testen Sie den Melder niemals, indem Sie im Objekt Feuer
machen.
Der Melder überwacht laufend seine Funktionstüchtigkeit. Der Fehler wird
durch 3 Pieptöne und Blinksignale angezeigt, dann folgen 3 kurze
Blinksignale alle 30 Sekunden.
Bei der Fehleranzeige kann der Test des Melders durchgeführt werden, siehe
Abschnitt Test und Wartung des Melders.
Falls der Fehler behoben ist, ertönt ein kurzer Piepton.
Konnte de Fehler nicht behoben werden, muss der Melder an den Service
geschickt werden.
Der Melder überwacht seine Batteriespannung. Bei zu niedriger Spannung
blinkt die optische Anzeige alle 30 Sekunden kurz. Die Information über die
leeren Batterien wird auch an die Zentrale gesendet. Die Batterien sollten
dann so schnell wie möglich ersetzt werden. Es müssen immer alle 3
Batterien ausgewechselt werden. Verwenden Sie nur Batterien des gleichen
Typs und der gleichen Marke.
Bitte ausschließlich hochwertige Alkali-Batterien 1,5V AA verwenden.
Entsorgen Sie alte Batterien nicht im Hausmüll, sondern geben Sie
diese an einer Sammelstelle ab.
Entfernen des Melders aus dem System
Das System meldet jeden Verlust eines Melders. Wenn Sie einen Melder
absichtlich entfernen, müssen Sie ihn auch aus der entsprechenden Position
in der Zentrale löschen.
Stromversorgung
Typische Lebensdauer
Raucherfassung
Empfindlichkeit des Rauchsensors
Temperaturerfassung
Alarmtemperatur
Funkfrequenz
Funkreichweite
Abmessungen
Gewicht
Betriebstemperaturbereich
Konform mit Normen
14
1293
JABLOTRON ALARMS a.s. erklärt hiermit, dass der JA-85ST die
grundlegenden
Vorschriften der Richtlinie 2014/53/EU, 2014/35/EU, 2014/30/EU,
2011/65/EU erfüllt. Die Originalfassung der Konformitätsbewertung
kann unter www.jablotron.com im Abschnitt Downloads eingesehen
werden.
Anmerkung: Das Produkt sollte, obwohl es keine schädlichen
Materialien enthält, nicht mit dem Hausmüll, sondern auf einer
Sammelstelle für Elektroabfall entsorgt werden.
ein
2 / 2
Test und Wartung
Fehleranzeige
Batteriewechsel
Technische Parameter
3 x Alkali-Batterien AA 1,5 V / 2,4 Ah
Bitte beachten Sie: Batterien sind nicht enthalten
optisch, Streulichtprinzip
m = 0,11
nach EN 14604:2006, EN 54-7
Klasse A1 nach EN 54-5
868,1 MHz, Protokoll Oasis
ca. 300 m (freies Feld)
Durchmesser 126 mm, Höhe 50 mm
EN 54-25, ETSI EN 300 220, EN 60950-1,
EN 50130-4, EN 55022.
1293-CPR-0393
Anforderungen
und
andere
ca. 3 Jahre
0,13 dB / m
+ 60 °C bis +65 °C
150 g
-10 °C bis +70 °C
maßgebliche
MLW56505
