jablotron JA-110ST Kurzanleitung

JA-110ST Bus - kombinierter Rauch- und Hitzemelder
Der JA-110ST ist eine Komponente des Systems JABLOTRON
JA-100. Er wird für die Meldung von Brandgefahren in Innenräumen
verwendet und sollte nicht im Freien oder in Industriegebäuden instal-
liert werden. Der JA-110ST besteht aus einem optischen Rauchmel-
der und einem Hitzemelder. Der optische Rauchmelder ist sehr emp-
findlich gegenüber großen Staubpartikeln, die in starkem Rauch zu
finden sind. Er ist weniger empfindlich gegenüber kleinen Partikeln,
die durch die Verbrennung von Flüssigkeiten wie Alkohol entstehen.
Deshalb hat der Brandmelder auch einen eingebauten Hitzemelder,
der trotz einer langsamen Reaktionszeit wesentlich effektiver bei
Bränden mit geringer Rauchentwicklung ist. Der Melder ist mit einer
Statusreaktion ausgestattet (meldet seine Aktivierung und Deaktivie-
rung). Er sollte nur durch einen ausgebildeten Techniker mit einem
durch eine berechtigte Behörde ausgestellten Zertifikat installiert
werden.
Standort des Melders
Der Rauchmelder muss so installiert werden, dass der Rauch
infolge der natürlichen thermischen Zirkulation in den Melder ge-
langen kann (normalerweise an der Decke). Der Melder kann nur in
geschlossenen Räumen eingesetzt werden. Er ist nicht geeignet für
Innenräume, in denen sich der Rauch großflächig verteilen und ab-
kühlen kann (z.B. würde der Rauch in Innenräumen mit extrem hohen
Decken - höher als 5m - den Melder nicht erreichen.). Der Melder
muss immer in dem Bereich platziert werden, der zum Gebäudeaus-

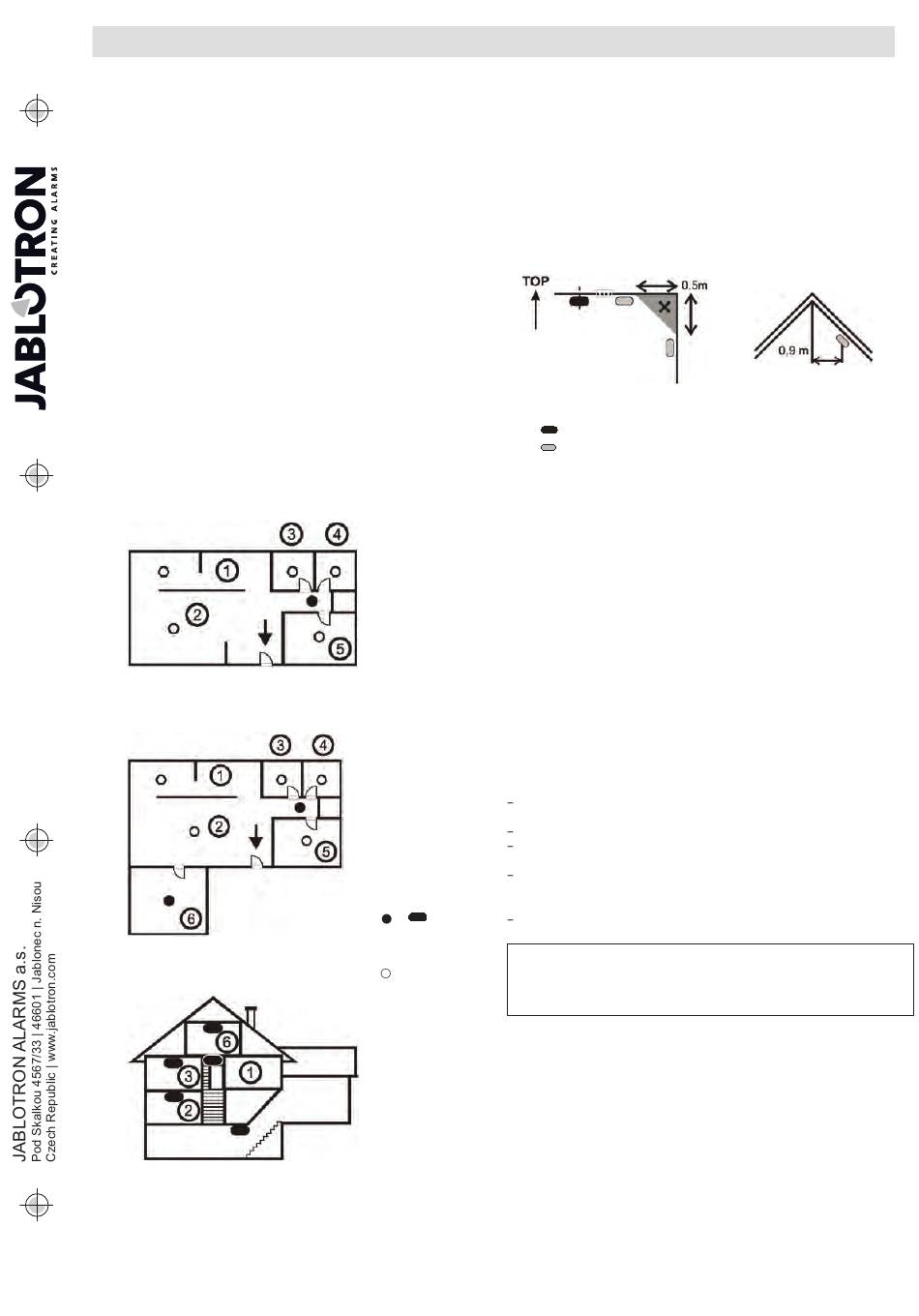

gang führt (Fluchtweg), siehe Abbildung 1. Wenn das Gebäude eine
Grundfläche von mehr als 150 m
weiteren Melders an einem anderen geeigneten Ort empfohlen, siehe
Abb.2.
Abb. 1
Abb. 2
Abb. 3
In Gebäuden und Familienhäusern mit mehreren Etagen sollten
die Melder im Treppenhaus installiert werden. Es wird empfohlen,
weitere Melder in den Schlafräumen zu platzieren. Siehe Abb. 3.
JA-110ST Bus - kombinierter Rauch- und Wärmemelder
2
hat, wird die Installation eines
1. Küche,
2. Wohnzimmer,
3. – 6.
Schlafzimmer
/
Grunderfassung
empfohlene
Erfassung
Installation an ebenen Decken
Platzieren Sie den Melder wenn möglich in der Mitte des Raumes.
Der Melder darf nicht in die Decke eingebaut werden, da sich an der
Decke eine warme Luftschicht bilden kann. Der
Fall in der Ecke des Raums platziert werden (lassen Sie mindes-
tens 0,5 m Abstand von der Ecke) siehe Abb. 4. In Ecken ist
immer unzureichende Luftzirkulation.
Installation an schrägen Decken
Wenn die Installation nicht an einer ebenen Fläche der Decke durch-
geführt werden kann, (z.B. wenn der Raum unter einem Dachfirst ist),
kann der Melder wie in Abb. 5 installiert werden.
Abb. 4
Raummitte, bester Standort
zulässiger Standort
Wände, Trennwände, Absperrungen und Gitterdecken
Der Melder JA-110ST darf nicht in einem Abstand von weniger als
0,5 m von einer Wand oder Trennwand installiert werden. In schmalen
Räumen mit einer Breite unter 1,2 m müssen die Melder mit einem
Abstand von mindestens einem Drittel ihrer Breite voneinander platziert
werden. Sollte ein Raum durch Möbel, Schränke oder halbe Trenn-
wände, die nicht bis zu Decke reichen, in verschiedene Bereiche unter-
teilt werden, wird der Raum als vollständig getrennt betrachtet, sofern
der Abstand zwischen dem obersten Ende der Möbel und der Decke
maximal 0,3 m beträgt. Unter und um den Melder herum wird ein freier
Raum von mindestens 0,5 m benötigt. Alle Unebenheiten in der Decke
(z.B. Balken), die mehr als 5% der Deckenhöhe ausmachen, sollten als
eine Wand betrachtet werden. Hier gelten dann die oben aufgeführten
Einschränkungen.
Lüftung und Luftzirkulation
Die Melder dürfen nicht unmittelbar neben der Lüftung oder der
Klimaanlage usw. installiert werden.
rierte Decke zugeführt wird, darf es keine Perforation innerhalb eines
Radius von 0,6 m zum Melder geben.
Installieren Sie den Melder nicht in:
Orten mit wenig Luftzirkulation (Nischen, Ecken, A-förmige Decken
u.s.w.)
Orten, die Staub, Zigarettenqualm oder Dampf ausgesetzt sind
Orten mit sehr intensiver Luftzirkulation (in der Nähe von Ventilato-
ren, Wärmequellen, Klimaanlagen u.s.w.)
Küchen und anderen Kochstellen (weil Dampf, Rauch oder ölige
Dämpfe Fehlalarme auslösen oder Fehlermeldungen verringern
können).
Bereichen mit vielen kleinen Insekten
Warnung: Die meisten Fehlalarme werden durch einen
falschen Standort des Melders ausgelöst.
Ausführliche Installationshinweise entnehmen Sie den Normen
CEN/TS 54-14.
1 / 2
Melder darf in keinem
Abb. 5
Wenn die Luft durch eine perfo-
MLW52011
