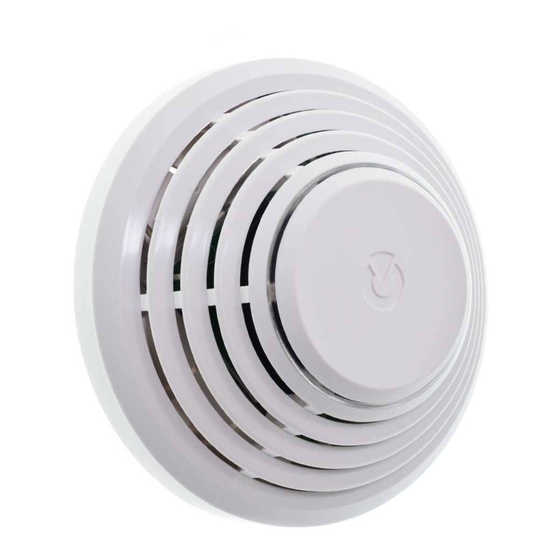

JA-150ST - Drahtloser kombinierter Rauch- und Hitzemelder
Der JA-110ST ist eine Komponente des Systems JABLOTRON
JA-100. Er wird für die Meldung von Brandgefahren in Innenräumen
verwendet und sollte nicht im Freien oder in Industriegebäuden installiert
werden. Der Melder wird von drei LR6 (AA) Alkalilbatterien betrieben, die
nicht enthalten sind. Wir empfehlen Ihnen, diese zusammen mit dem Melder
zu kaufen. Der JA-110ST besteht aus einem optischen Rauchmelder
und einem Hitzemelder. Der optische Rauchmelder ist sehr empfindlich
gegenüber großen Staubpartikeln, die in starkem Rauch zu finden sind.
Er ist weniger empfindlich gegenüber kleinen Partikeln, die durch die
Verbrennung von Flüssigkeiten wie Alkohol entstehen. Deshalb hat der
Brandmelder auch einen eingebauten Hitzemelder, der trotz einer
langsamen Reaktionszeit wesentlich effektiver bei Bränden mit geringer
Rauchentwicklung ist. Der Melder ist mit einer Statusreaktion ausgestat-
tet (meldet seine Aktivierung und Deaktivierung). Er sollte nur durch
einen ausgebildeten Techniker mit einem durch eine berechtigte Behör-
de ausgestellten Zertifikat installiert werden.
Standort des Melders
Der Rauchmelder muss so installiert werden, dass der Rauch infolge
der natürlichen thermischen Zirkulation in den Melder gelangen kann
(normalerweise an der Decke). Der Melder kann nur in geschlossenen
Räumen eingesetzt werden. Er ist nicht geeignet für Innenräume, in
denen sich der Rauch großflächig verteilen und abkühlen kann (z.B.
würde der Rauch in Innenräumen mit extrem hohen Decken - höher als
5 m - den Melder nicht erreichen.).
Der Melder muss immer in dem Bereich platziert werden, der zum
Gebäudeausgang führt (Fluchtweg), siehe Abbildung 1. Wenn das
Gebäude eine Grundfläche von mehr als 150 m
on eines weiteren Melders an einem anderen geeigneten Ort empfoh-
len, siehe Abb.2.

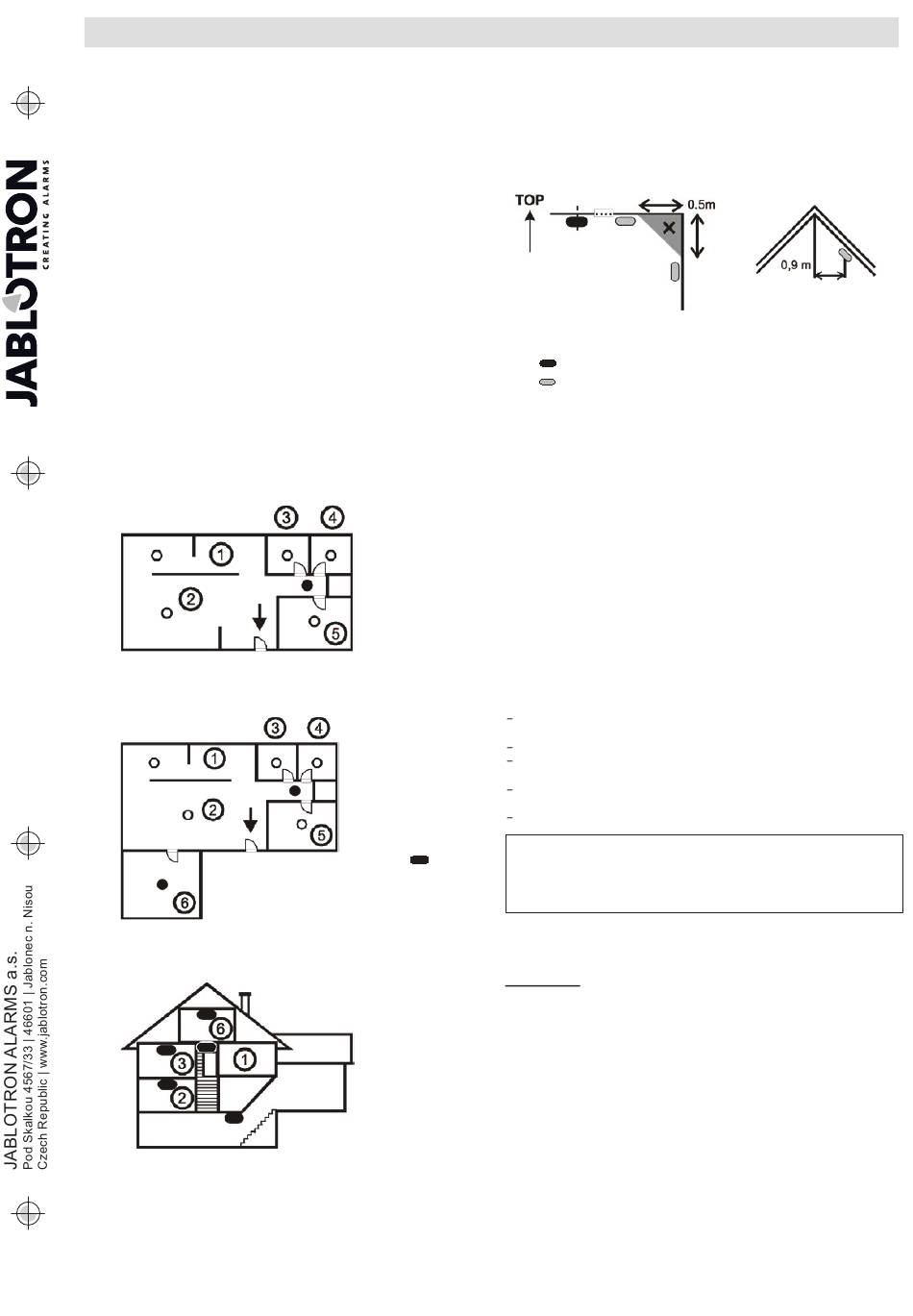

Abb. 1
Abb. 2
App. 3
In Gebäuden und Familienhäusern mit mehreren Etagen sollten die
Melder im Treppenhaus installiert werden. Es wird empfohlen, weitere
Melder in den Schlafräumen zu platzieren. Siehe Abb. 3.
Installation an ebenen Decken
Platzieren Sie den Melder wenn möglich in der Mitte des Raumes. Der
Melder darf nicht in die Decke eingebaut werden, da sich an der Decke eine
JA-150ST - Drahtloser kombinierter Rauch- und Hitzemelder
warme Luftschicht bilden kann. Der Melder darf in keinem Fall in der Ecke
des Raums platziert werden (lassen Sie mindestens 0,5 m Abstand von der
Ecke) siehe Abb. 4. In Ecken ist immer unzureichende Luftzirkulation.
Installation an schrägen Decken
Wenn die Installation nicht an einer ebenen Fläche der Decke durchge-
führt werden kann, (z.B. wenn der Raum unter einem Dachfirst ist), kann
der Melder wie in Abb. 5 installiert werden.
Wände, Trennwände, Absperrungen und Gitterdecken
Der Melder JA-110ST darf nicht in einem Abstand von weniger als 0,5 m
2
von einer Wand oder Trennwand installiert werden. In schmalen Räumen
hat, wird die Installati-
mit einer Breite unter 1,2 m müssen die Melder mit einem Abstand von
mindestens einem Drittel ihrer Breite voneinander platziert werden. Sollte ein
Raum durch Möbel, Schränke oder halbe Trennwände, die nicht bis zur
Decke reichen, in verschiedene Bereiche unterteilt werden, wird der Raum
als vollständig getrennt betrachtet, sofern der Abstand zwischen dem obers-
ten Ende der Möbel und der Decke maximal 0,3 m beträgt. Unter und um
den Melder herum wird ein freier Raum von mindestens 0,5 m benötigt. Alle
Unebenheiten in der Decke (z.B. Balken), die mehr als 5% der Deckenhöhe
ausmachen, sollten als eine Wand betrachtet werden. Hier gelten dann die
oben aufgeführten Einschränkungen.
Lüftung und Luftzirkulation
Die Melder dürfen nicht unmittelbar neben der Lüftung oder der
Klimaanlage usw. installiert werden. Wenn die Luft durch eine perfo-
rierte Decke zugeführt wird, darf es keine Perforation innerhalb eines Radius
von 0,6 m zum Melder geben.
Installieren Sie den Melder nicht in:
1. Küche
2. Wohnzimmer,
3. – 6. Schlaf-
zimmer
Achtung: Die meisten Fehlalarme werden durch einen Achtung: Die meisten Fehlalarme werden durch einen
/
Grunderfassung
empfohlene
Erfassung
Halten Sie sich an die in den vorherigen Abschnitten beschriebenen
Anweisungen.
Anleitungen:
1.
2.
3.
4.
5.
1 / 2
Abb. 4
Raummitte, bester Standort
zulässiger Standort
Orten mit wenig Luftzirkulation (Nischen, Ecken, A-förmige Decken
u.s.w.)
Orten, die Staub, Zigarettenqualm oder Dampf ausgesetzt sind
Orten mit sehr intensiver Luftzirkulation (in der Nähe von Ventilatoren,
Wärmequellen, Klimaanlagen u.s.w.)
Küchen und anderen Kochstellen (weil Dampf, Rauch oder ölige Dämp-
fe Fehlalarme auslösen oder Fehlermeldungen verringern können).
Bereichen mit vielen kleinen Insekten
falschen Standort des Melders ausgelöst. falschen Standort des Melders ausgelöst.
Ausführliche Installationshinweise entnehmen Sie den Normen Ausführliche Installationshinweise entnehmen Sie den Normen
CEN/TS 5414. CEN/TS 5414.
Installation
Öffnen Sie die Abdeckung des Melders, indem Sie sie gegen den
Uhrzeigersinn drehen. (1).
Befestigen Sie die entfernte Kunststoffbasis mit Schrauben am
gewünschten Ort.
Stellen Sie die Konfigurationsjumper (6) entsprechend der unteren
Tabelle ein.
Fahren Sie gemäß der Installationsanleitung der Zentrale fort.
Grundsätzliches Vorgehen:
a.
Öffnen Sie F-Link, wählen sie die erforderliche Position in der
Registerkarte Komponentenliste und starten Sie den An-
meldemodus mit einem Klick auf die Schaltfläche Anmelden.
b. Setzen Sie die Batterien in den Melder, ein Anmeldecode
wird an das System gesendet – die Sendebestätigung erfolgt
durch kurzes Blinken der LED-Anzeige (3).
Setzen Sie den Melder in die Kunststoffbasis ein. Er kann nur in der auf
beiden Kunststoffteilen mit Pfeilen (4) markierten Position eingesetzt
werden. Schließen Sie den Melder, indem Sie ihn im Uhrzeigersinn (2)
drehen. Wenn der Melder vollständig an der Basis gesichert ist, leuchtet
eine Kontroll-LED (3) auf, die den automatischen Meldertest anzeigt.
Während dieser Zeit meldet der Melder nichts. Der Test ist beendet,
Abb. 5
