Kombinierter funk-rauch- und hitzemelder

Werbung

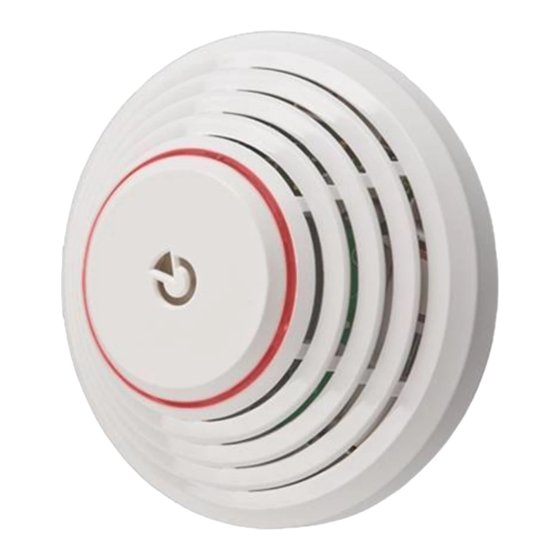

JA-151ST Kombinierter Funk-Rauch- und Hitzemelder
Das Produkt ist eine Komponente des Systems JABLOTRON 100+.
Es erkennt Brände im Inneren von Wohn- oder Geschäftsgebäuden. Der Melder
ist auch für Installation in Wohnwagen geeignet. Er darf nicht in Industriegebäuden
installiert werden. Der Melder kommuniziert über Funk und wird mit drei AA-
Batterien betrieben. Es ist nur zur Montage durch einen geschulten Techniker mit
einem gültigen Jablotron Zertifikat bestimmt.
Die Gefahr wird durch den Melder über die eingebaute LED optisch sowie mit
dem akustischen Signal angezeigt.
Das Produkt kombiniert zwei unabhängige Melder - einen optischen
Rauchsensor mit einem Hitzesensor. Der optische Sensor arbeitet nach dem
Streulichtprinzip. Er reagiert sehr empfindlich auf größere Partikel, die für dichten
Rauch charakteristisch sind. Im Gegensatz dazu reagiert der Sensor auf kleine
Partikel, die beim Brennen von Flüssigkeiten wie z.B. Alkohol entstehen, weniger
empfindlich. Dieses Defizit wird durch den eingebauten Hitzesensor ausgeglichen.
Dieser Sensor reagiert zwar später im Vergleich zum Rauchsensor, reagiert aber
deutlich besser auf Feuer mit schnell ansteigender Hitze, das nur wenig Rauch
produziert.
Erfassungsbereich und Positionierung
des Melders
Damit Rauch und Hitze die Sensoren erreichen, ist eine gewisse Luftzirkulation
nötig. Der Melder muss deshalb an einer Stelle installiert werden, an der die
Rauchmassen in die Richtung des Melders ziehen. Dies lässt sich in den meisten
Gebäuden verwirklichen. Der Melder eignet sich jedoch nicht für die Installation im
Außenbereich. Er eignet sich auch in Innenräumen mit einer extrem hohen Decke
(über 5 m) nicht, an der die Nebenprodukte eines Feuers den Melder nicht
erreichen würden. Wir empfehlen nicht, den Melder in einer Umgebung zu
installieren, die Staub, Zigarettenrauch und Dampf aufweist. Umgebungen mit viel
Staub beeinträchtigen die Lebensdauer des Melders.
Die Brandmelder sollten nur durch einen geschulten Techniker mit einem
gültigen Zertifikat des Herstellers installiert werden.
Die Anordnung der Melder im Gebäude sollte von den Planungsunterlagen
ausgehen. Wenn diese nicht vorliegen, muss sie den gültigen Normen zu
Brandmeldeanlagen entsprechen.
In Wohnungen muss der Melder immer in einem Bereich installiert werden, der
zum Wohnungsausgang führt (Fluchtweg) Abbildung 1. Bei Wohnungen mit
2
einer Bodenfläche über 150 m
muss ein zusätzlicher Melder in einem anderen
Bereich der Wohnung installiert werden Abbildung 2.
Abbildung 1
Abbildung 2
Abbildung 3
In mehrstöckigen Wohnungen und Familienhäusern sollte der Melder über der
Treppe installiert werden. Eine Installation wird in jedem Raum empfohlen, in dem
Personen schlafen. Siehe Abbildung 3.
Installation an einer geraden Decke
Der Melder sollte möglichst in Raummitte montiert werden. Da sich direkt
unterhalb der Decke eine kalte Luftschicht bilden kann, darf der Melder nicht in die
Decke eingelassen werden. Installieren Sie den Melder niemals in einer Ecke
(halten Sie den Abstand 0,5 m zur Ecke ein, siehe Abbildung 4). In Ecken kann
die Luft schlecht zirkulieren.
Installation an einer schrägen Decke
Falls die Decke keine geeignete gerade Montagefläche bietet (z.B. Räume unter
einem First) kann der Melder gemäß Abb. 5 installiert werden.
JA-151ST Kombinierter Funk-Rauch- und Hitzemelder
1. Küche,
2. Wohnbereich,
3. – 6. Schlafzimmer
/
minimaler
Erfassungsbere
ich der Melder
/
empfohlener
Erfassungsberei
ch der Melder
Abbildung 4
Raummitte, beste Platzierung
mögliche Platzierung
Wände, Raumteiler, Hindernisse und Balken
Der Melder muss mindestens 0,5 m von einer Wand oder einem
Raumteiler entfernt installiert werden. In einem engen Raum mit einer Breite
von weniger als 1,2 m muss der Melder mindestens ein Drittel der Breite des
Raumes von der Wand entfernt sein. Im Falle von Trennwänden (Raumteilern,
Regalen), die nicht bis zur Decke reichen, gilt der Raum als vollständig getrennt,
wenn der Abstand zwischen der Trennwand und der Decke 0,3 m nicht
überschreitet. Unter dem Melder wird ein freier Raum von mindestens 0,5 m
benötigt. Unregelmäßigkeiten in der Deckenform (wie ein Träger), die 5% der
Deckenhöhe nicht überschreiten, gelten als eine Wand - die obigen Angaben
können angewendet werden.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben einem Lufteinlass installiert werden,
z.B. Lüftungsöffnung der Klimaanlage. Wird die Luft durch eine perforierte
Decke zugeführt, so muss der Melder so platziert werden, dass die
Belüftungslöcher mindestens 0,6 m vom Melder in allen Richtungen entfernt sind.
Installieren Sie den Melder nicht an folgenden Stellen:
Stellen mit schlechter Luftzirkulation (Nischen, Ecken, Firste von
Spitzgiebeln).
Stellen, an denen er Staub, Zigarettenrauch oder Dampf ausgesetzt ist
Stellen mit übermäßiger Luftzirkulation (in der Nähe von Ventilatoren,
Hitzequellen oder Lüftungsöffnungen von Klimaanlagen usw.)
Küchen und anderen Kochstellen (da Dampf, Rauch oder Fettdunst die
Empfindlichkeit des Melders beeinträchtigen könnten)
neben Leuchtstofflampen oder Sparlampen (elektrische Störungen
können einen Fehlalarm auslösen)
Stellen wo kleinere Insekten in größeren Mengen auftreten
Hinweis:
Die häufigste Ursache für Fehlalarme ist ein falscher
Installationsort.
Detailliertere Installationsanweisungen finden Sie in der Norm
Installation
Beachten Sie die Hinweise in den vorherigen Abschnitten.
Abbildung 1 1– Melder öffnen; 2 – Melder schließen; 3 – optische
Statusanzeige; 4 – Pfeil zeigt an, wo der Melder eingehängt werden soll;
5 – Seriennummer; 6 – Drahtbrücken; 7 – Batteriefach; 8 – Taste für den
Test; 9 – Arretierungsschraube
1. Öffnen Sie den Melder, indem Sie die Gehäuserückseite nach links drehen
(1)
2. Schrauben Sie die Gehäuserückseite an der gewünschten Stelle fest
3. stellen Sie an den Drahtbrücken (6) die gewünschte Funktion des
Melders ein - siehe Tabelle
ON
Alarm aus
1
Alarm ein
OFF
(EN 14604)
Speicher aus
ON
2
Speicher ein
OFF
(EN 54-7, EN 54-5)
1 / 2
0,9 m
Abbildung 5
CLC/TS 54-14.
3
OFF
Rauch (EN 14604 oder
EN 54-7) oder Hitze
4
OFF
(EN 54-5)
3
OFF
nur Rauch (EN 14604
oder EN 54-7) (keine
4
ON
Hitze)
MLW56709
