jablotron JA-111ST Installationshandbuch

JA-111ST Kombinierter Bus-Rauch- und Hitzemelder
Das Produkt ist eine Komponente des Systems JABLOTRON 100. Es
erkennt Brände im Inneren von Wohn- oder Geschäftsgebäuden. Er darf
nicht in Industriegebäuden installiert werden. Der Melder wird über den Bus
der Zentrale mit Spannung versorgt (EN 54-7; EN 54-5). Wenn der Melder
mit den eingesetzten Batterien (3x 1,5 V AA) betrieben wird, arbeitet er beim
Verlust der 12V Versorgungsspannung oder beim Verlust der Kommunikation
mit der Zentrale autonom weiter (EN 14604).
Die Gefahr wird durch den Melder über die eingebaute LED optisch sowie
mit einem akustischen Signal angezeigt.
Das Produkt kombiniert zwei unabhängige Melder - einen optischen
Rauchsensor mit einem Hitzesensor. Der optische Sensor arbeitet nach dem
Streulichtprinzip. Er reagiert sehr empfindlich auf größere Partikel, die für
dichten Rauch charakteristisch sind. Im Gegensatz dazu reagiert der Sensor
auf kleine Partikel, die beim Brennen von Flüssigkeiten wie z.B. Alkohol
entstehen, weniger empfindlich. Dieses Defizit wird durch den eingebauten
Hitzesensor ausgeglichen. Dieser Sensor reagiert zwar später im Vergleich
zum Rauchsensor, reagiert aber deutlich besser auf Feuer mit schnell
ansteigender Hitze, welches nur wenig Rauch produziert.
Die Brandmelder sollten nur durch einen geschulten Techniker mit einem
gültigen Zertifikat des Herstellers installiert werden.
Erfassungsbereich und Positionierung des
Melders
Damit Rauch und Hitze die Sensoren erreichen, ist eine gewisse
Luftzirkulation nötig. Der Melder muss deshalb an einer Stelle installiert
werden, an der die Rauchmassen in die Richtung des Melders ziehen. Dies
lässt sich in den meisten Gebäuden verwirklichen. Der Melder eignet sich
jedoch nicht für die Installation im Außenbereich. Er eignet sich auch in
Innenräumen mit einer extrem hohen Decke (über 5 m) nicht, an der die
Nebenprodukte eines Feuers den Melder nicht erreichen würden.
Die Anordnung der Melder im Gebäude sollte von den Planungsunterlagen
ausgehen. Wenn diese nicht vorliegen, muss sie den gültigen Normen zu
Brandmeldeanlagen entsprechen.
In Wohnungen muss der Melder immer in einem Bereich installiert werden,
der zum Wohnungsausgang führt (Fluchtweg) Abbildung 1. Bei Wohnungen
mit einer Bodenfläche über 150 m
anderen Bereich der Wohnung installiert werden Abbildung 2.

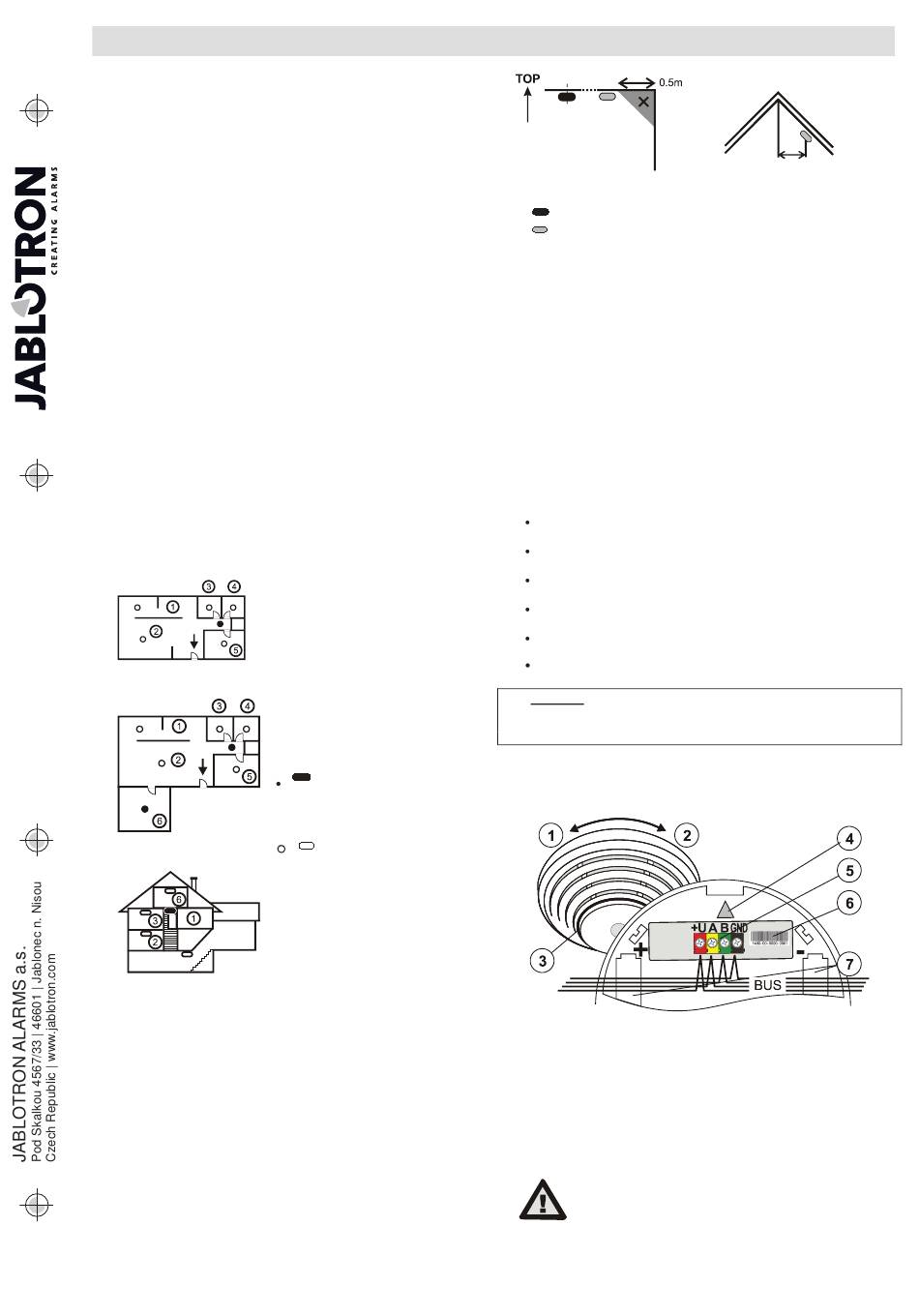

Abbildung 1
Abbildung 2
Abbildung 3
In mehrstöckigen Wohnungen und Familienhäusern sollte der Melder über
der Treppe installiert werden. Eine Installation wird in jedem Raum
empfohlen, in dem Personen schlafen. Siehe Abbildung 3.
Installation an einer geraden Decke
Der Melder sollte möglichst in Raummitte montiert werden. Da sich direkt
unterhalb der Decke eine kalte Luftschicht bilden kann, darf der Melder nicht
in die Decke eingelassen werden. Installieren Sie den Melder niemals in
einer Ecke (halten Sie den Abstand 0,5 m zur Ecke ein, siehe Abbildung 4).
In Ecken kann die Luft schlecht zirkulieren.
Installation an einer schrägen Decke
Falls die Decke keine geeignete gerade Montagefläche bietet (z.B. Räume
unter einem First) kann der Melder gemäß Abb. 5 installiert werden.
JA-111ST Kombinierter Bus-Rauch- und Hitzemelder
2
muss ein zusätzlicher Melder in einem
1. Küche,
2. Wohnbereich,
3. – 6. Schlafzimmer
/ minimaler
Erfassungsbereich der
Melder
/ empfohlener
Erfassungsbereich der
Melder
Abbildung 4
Raummitte, beste Platzierung
mögliche Platzierung
Wände, Raumteiler, Hindernisse und Balken
Der Melder muss mindestens 0,5 m von einer Wand oder einem
Raumteiler entfernt installiert werden. In einem engen Raum mit einer
Breite von weniger als 1,2 m muss der Melder mindestens ein Drittel der
Breite des Raumes von der Wand entfernt sein. Im Falle von Trennwänden
(Raumteilern, Regalen), die nicht bis zur Decke reichen, gilt der Raum als
vollständig getrennt, wenn der Abstand zwischen der Trennwand und der
Decke 0,3 m nicht überschreitet. Unter dem Melder wird ein freier Raum von
mindestens 0,5 m benötigt. Unregelmäßigkeiten in der Deckenform (wie ein
Träger), die 5% der Deckenhöhe nicht überschreiten, gelten als eine Wand -
die obigen Angaben können angewendet werden.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben einem Lufteinlass installiert
werden, z.B. Lüftungsöffnung der Klimaanlage. Wird die Luft durch eine
perforierte Decke zugeführt, so muss der Melder so platziert werden, dass
die Belüftungslöcher mindestens 0,6 m vom Melder in allen Richtungen
entfernt sind.
Installieren Sie den Melder nicht an folgenden Stellen:
Stellen mit schlechter Luftzirkulation (Nischen, Ecken, Firste von
Spitzgiebeln).
Stellen, an denen er Staub, Zigarettenrauch oder Dampf ausgesetzt
ist
Stellen mit übermäßiger Luftzirkulation (in der Nähe von Ventilatoren,
Hitzequellen oder Lüftungsöffnungen von Klimaanlagen usw.)
Küchen und anderen Kochstellen (da Dampf, Rauch oder Fettdunst
die Empfindlichkeit des Melders beeinträchtigen könnten)
neben Leuchtstofflampen oder Sparlampen (elektrische Störungen
können einen Fehlalarm auslösen)
Stellen wo kleinere Insekten in größeren Mengen auftreten
Hinweis:
Die häufigste Ursache für Fehlalarme ist ein falscher
Installationsort.
Detailliertere Installationsanweisungen finden Sie in der Norm
Installation
Beachten Sie die Hinweise in den vorherigen Abschnitten.
Abbildung 1 1– Gehäuse öffnen; 2 – Gehäuse schließen; 3 – optische
Statusanzeige; 4 – Pfeil zeigt an, wo der Melder eingehängt werden soll;
5 – Bus-Klemmleiste; 6 - Seriennummer; 7 - Batteriefächer
1. Öffnen Sie den Melder, indem Sie ihn nach links drehen (1)
2. Ziehen Sie das Bus-Kabel
Gehäuserückseite an der gewünschten Stelle fest
3. Schließen Sie das Bus-Kabel an die Klemmen (5) an
4. Nachdem das Gerät eingeschaltet worden ist, zeigt die gelbe LED am
DPS durch Blinken an, dass der Melder nicht am System angemeldet ist.
Der Busanschluss hat immer bei
unterbrochener Stromversorgung des
Systems zu erfolgen.
5. Ferner gehen sie entsprechend dem Installationshandbuch der
Zentrale vor.
1 / 2
0,9 m
Abbildung 5
CLC/TS 54-14.
durch und schrauben Sie die
MLW56607
