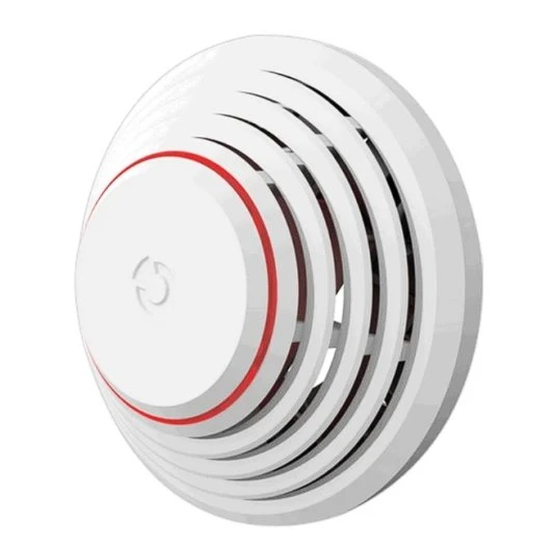

jablotron SD283ST Bedienungsanleitung

Der SD283ST erkennt Feuer in Wohn- oder Geschäfts-
gebäuden und kann auch in Mobilheimen oder Wohnwagen
installiert werden. Er ist nicht für Industriegebäude geeignet.
Der Melder signalisiert Feuer durch eine eingebaute LED-
Anzeige sowie durch akustische Warnung. Der SD283ST
kann auch über eine externe 12 V DC Stromquelle oder die
Zentrale des Alarmsystems mit Strom versorgt werden und
verfügt über Alarm- und Sabotageausgänge. Wenn der Melder
mit Batterien betrieben wird (3 x 1,5 V AA), kann er als
eigenständiger Melder funktionieren, wenn die externe 12 V
Stromversorgung unterbrochen ist.
Der SD283ST besteht aus zwei unabhängigen Meldern:
einem optischen Rauchmelder und einem Hitzemelder. Der
optische Rauchmelder funktioniert nach dem Streulichtprinzip.
Er reagiert sehr empfindlich auf große Staubpartikel, die in
dichtem Rauch vorkommen. Er reagiert weniger empfindlich
auf kleinere Partikel,
Flüssigkeiten wie z.B. Alkohol entstehen. Aus diesem Grund
enthält der SD283ST auch einen eingebauten Hitzemelder,
der zwar langsamer reagiert, aber Feuer mit geringer
Rauchentwicklung viel schneller erkennt.
Der SD283ST sollte nur von einem autorisierten Fachmann
installiert werden.
Platzierung des Melders
Der Feuermelder muss so installiert werden, dass Rauch
den Melder gut erreichen kann (normalerweise an der Decke).
Er kann nur in geschlossenen Räumen verwendet werden. Er
eignet sich nicht für Räume, in denen sich Rauch über eine
große Fläche ausbreiten und abkühlen kann (z.B. Räume mit
extrem hohen Decken – höher als 5 m) – der Rauch würde
den Melder nicht erreichen.
Feuermelder sollten gemäß den Planungsunterlagen im
Gebäude installiert werden. Wenn keine solchen Unterlagen
vorhanden sind, müssen die Melder dem Standard DIN14676
entsprechend platziert werden.
Der Feuermelder muss immer in dem Teil des Gebäudes
platziert werden, der zum Ausgang führt (Fluchtweg), siehe
Abb. 1. Wenn das Gebäude eine Grundfläche von mehr als
2
60 m hat, muss ein zusätzlicher Feuermelder an einer
anderen geeigneten Stelle installiert werden, siehe Abb. 2.
Abb. 1
Abb. 2
Abb. 3
Rauch- und Hitzemelder SD283ST
die bei der Verbrennung
1. Küche
2. Wohnzimmer
3. – 6. Schlafräume
/ Grundabsicherung
/ empfohlene
Absicherung
In mehrstöckigen Gebäuden sollte ein Feuermelder über der
Treppe installiert werden. Es wird empfohlen, in Schlafräumen
zusätzliche Feuermelder zu installieren (siehe Abb. 3).
Installation an geraden Decken
Platzieren Sie den Feuermelder möglichst in der Mitte des
Raumes. Er darf nicht in die Decke eingelassen werden, da
sich an der Decke eine kalte Luftschicht befinden kann.
Installieren Sie den Feuermelder auf keinen Fall in der Ecke
eines Raumes (halten Sie immer mindestens 0,5 m Abstand zur
Ecke ein, siehe Abb. 4). In Ecken kann die Luft nicht richtig
zirkulieren.
Installation an schrägen Decken
Wenn die Decke nicht für eine Montage auf ebener Fläche
geeignet ist (z.B. in Räumen mit einer Dachschräge), kann der
von
Feuermelder wie in Abb. 5 dargestellt installiert werden.
Decke
Abb. 4
Mitte des Raumes, beste Platzierung
akzeptable Platzierung
Wände, Raumteiler, Hindernisse und Fachwerkdecken
Der SD283ST muss mindestens 0,5 m von Wänden oder
Raumteilern entfernt installiert werden. In einem kleinen
Raum mit einer Breite von weniger als 1,2 m muss der Melder
mindestens ein Drittel der Breite von der Wand entfernt platziert
werden. Wenn Räume durch Möbel, Regale oder Raumteiler in
einzelne Bereiche aufgeteilt sind und diese Trennelemente
nicht bis zur Decke reichen, gelten die einzelnen Bereiche als
komplett abgetrennt, wenn der Abstand zwischen Trennelement
und Decke nicht größer ist als 0,3 m. Unter und rund um jeden
Melder muss ein Bereich von mindestens 0,5 m frei bleiben.
Unregelmäßigkeiten der Decke (z.B. Balken), die 5 % der
Deckenhöhe überschreiten, sollten als Wand betrachtet
werden, für die die oben erwähnten Richtwerte gelten.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben Ventilatoren oder
Klimaanlagen etc. installiert werden. Wird Luft durch eine
perforierte Decke zugeführt, muss der Melder so platziert
werden, dass die Belüftungslöcher mindestens 0,6 m vom
Melder entfernt sind.
Installieren Sie den Melder nicht an folgenden Stellen:
•
Stellen mit schlechter Luftzirkulation (Nischen, Ecken, Firste
von Spitzgiebeln etc.)
•
Stellen, an denen er Staub, Zigarettenrauch oder Dampf
ausgesetzt ist
•
Stellen mit übermäßiger Luftzirkulation (in der Nähe von
Ventilatoren, Hitzequellen oder Lüftungsöffnungen von
Klimaanlagen etc.)
•
Küchen und anderen Kochstellen (da Dampf, Rauch oder
Fettdunst die Empfindlichkeit des Melders beeinträchtigen
könnten)
•
neben fluoreszierenden Leuchten oder Energiesparlampen
(elektrische
auslösen)
• in Bereichen, in denen viele kleine Insekten vorhanden
sind
0,9 m
Abb. 5
Interferenzen könnten einen Fehlalarm
