jablotron JA-80S Installationshandbuch

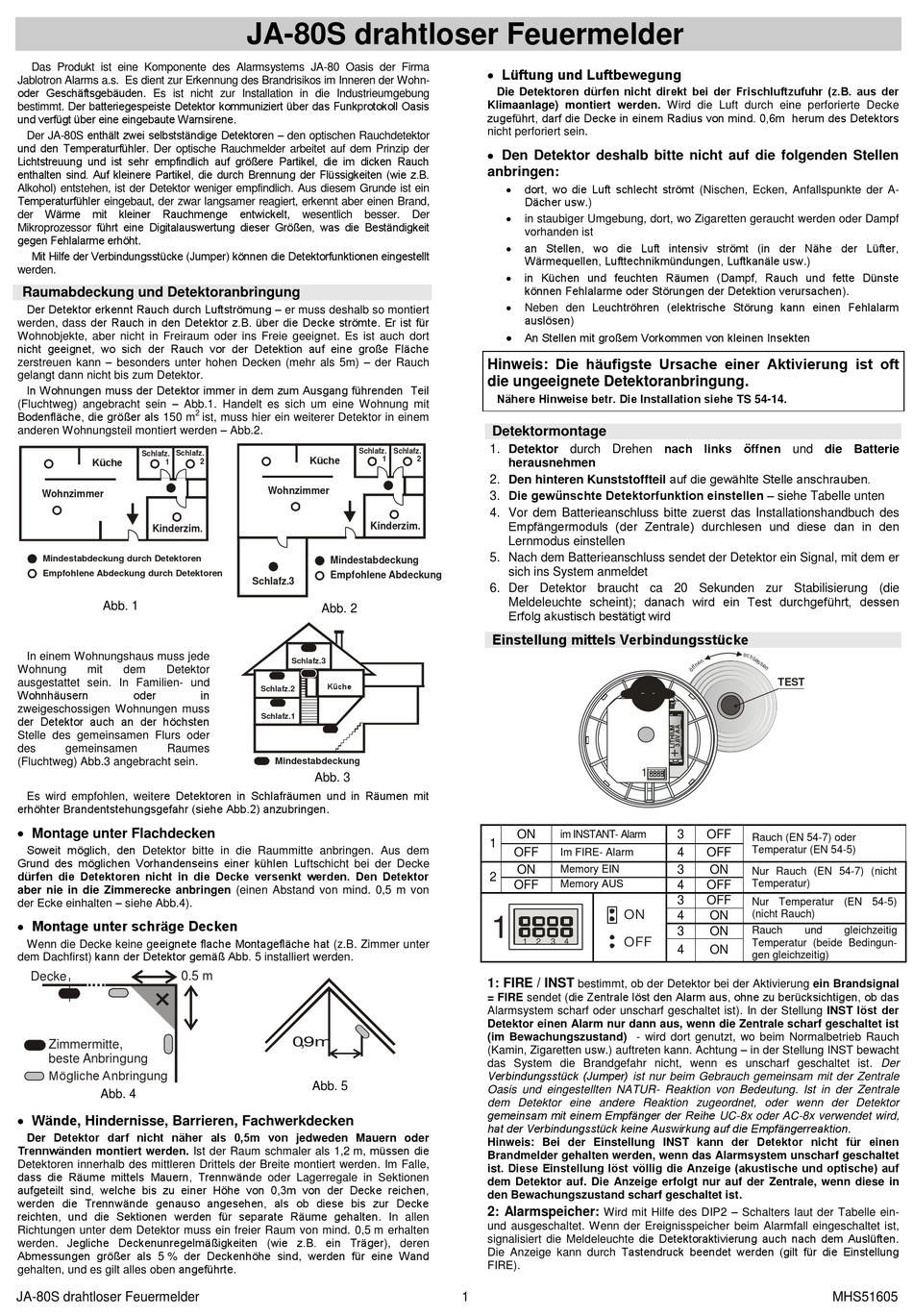

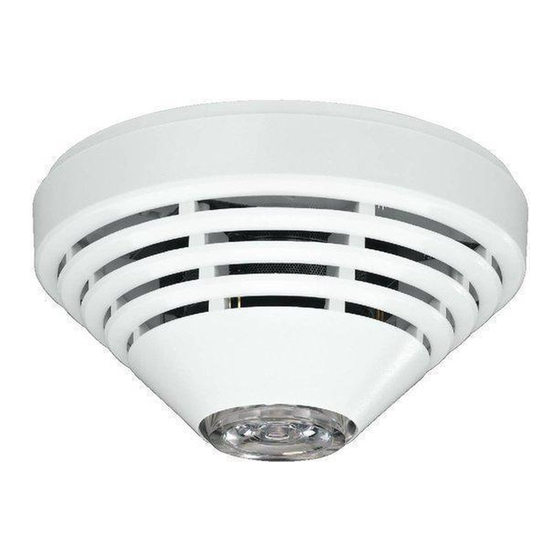

Das Produkt ist eine Komponente des Alarmsystems JA-80 Oasis der Firma
Jablotron Alarms a.s. Es dient zur Erkennung des Brandrisikos im Inneren der Wohn-
oder Geschäftsgebäuden. Es ist nicht zur Installation in die Industrieumgebung
bestimmt. Der batteriegespeiste Detektor kommuniziert über das Funkprotokoll Oasis
und verfügt über eine eingebaute Warnsirene.
Der JA-80S enthält zwei selbstständige Detektoren – den optischen Rauchdetektor
und den Temperaturfühler. Der optische Rauchmelder arbeitet auf dem Prinzip der
Lichtstreuung und ist sehr empfindlich auf größere Partikel, die im dicken Rauch
enthalten sind. Auf kleinere Partikel, die durch Brennung der Flüssigkeiten (wie z.B.
Alkohol) entstehen, ist der Detektor weniger empfindlich. Aus diesem Grunde ist ein
Temperaturfühler eingebaut, der zwar langsamer reagiert, erkennt aber einen Brand,
der Wärme mit kleiner Rauchmenge entwickelt,
Mikroprozessor führt eine Digitalauswertung dieser Größen, was die Beständigkeit
gegen Fehlalarme erhöht.
Mit Hilfe der Verbindungsstücke (Jumper) können die Detektorfunktionen eingestellt
werden.
Raumabdeckung und Detektoranbringung
Der Detektor erkennt Rauch durch Luftströmung – er muss deshalb so montiert
werden, dass der Rauch in den Detektor z.B. über die Decke strömte. Er ist für
Wohnobjekte, aber nicht in Freiraum oder ins Freie geeignet. Es ist auch dort
nicht geeignet, wo sich der Rauch vor der Detektion auf eine große Fläche
zerstreuen kann – besonders unter hohen Decken (mehr als 5m) – der Rauch
gelangt dann nicht bis zum Detektor.
In Wohnungen muss der Detektor immer in dem zum Ausgang führenden Teil
(Fluchtweg) angebracht sein – Abb.1. Handelt es sich um eine Wohnung mit
Bodenfläche, die größer als 150 m
anderen Wohnungsteil montiert werden – Abb.2.
Schlafz.
Schlafz.
Küche
1
Wohnzimmer
Kinderzim.
Mindestabdeckung durch Detektoren
Empfohlene Abdeckung durch Detektoren
Abb. 1
In einem Wohnungshaus muss jede
Wohnung mit dem Detektor
ausgestattet sein. In Familien- und
Wohnhäusern oder
zweigeschossigen Wohnungen muss
der Detektor auch an der höchsten
Stelle des gemeinsamen Flurs oder
des gemeinsamen Raumes
(Fluchtweg) Abb.3 angebracht sein.
Es wird empfohlen, weitere Detektoren in Schlafräumen und in Räumen mit
erhöhter Brandentstehungsgefahr (siehe Abb.2) anzubringen.
 Montage unter Flachdecken
Soweit möglich, den Detektor bitte in die Raummitte anbringen. Aus dem
Grund des möglichen Vorhandenseins einer kühlen Luftschicht bei der Decke
dürfen die Detektoren nicht in die Decke versenkt werden. Den Detektor
aber nie in die Zimmerecke anbringen (einen Abstand von mind. 0,5 m von
der Ecke einhalten – siehe Abb.4).
 Montage unter schräge Decken
Wenn die Decke keine geeignete flache Montagefläche hat (z.B. Zimmer unter
dem Dachfirst) kann der Detektor gemäß Abb. 5 installiert werden.
0.5 m
Decke
Zimmermitte,
beste Anbringung
Mögliche Anbringung
Abb. 4
 Wände, Hindernisse, Barrieren, Fachwerkdecken
Der Detektor darf nicht näher als 0,5m von jedweden Mauern oder
Trennwänden montiert werden. Ist der Raum schmaler als 1,2 m, müssen die
Detektoren innerhalb des mittleren Drittels der Breite montiert werden. Im Falle,
dass die Räume mittels Mauern, Trennwände oder Lagerregale in Sektionen
aufgeteilt sind, welche bis zu einer Höhe von 0,3m von der Decke reichen,
werden die Trennwände genauso angesehen, als ob diese bis zur Decke
reichten, und die Sektionen werden für separate Räume gehalten. In allen
Richtungen unter dem Detektor muss ein freier Raum von mind. 0,5 m erhalten
werden. Jegliche Deckenunregelmäßigkeiten (wie z.B. ein Träger), deren
Abmessungen größer als 5 % der Deckenhöhe sind, werden für eine Wand
gehalten, und es gilt alles oben angeführte.
JA-80S drahtloser Feuermelder
JA-80S drahtloser Feuermelder
wesentlich besser.
2
ist, muss hier ein weiterer Detektor in einem
Schlafz.
Küche
2
Wohnzimmer
Mindestabdeckung
Empfohlene Abdeckung
Schlafz.3
Abb. 2
Schlafz.3
Küche
Schlafz.2
in
Schlafz.1
Mindestabdeckung
Abb. 3
0 ,9 m
Abb. 5
 Lüftung und Luftbewegung
Die Detektoren dürfen nicht direkt bei der Frischluftzufuhr (z.B. aus der
Klimaanlage) montiert werden. Wird die Luft durch eine perforierte Decke
zugeführt, darf die Decke in einem Radius von mind. 0,6m herum des Detektors
nicht perforiert sein.
 Den Detektor deshalb bitte nicht auf die folgenden Stellen
anbringen:

dort, wo die Luft schlecht strömt (Nischen, Ecken, Anfallspunkte der A-
Dächer usw.)
Der

in staubiger Umgebung, dort, wo Zigaretten geraucht werden oder Dampf
vorhanden ist

an Stellen, wo die Luft intensiv strömt (in der Nähe der Lüfter,
Wärmequellen, Lufttechnikmündungen, Luftkanäle usw.)

in Küchen und feuchten Räumen (Dampf, Rauch und fette Dünste
können Fehlalarme oder Störungen der Detektion verursachen).

Neben den Leuchtröhren (elektrische Störung kann einen Fehlalarm
auslösen)

An Stellen mit großem Vorkommen von kleinen Insekten
Hinweis: Die häufigste Ursache einer Aktivierung ist oft
die ungeeignete Detektoranbringung.
Nähere Hinweise betr. Die Installation siehe TS 54-14.
Detektormontage
1. Detektor durch Drehen nach links öffnen und die Batterie
Schlafz.
1 2
herausnehmen
2. Den hinteren Kunststoffteil auf die gewählte Stelle anschrauben.
3. Die gewünschte Detektorfunktion einstellen – siehe Tabelle unten
4. Vor dem Batterieanschluss bitte zuerst das Installationshandbuch des
Empfängermoduls (der Zentrale) durchlesen und diese dan in den
Kinderzim.
Lernmodus einstellen
5. Nach dem Batterieanschluss sendet der Detektor ein Signal, mit dem er
sich ins System anmeldet
6. Der Detektor braucht ca 20 Sekunden zur Stabilisierung (die
Meldeleuchte scheint); danach wird ein Test durchgeführt, dessen
Erfolg akustisch bestätigt wird
Einstellung mittels Verbindungsstücke
ON
1
OFF
ON
2
OFF
1
1 2
1: FIRE / INST
= FIRE sendet (die Zentrale löst den Alarm aus, ohne zu berücksichtigen, ob das
Alarmsystem scharf oder unscharf geschaltet ist). In der Stellung INST löst der
Detektor einen Alarm nur dann aus, wenn die Zentrale scharf geschaltet ist
(im Bewachungszustand) - wird dort genutzt, wo beim Normalbetrieb Rauch
(Kamin, Zigaretten usw.) auftreten kann. Achtung – in der Stellung INST bewacht
das System die Brandgefahr nicht, wenn es unscharf geschaltet ist. Der
Verbindungsstück (Jumper) ist nur beim Gebrauch gemeinsam mit der Zentrale
Oasis und eingestellten NATUR- Reaktion von Bedeutung. Ist in der Zentrale
dem Detektor eine andere Reaktion zugeordnet, oder wenn der Detektor
gemeinsam mit einem Empfänger der Reihe UC-8x oder AC-8x verwendet wird,
hat der Verbindungsstück keine Auswirkung auf die Empfängerreaktion.
Hinweis: Bei der Einstellung INST kann der Detektor nicht für einen
Brandmelder gehalten werden, wenn das Alarmsystem unscharf geschaltet
ist. Diese Einstellung löst völlig die Anzeige (akustische und optische) auf
dem Detektor auf. Die Anzeige erfolgt nur auf der Zentrale, wenn diese in
den Bewachungszustand scharf geschaltet ist.
2: Alarmspeicher:
und ausgeschaltet. Wenn der Ereignisspeicher beim Alarmfall eingeschaltet ist,
signalisiert die Meldeleuchte die Detektoraktivierung auch nach dem Auslüften.
Die Anzeige kann durch Tastendruck beendet werden (gilt für die Einstellung
FIRE).
1
1
3 OFF
im INSTANT- Alarm
4 OFF
Im FIRE- Alarm
Memory EIN 3 ON
Memory AUS
4 OFF
3 OFF
ON 4 ON
3 ON
OFF
3 4
4 ON
bestimmt, ob der Detektor bei der Aktivierung ein Brandsignal
Wird mit Hilfe des DIP2 – Schalters laut der Tabelle ein-
TEST
Rauch (EN 54-7) oder
Temperatur (EN 54-5)
Nur Rauch (EN 54-7) (nicht
Temperatur)
Nur Temperatur (EN 54-5)
(nicht Rauch)
Rauch und gleichzeitig
Temperatur (beide Bedingun-
gen gleichzeitig)
MHS51605
