JA-151ST Kombinierter Funk-Rauch- und Hitzemelder
Das Produkt ist eine Komponente des Systems JABLOTRON 100. Es
erkennt Brände im Inneren von Wohn- oder Geschäftsgebäuden. Der Melder
ist auch für Installation in Wohnwagen geeignet. Er darf nicht in
Industriegebäuden installiert werden. Der Melder kommuniziert über Funk
und wird mit drei AA-Batterien betrieben. Es ist nur zur Montage durch einen
geschulten Techniker mit einem gültigen Jablotron Zertifikat bestimmt.
Die Gefahr wird durch den Melder über die eingebaute LED optisch sowie
mit dem akustischen Signal angezeigt.
Das Produkt kombiniert zwei unabhängige Melder - einen optischen
Rauchsensor mit einem Hitzesensor. Der optische Sensor arbeitet nach dem
Streulichtprinzip. Er reagiert sehr empfindlich auf größere Partikel, die für
dichten Rauch charakteristisch sind. Im Gegensatz dazu reagiert der Sensor
auf kleine Partikel, die beim Brennen von Flüssigkeiten wie z.B. Alkohol
entstehen, weniger empfindlich. Dieses Defizit wird durch den eingebauten
Hitzesensor ausgeglichen. Dieser Sensor reagiert zwar später im Vergleich
zum Rauchsensor, reagiert aber deutlich besser auf Feuer mit schnell
ansteigender Hitze, das nur wenig Rauch produziert.
Erfassungsbereich und Positionierung
des Melders
Damit Rauch und Hitze die Sensoren erreichen, ist eine gewisse
Luftzirkulation nötig. Der Melder muss deshalb an einer Stelle installiert
werden, an der die Rauchmassen in die Richtung des Melders ziehen. Dies
lässt sich in den meisten Gebäuden verwirklichen. Der Melder eignet sich
jedoch nicht für die Installation im Außenbereich. Er eignet sich auch in
Innenräumen mit einer extrem hohen Decke (über 5 m) nicht, an der die
Nebenprodukte eines Feuers den Melder nicht erreichen würden.
Die Brandmelder sollten nur durch einen geschulten Techniker mit einem
gültigen Zertifikat des Herstellers installiert werden.
Die Anordnung der Melder im Gebäude sollte von den Planungsunterlagen
ausgehen. Wenn diese nicht vorliegen, muss sie den gültigen Normen zu
Brandmeldeanlagen entsprechen.
In Wohnungen muss der Melder immer in einem Bereich installiert werden,
der zum Wohnungsausgang führt (Fluchtweg) Abbildung 1. Bei Wohnungen
mit einer Bodenfläche über 150 m
anderen Bereich der Wohnung installiert werden Abbildung 2.

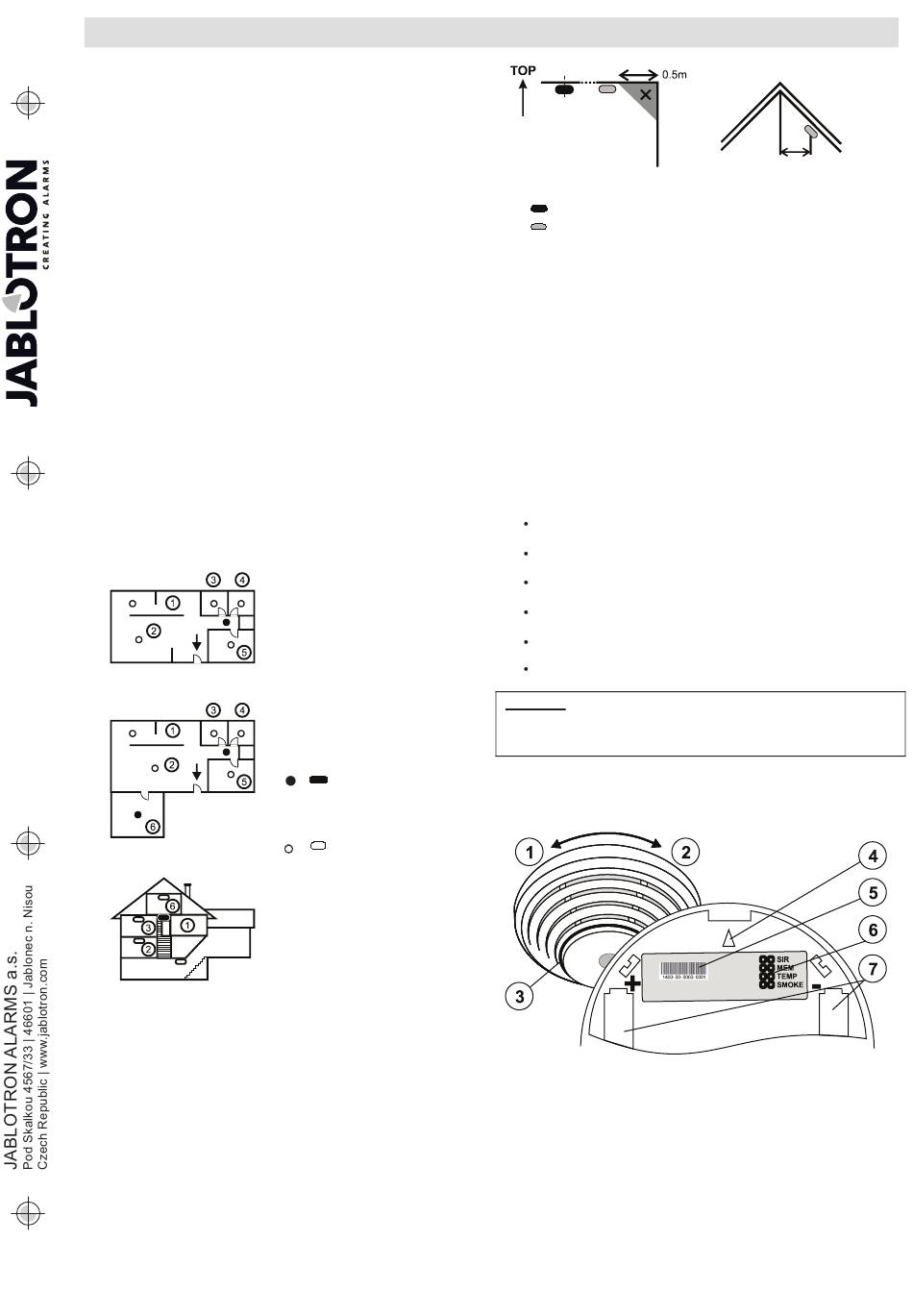

Abbildung 1
Abbildung 2
Abbildung 3
In mehrstöckigen Wohnungen und Familienhäusern sollte der Melder über
der Treppe installiert werden. Eine Installation wird in jedem Raum
empfohlen, in dem Personen schlafen. Siehe Abbildung 3.
Installation an einer geraden Decke
Der Melder sollte möglichst in Raummitte montiert werden. Da sich direkt
unterhalb der Decke eine kalte Luftschicht bilden kann, darf der Melder nicht
in die Decke eingelassen werden. Installieren Sie den Melder niemals in
einer Ecke (halten Sie den Abstand 0,5 m zur Ecke ein, siehe Abbildung 4).
In Ecken kann die Luft schlecht zirkulieren.
Installation an einer schrägen Decke
Falls die Decke keine geeignete gerade Montagefläche bietet (z.B. Räume
unter einem First) kann der Melder gemäß Abb. 5 installiert werden.
JA-151ST Kombinierter Funk-Rauch- und Hitzemelder
2
muss ein zusätzlicher Melder in einem
1. Küche,
2. Wohnbereich,
3. – 6. Schlafzimmer
/ minimaler
Erfassungsbere
ich der Melder
/
empfohlener
Erfassungsberei
ch der Melder
Abbildung 4
Raummitte, beste Platzierung
mögliche Platzierung
Wände, Raumteiler, Hindernisse und Balken
Der Melder muss mindestens 0,5 m von einer Wand oder einem
Raumteiler entfernt installiert werden. In einem engen Raum mit einer
Breite von weniger als 1,2 m muss der Melder mindestens ein Drittel der
Breite des Raumes von der Wand entfernt sein. Im Falle von Trennwänden
(Raumteilern, Regalen), die nicht bis zur Decke reichen, gilt der Raum als
vollständig getrennt, wenn der Abstand zwischen der Trennwand und der
Decke 0,3 m nicht überschreitet. Unter dem Melder wird ein freier Raum von
mindestens 0,5 m benötigt. Unregelmäßigkeiten in der Deckenform (wie ein
Träger), die 5% der Deckenhöhe nicht überschreiten, gelten als eine Wand -
die obigen Angaben können angewendet werden.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben einem Lufteinlass installiert
werden, z.B. Lüftungsöffnung der Klimaanlage. Wird die Luft durch eine
perforierte Decke zugeführt, so muss der Melder so platziert werden, dass
die Belüftungslöcher mindestens 0,6 m vom Melder in allen Richtungen
entfernt sind.
Installieren Sie den Melder nicht an folgenden Stellen:
Stellen mit schlechter Luftzirkulation (Nischen, Ecken, Firste von
Spitzgiebeln).
Stellen, an denen er Staub, Zigarettenrauch oder Dampf ausgesetzt
ist
Stellen mit übermäßiger Luftzirkulation (in der Nähe von Ventilatoren,
Hitzequellen oder Lüftungsöffnungen von Klimaanlagen usw.)
Küchen und anderen Kochstellen (da Dampf, Rauch oder Fettdunst
die Empfindlichkeit des Melders beeinträchtigen könnten)
neben Leuchtstofflampen oder Sparlampen (elektrische Störungen
können einen Fehlalarm auslösen)
Stellen wo kleinere Insekten in größeren Mengen auftreten
Hinweis:
Die häufigste Ursache für Fehlalarme ist ein falscher
Installationsort.
Detailliertere Installationsanweisungen finden Sie in der Norm
Installation
Beachten Sie die Hinweise in den vorherigen Abschnitten.
Abbildung 1 1– Melder öffnen; 2 – Melder schließen; 3 – optische
Statusanzeige; 4 – Pfeil zeigt an, wo der Melder eingehängt werden soll;
5 – Seriennummer; 6 – Drahtbrücken; 7 – Batteriefach
1. Öffnen Sie den Melder, indem Sie die Gehäuserückseite nach links
drehen (1)
2. Schrauben Sie die Gehäuserückseite an der gewünschten Stelle fest
3. stellen Sie an den Drahtbrücken (6) die gewünschte Funktion des
Melders ein - siehe Tabelle
1 / 2
0,9 m
Abbildung 5
CLC/TS 54-14.
