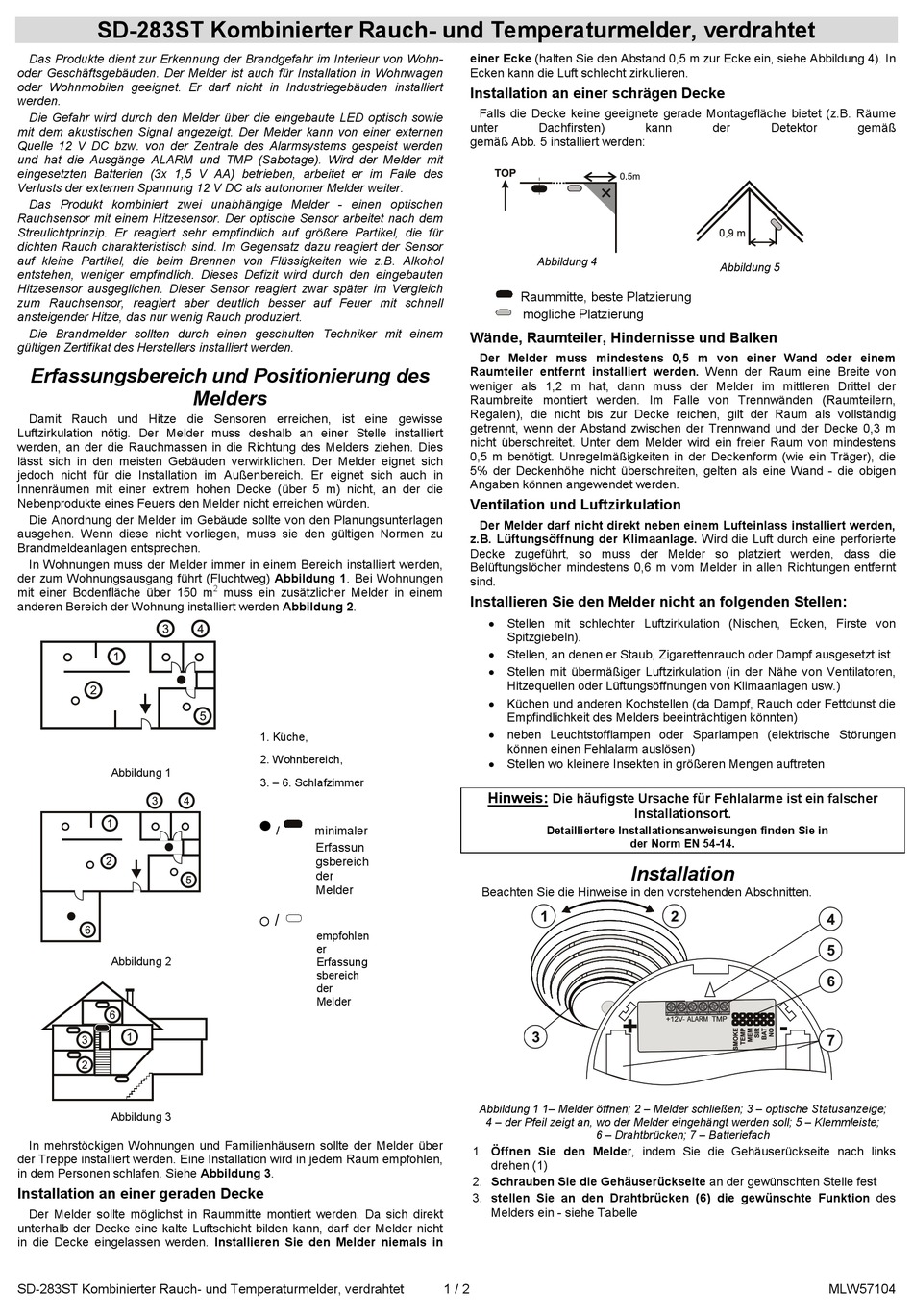

SD-283ST Kombinierter Rauch- und Temperaturmelder, verdrahtet
Das Produkte dient zur Erkennung der Brandgefahr im Interieur von Wohn-
oder Geschäftsgebäuden. Der Melder ist auch für Installation in Wohnwagen
oder Wohnmobilen geeignet. Er darf nicht in Industriegebäuden installiert
werden.
Die Gefahr wird durch den Melder über die eingebaute LED optisch sowie
mit dem akustischen Signal angezeigt. Der Melder kann von einer externen
Quelle 12 V DC bzw. von der Zentrale des Alarmsystems gespeist werden
und hat die Ausgänge ALARM und TMP (Sabotage). Wird der Melder mit
eingesetzten Batterien (3x 1,5 V AA) betrieben, arbeitet er im Falle des
Verlusts der externen Spannung 12 V DC als autonomer Melder weiter.
Das Produkt kombiniert zwei unabhängige Melder - einen optischen
Rauchsensor mit einem Hitzesensor. Der optische Sensor arbeitet nach dem
Streulichtprinzip. Er reagiert sehr empfindlich auf größere Partikel, die für
dichten Rauch charakteristisch sind. Im Gegensatz dazu reagiert der Sensor
auf kleine Partikel, die beim Brennen von Flüssigkeiten wie z.B. Alkohol
entstehen, weniger empfindlich. Dieses Defizit wird durch den eingebauten
Hitzesensor ausgeglichen. Dieser Sensor reagiert zwar später im Vergleich
zum Rauchsensor, reagiert aber deutlich besser auf Feuer mit schnell
ansteigender Hitze, das nur wenig Rauch produziert.
Die Brandmelder sollten durch einen geschulten Techniker mit einem
gültigen Zertifikat des Herstellers installiert werden.
Erfassungsbereich und Positionierung des
Damit Rauch und Hitze die Sensoren erreichen, ist eine gewisse
Luftzirkulation nötig. Der Melder muss deshalb an einer Stelle installiert
werden, an der die Rauchmassen in die Richtung des Melders ziehen. Dies
lässt sich in den meisten Gebäuden verwirklichen. Der Melder eignet sich
jedoch nicht für die Installation im Außenbereich. Er eignet sich auch in
Innenräumen mit einer extrem hohen Decke (über 5 m) nicht, an der die
Nebenprodukte eines Feuers den Melder nicht erreichen würden.
Die Anordnung der Melder im Gebäude sollte von den Planungsunterlagen
ausgehen. Wenn diese nicht vorliegen, muss sie den gültigen Normen zu
Brandmeldeanlagen entsprechen.
In Wohnungen muss der Melder immer in einem Bereich installiert werden,
der zum Wohnungsausgang führt (Fluchtweg) Abbildung 1. Bei Wohnungen
mit einer Bodenfläche über 150 m
anderen Bereich der Wohnung installiert werden Abbildung 2.
Abbildung 1
Abbildung 2
Abbildung 3
In mehrstöckigen Wohnungen und Familienhäusern sollte der Melder über
der Treppe installiert werden. Eine Installation wird in jedem Raum empfohlen,
in dem Personen schlafen. Siehe Abbildung 3.
Installation an einer geraden Decke
Der Melder sollte möglichst in Raummitte montiert werden. Da sich direkt
unterhalb der Decke eine kalte Luftschicht bilden kann, darf der Melder nicht
in die Decke eingelassen werden. Installieren Sie den Melder niemals in
SD-283ST Kombinierter Rauch- und Temperaturmelder, verdrahtet
Melders
2
muss ein zusätzlicher Melder in einem
1. Küche,
2. Wohnbereich,
3. – 6. Schlafzimmer

/ minimaler
Erfassun
gsbereich
der
Melder
/

empfohlen
er
Erfassung
sbereich
der
Melder
einer Ecke (halten Sie den Abstand 0,5 m zur Ecke ein, siehe Abbildung 4). In
Ecken kann die Luft schlecht zirkulieren.
Installation an einer schrägen Decke
Falls die Decke keine geeignete gerade Montagefläche bietet (z.B. Räume
unter Dachfirsten)
gemäß Abb. 5 installiert werden:
Abbildung 4
Raummitte, beste Platzierung
mögliche Platzierung
Wände, Raumteiler, Hindernisse und Balken
Der Melder muss mindestens 0,5 m von einer Wand oder einem
Raumteiler entfernt installiert werden. Wenn der Raum eine Breite von
weniger als 1,2 m hat, dann muss der Melder im mittleren Drittel der
Raumbreite montiert werden. Im Falle von Trennwänden (Raumteilern,
Regalen), die nicht bis zur Decke reichen, gilt der Raum als vollständig
getrennt, wenn der Abstand zwischen der Trennwand und der Decke 0,3 m
nicht überschreitet. Unter dem Melder wird ein freier Raum von mindestens
0,5 m benötigt. Unregelmäßigkeiten in der Deckenform (wie ein Träger), die
5% der Deckenhöhe nicht überschreiten, gelten als eine Wand - die obigen
Angaben können angewendet werden.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben einem Lufteinlass installiert werden,
z.B. Lüftungsöffnung der Klimaanlage. Wird die Luft durch eine perforierte
Decke zugeführt, so muss der Melder so platziert werden, dass die
Belüftungslöcher mindestens 0,6 m vom Melder in allen Richtungen entfernt
sind.
Installieren Sie den Melder nicht an folgenden Stellen:
• Stellen mit schlechter Luftzirkulation (Nischen, Ecken, Firste von
Spitzgiebeln).
• Stellen, an denen er Staub, Zigarettenrauch oder Dampf ausgesetzt ist
• Stellen mit übermäßiger Luftzirkulation (in der Nähe von Ventilatoren,
Hitzequellen oder Lüftungsöffnungen von Klimaanlagen usw.)
• Küchen und anderen Kochstellen (da Dampf, Rauch oder Fettdunst die
Empfindlichkeit des Melders beeinträchtigen könnten)
• neben Leuchtstofflampen oder Sparlampen (elektrische Störungen
können einen Fehlalarm auslösen)
• Stellen wo kleinere Insekten in größeren Mengen auftreten
Hinweis:
Die häufigste Ursache für Fehlalarme ist ein falscher
Detailliertere Installationsanweisungen finden Sie in
Beachten Sie die Hinweise in den vorstehenden Abschnitten.
Abbildung 1 1– Melder öffnen; 2 – Melder schließen; 3 – optische Statusanzeige;
4 – der Pfeil zeigt an, wo der Melder eingehängt werden soll; 5 – Klemmleiste;
6 – Drahtbrücken; 7 – Batteriefach
1. Öffnen Sie den Melder, indem Sie die Gehäuserückseite nach links
drehen (1)
2. Schrauben Sie die Gehäuserückseite an der gewünschten Stelle fest
3. stellen Sie an den Drahtbrücken (6) die gewünschte Funktion des
Melders ein - siehe Tabelle
1 / 2
kann der Detektor
0,9 m
Abbildung 5
Installationsort.
der Norm EN 54-14.
Installation
gemäß
