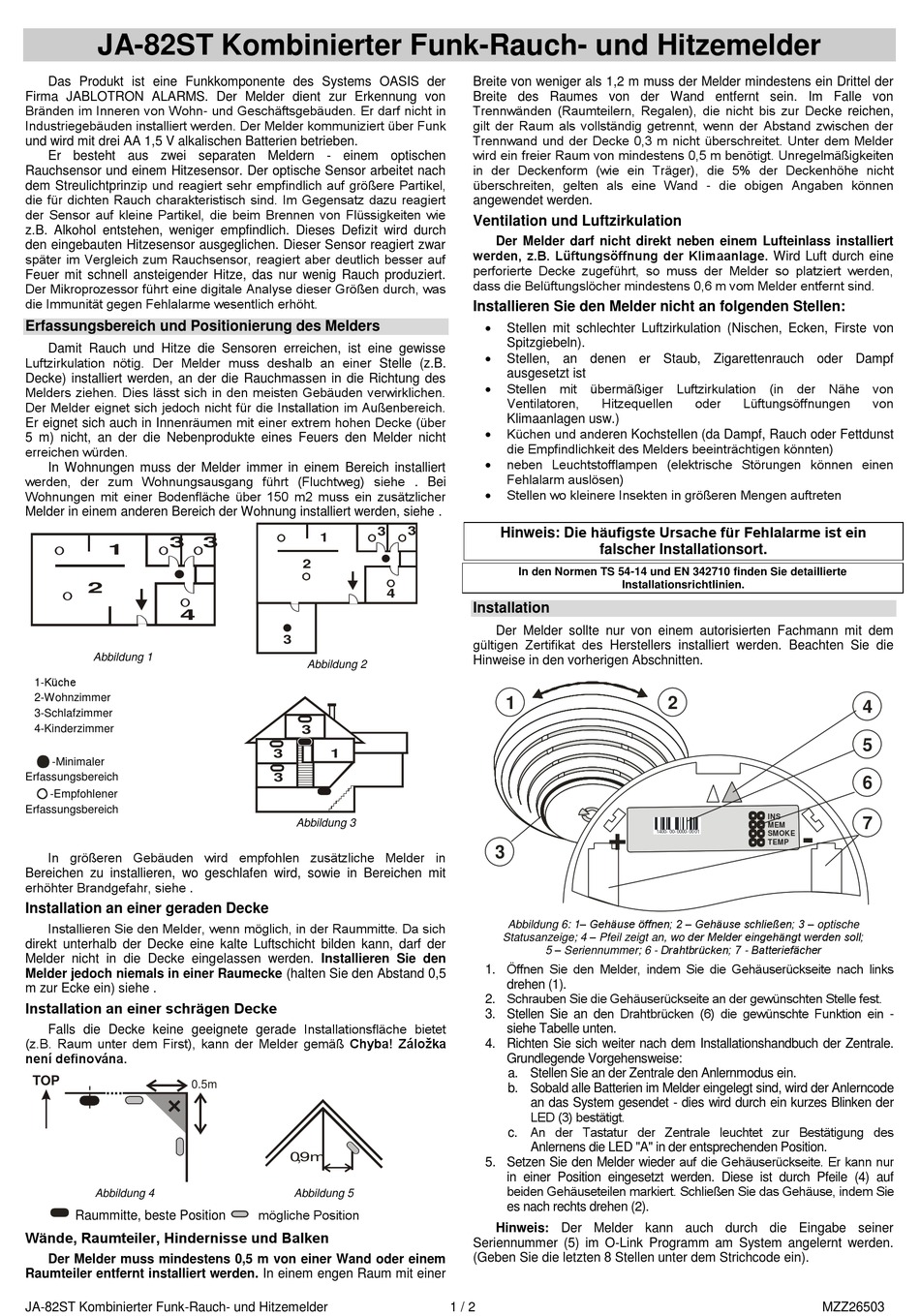

JA-82ST Kombinierter Funk-Rauch- und Hitzemelder
Das Produkt ist eine Funkkomponente des Systems OASIS der
Firma JABLOTRON ALARMS. Der Melder dient zur Erkennung von
Bränden im Inneren von Wohn- und Geschäftsgebäuden. Er darf nicht in
Industriegebäuden installiert werden. Der Melder kommuniziert über Funk
und wird mit drei AA 1,5 V alkalischen Batterien betrieben.
Er besteht aus zwei separaten Meldern - einem optischen
Rauchsensor und einem Hitzesensor. Der optische Sensor arbeitet nach
dem Streulichtprinzip und reagiert sehr empfindlich auf größere Partikel,
die für dichten Rauch charakteristisch sind. Im Gegensatz dazu reagiert
der Sensor auf kleine Partikel, die beim Brennen von Flüssigkeiten wie
z.B. Alkohol entstehen, weniger empfindlich. Dieses Defizit wird durch
den eingebauten Hitzesensor ausgeglichen. Dieser Sensor reagiert zwar
später im Vergleich zum Rauchsensor, reagiert aber deutlich besser auf
Feuer mit schnell ansteigender Hitze, das nur wenig Rauch produziert.
Der Mikroprozessor führt eine digitale Analyse dieser Größen durch, was
die Immunität gegen Fehlalarme wesentlich erhöht.
Erfassungsbereich und Positionierung des Melders
Damit Rauch und Hitze die Sensoren erreichen, ist eine gewisse
Luftzirkulation nötig. Der Melder muss deshalb an einer Stelle (z.B.
Decke) installiert werden, an der die Rauchmassen in die Richtung des
Melders ziehen. Dies lässt sich in den meisten Gebäuden verwirklichen.
Der Melder eignet sich jedoch nicht für die Installation im Außenbereich.
Er eignet sich auch in Innenräumen mit einer extrem hohen Decke (über
5 m) nicht, an der die Nebenprodukte eines Feuers den Melder nicht
erreichen würden.
In Wohnungen muss der Melder immer in einem Bereich installiert
werden, der zum Wohnungsausgang führt (Fluchtweg) siehe . Bei
Wohnungen mit einer Bodenfläche über 150 m2 muss ein zusätzlicher
Melder in einem anderen Bereich der Wohnung installiert werden, siehe .
3
1
2
4
Abbildung 1
1-Küche
2-Wohnzimmer
3-Schlafzimmer
4-Kinderzimmer
-Minimaler
Erfassungsbereich
-Empfohlener
Erfassungsbereich
In größeren Gebäuden wird empfohlen zusätzliche Melder in
Bereichen zu installieren, wo geschlafen wird, sowie in Bereichen mit
erhöhter Brandgefahr, siehe .
Installation an einer geraden Decke
Installieren Sie den Melder, wenn möglich, in der Raummitte. Da sich
direkt unterhalb der Decke eine kalte Luftschicht bilden kann, darf der
Melder nicht in die Decke eingelassen werden. Installieren Sie den
Melder jedoch niemals in einer Raumecke (halten Sie den Abstand 0,5
m zur Ecke ein) siehe .
Installation an einer schrägen Decke
Falls die Decke keine geeignete gerade Installationsfläche bietet
(z.B. Raum unter dem First), kann der Melder gemäß Chyba! Záložka
není definována.
TOP
0.5m
Abbildung 4
Raummitte, beste Position
Wände, Raumteiler, Hindernisse und Balken
Der Melder muss mindestens 0,5 m von einer Wand oder einem
Raumteiler entfernt installiert werden. In einem engen Raum mit einer
JA-82ST Kombinierter Funk-Rauch- und Hitzemelder
1
3
2
3
Abbildung 2
3
3 1
3
Abbildung 3
0 ,9 m
Abbildung 5
mögliche Position
Breite von weniger als 1,2 m muss der Melder mindestens ein Drittel der
Breite des Raumes von der Wand entfernt sein. Im Falle von
Trennwänden (Raumteilern, Regalen), die nicht bis zur Decke reichen,
gilt der Raum als vollständig getrennt, wenn der Abstand zwischen der
Trennwand und der Decke 0,3 m nicht überschreitet. Unter dem Melder
wird ein freier Raum von mindestens 0,5 m benötigt. Unregelmäßigkeiten
in der Deckenform (wie ein Träger), die 5% der Deckenhöhe nicht
überschreiten, gelten als eine Wand - die obigen Angaben können
angewendet werden.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben einem Lufteinlass installiert
werden, z.B. Lüftungsöffnung der Klimaanlage. Wird Luft durch eine
perforierte Decke zugeführt, so muss der Melder so platziert werden,
dass die Belüftungslöcher mindestens 0,6 m vom Melder entfernt sind.
Installieren Sie den Melder nicht an folgenden Stellen:

Stellen mit schlechter Luftzirkulation (Nischen, Ecken, Firste von
Spitzgiebeln).

Stellen, an denen er Staub, Zigarettenrauch oder Dampf
ausgesetzt ist

Stellen mit übermäßiger Luftzirkulation (in der Nähe von
Ventilatoren,
Klimaanlagen usw.)

Küchen und anderen Kochstellen (da Dampf, Rauch oder Fettdunst
die Empfindlichkeit des Melders beeinträchtigen könnten)

neben Leuchtstofflampen (elektrische Störungen können einen
Fehlalarm auslösen)

Stellen wo kleinere Insekten in größeren Mengen auftreten
Hinweis: Die häufigste Ursache für Fehlalarme ist ein
3
3
In den Normen TS 54-14 und EN 342710 finden Sie detaillierte
4
Installation
Der Melder sollte nur von einem autorisierten Fachmann mit dem
gültigen Zertifikat des Herstellers installiert werden. Beachten Sie die
Hinweise in den vorherigen Abschnitten.
1
3
Abbildung 6: 1– Gehäuse öffnen; 2 – Gehäuse schließen; 3 – optische
Statusanzeige; 4 – Pfeil zeigt an, wo der Melder eingehängt werden soll;
5 – Seriennummer; 6 - Drahtbrücken; 7 - Batteriefächer
1. Öffnen Sie den Melder, indem Sie die Gehäuserückseite nach links
drehen (1).
2. Schrauben Sie die Gehäuserückseite an der gewünschten Stelle fest.
3. Stellen Sie an den Drahtbrücken (6) die gewünschte Funktion ein -
siehe Tabelle unten.
4. Richten Sie sich weiter nach dem Installationshandbuch der Zentrale.
Grundlegende Vorgehensweise:
a. Stellen Sie an der Zentrale den Anlernmodus ein.
b. Sobald alle Batterien im Melder eingelegt sind, wird der Anlerncode
an das System gesendet - dies wird durch ein kurzes Blinken der
LED (3) bestätigt.
c. An der Tastatur der Zentrale leuchtet zur Bestätigung des
Anlernens die LED "A" in der entsprechenden Position.
5. Setzen Sie den Melder wieder auf die Gehäuserückseite. Er kann nur
in einer Position eingesetzt werden. Diese ist durch Pfeile (4) auf
beiden Gehäuseteilen markiert. Schließen Sie das Gehäuse, indem Sie
es nach rechts drehen (2).
Hinweis: Der Melder kann auch durch die Eingabe seiner
Seriennummer (5) im O-Link Programm am System angelernt werden.
(Geben Sie die letzten 8 Stellen unter dem Strichcode ein).
1 / 2
Hitzequellen oder Lüftungsöffnungen
falscher Installationsort.
Installationsrichtlinien.
2
INS
MEM
+
1400- 00- 0000- 00 01 SMOKE
TEMP
von
4
5
6
7
-
MZZ26503
