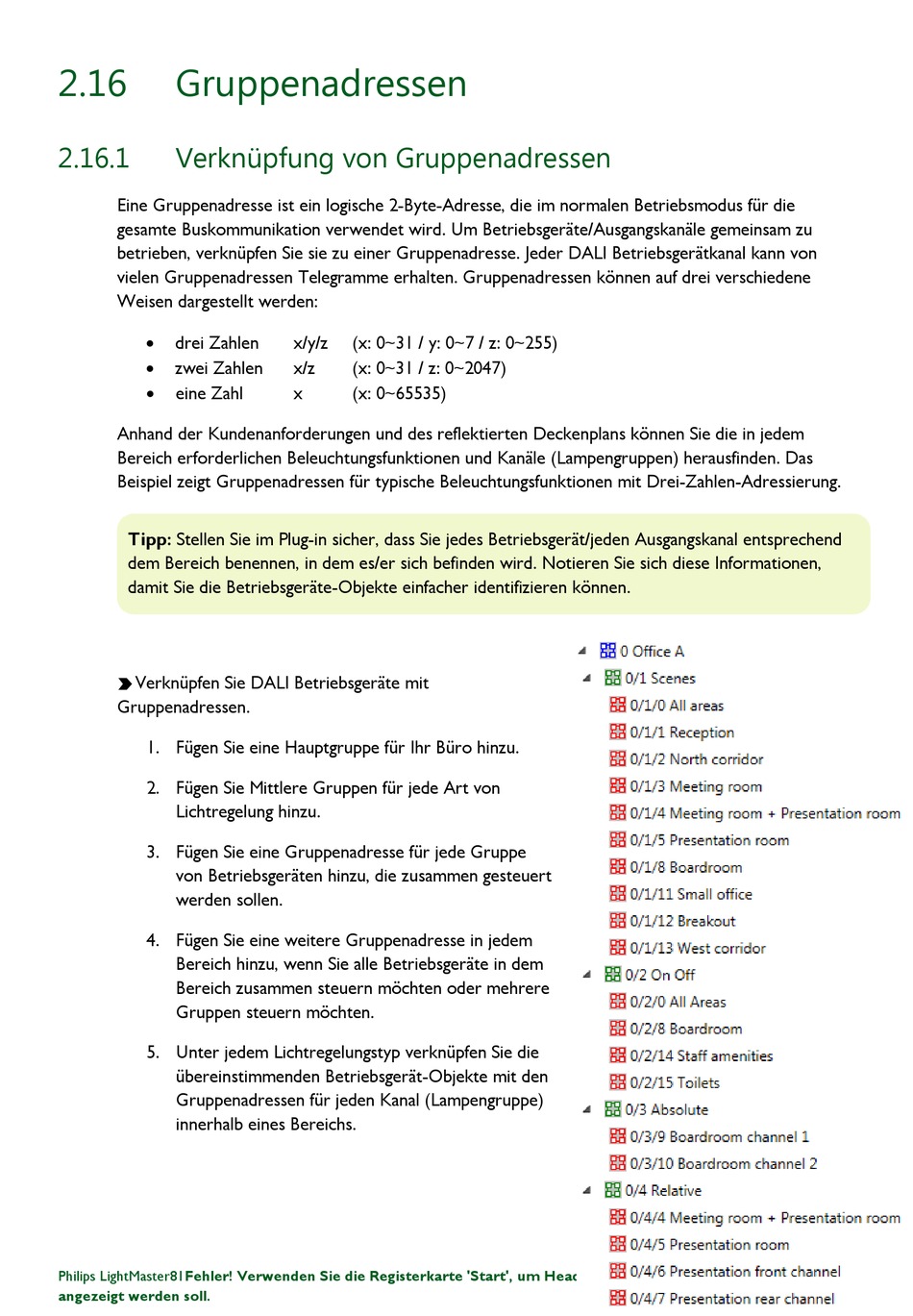

2.16
Gruppenadressen
2.16.1
Verknüpfung von Gruppenadressen
Eine Gruppenadresse ist ein logische 2-Byte-Adresse, die im normalen Betriebsmodus für die
gesamte Buskommunikation verwendet wird. Um Betriebsgeräte/Ausgangskanäle gemeinsam zu
betrieben, verknüpfen Sie sie zu einer Gruppenadresse. Jeder DALI Betriebsgerätkanal kann von
vielen Gruppenadressen Telegramme erhalten. Gruppenadressen können auf drei verschiedene
Weisen dargestellt werden:
drei Zahlen
zwei Zahlen
eine Zahl
Anhand der Kundenanforderungen und des reflektierten Deckenplans können Sie die in jedem
Bereich erforderlichen Beleuchtungsfunktionen und Kanäle (Lampengruppen) herausfinden. Das
Beispiel zeigt Gruppenadressen für typische Beleuchtungsfunktionen mit Drei-Zahlen-Adressierung.
Tipp: Stellen Sie im Plug-in sicher, dass Sie jedes Betriebsgerät/jeden Ausgangskanal entsprechend
dem Bereich benennen, in dem es/er sich befinden wird. Notieren Sie sich diese Informationen,
damit Sie die Betriebsgeräte-Objekte einfacher identifizieren können.
Verknüpfen Sie DALI Betriebsgeräte mit
Gruppenadressen.
1. Fügen Sie eine Hauptgruppe für Ihr Büro hinzu.
2. Fügen Sie Mittlere Gruppen für jede Art von
Lichtregelung hinzu.
3. Fügen Sie eine Gruppenadresse für jede Gruppe
von Betriebsgeräten hinzu, die zusammen gesteuert
werden sollen.
4. Fügen Sie eine weitere Gruppenadresse in jedem
Bereich hinzu, wenn Sie alle Betriebsgeräte in dem
Bereich zusammen steuern möchten oder mehrere
Gruppen steuern möchten.
5. Unter jedem Lichtregelungstyp verknüpfen Sie die
übereinstimmenden Betriebsgerät-Objekte mit den
Gruppenadressen für jeden Kanal (Lampengruppe)
innerhalb eines Bereichs.
Philips LightMaster81Fehler! Verwenden Sie die Registerkarte 'Start', um Heading 1 dem Text zuzuweisen, der hier
angezeigt werden soll.
x/y/z
(x: 0~31 / y: 0~7 / z: 0~255)
x/z
(x: 0~31 / z: 0~2047)
x
(x: 0~65535)
