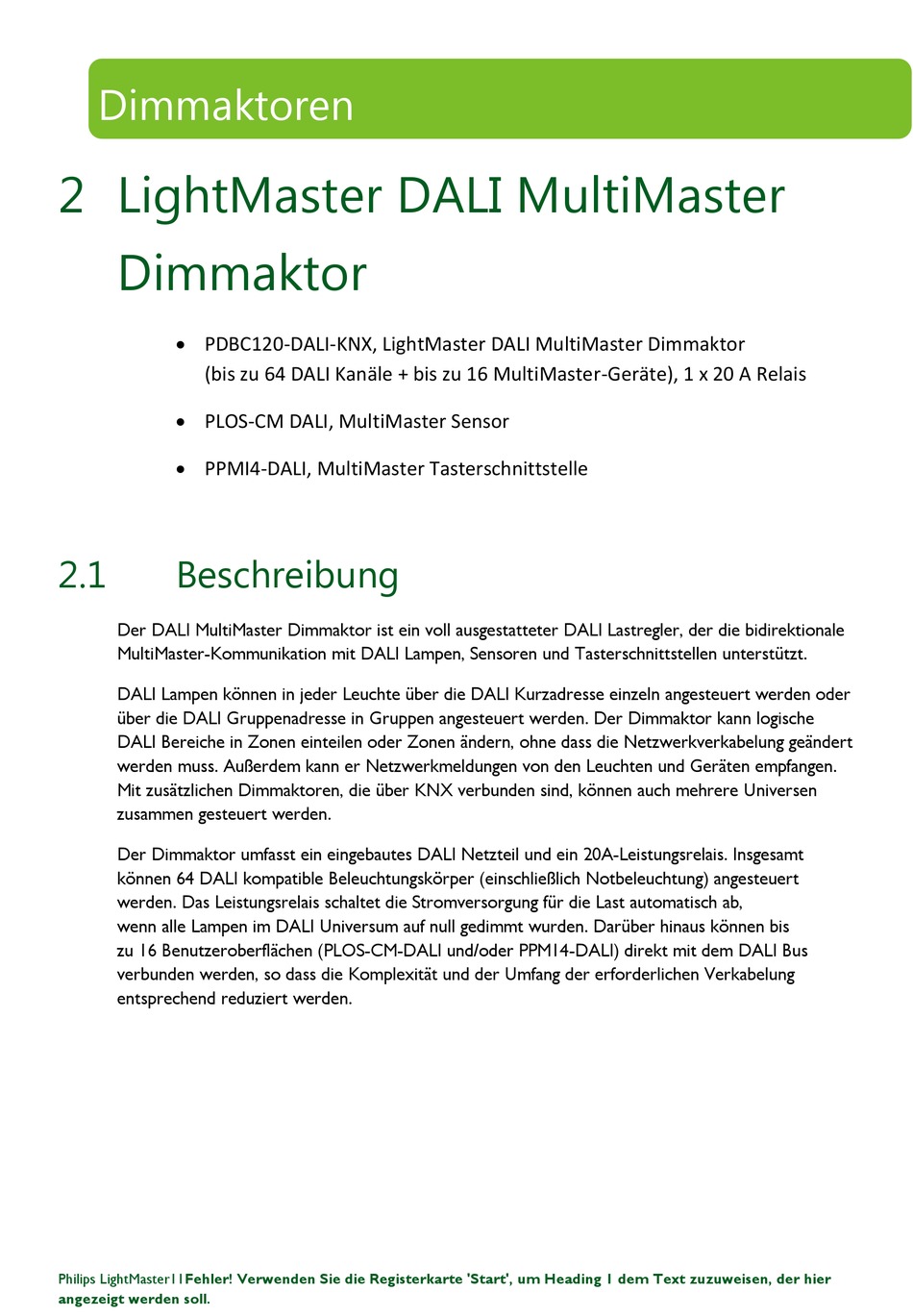

Dimmaktoren
2 LightMaster DALI MultiMaster
Dimmaktor
PDBC120-DALI-KNX, LightMaster DALI MultiMaster Dimmaktor
(bis zu 64 DALI Kanäle + bis zu 16 MultiMaster-Geräte), 1 x 20 A Relais
PLOS-CM DALI, MultiMaster Sensor
PPMI4-DALI, MultiMaster Tasterschnittstelle
2.1
Beschreibung
Der DALI MultiMaster Dimmaktor ist ein voll ausgestatteter DALI Lastregler, der die bidirektionale
MultiMaster-Kommunikation mit DALI Lampen, Sensoren und Tasterschnittstellen unterstützt.
DALI Lampen können in jeder Leuchte über die DALI Kurzadresse einzeln angesteuert werden oder
über die DALI Gruppenadresse in Gruppen angesteuert werden. Der Dimmaktor kann logische
DALI Bereiche in Zonen einteilen oder Zonen ändern, ohne dass die Netzwerkverkabelung geändert
werden muss. Außerdem kann er Netzwerkmeldungen von den Leuchten und Geräten empfangen.
Mit zusätzlichen Dimmaktoren, die über KNX verbunden sind, können auch mehrere Universen
zusammen gesteuert werden.
Der Dimmaktor umfasst ein eingebautes DALI Netzteil und ein 20A-Leistungsrelais. Insgesamt
können 64 DALI kompatible Beleuchtungskörper (einschließlich Notbeleuchtung) angesteuert
werden. Das Leistungsrelais schaltet die Stromversorgung für die Last automatisch ab,
wenn alle Lampen im DALI Universum auf null gedimmt wurden. Darüber hinaus können bis
zu 16 Benutzeroberflächen (PLOS-CM-DALI und/oder PPM14-DALI) direkt mit dem DALI Bus
verbunden werden, so dass die Komplexität und der Umfang der erforderlichen Verkabelung
entsprechend reduziert werden.
Philips LightMaster11Fehler! Verwenden Sie die Registerkarte 'Start', um Heading 1 dem Text zuzuweisen, der hier
angezeigt werden soll.
