2.1.1 Anschlüsse
Earth
Neutral
Active
20A MCB
Der PDBC120-DALI-KNX Dimmaktor ermöglicht die Gruppierung von Lampen (DALI Betriebsgerätkanälen)
und Eingabegeräten in beliebigen Konfigurationen und überwindet dadurch die Begrenzung der DALI
Spezifikation auf 16 Gruppen und 16 Szenen. So gibt zum Beispiel jede der fünf farbig hinterlegten Zonen
in dem nachstehenden Diagramm einen separaten Bereich an, der als Gruppe angesteuert werden kann
(wobei jede DALI Lampe auch einzeln angesteuert werden kann).
Das Diagramm zeigt außerdem, dass in jedem Bereich ein DALI Multifunktionssensor und
eine programmierbare DALI Tasterschnittstelle installiert sind.
Philips LightMaster12Fehler! Verwenden Sie die Registerkarte 'Start', um Heading 1 dem Text zuzuweisen, der hier
angezeigt werden soll.
N
L
DA+
DA-
IN
OUT
SUPPLY
LOOP
RELAY
DALI
KNX
PROG SW
-
+
KNX
RCD
RCD
RCD

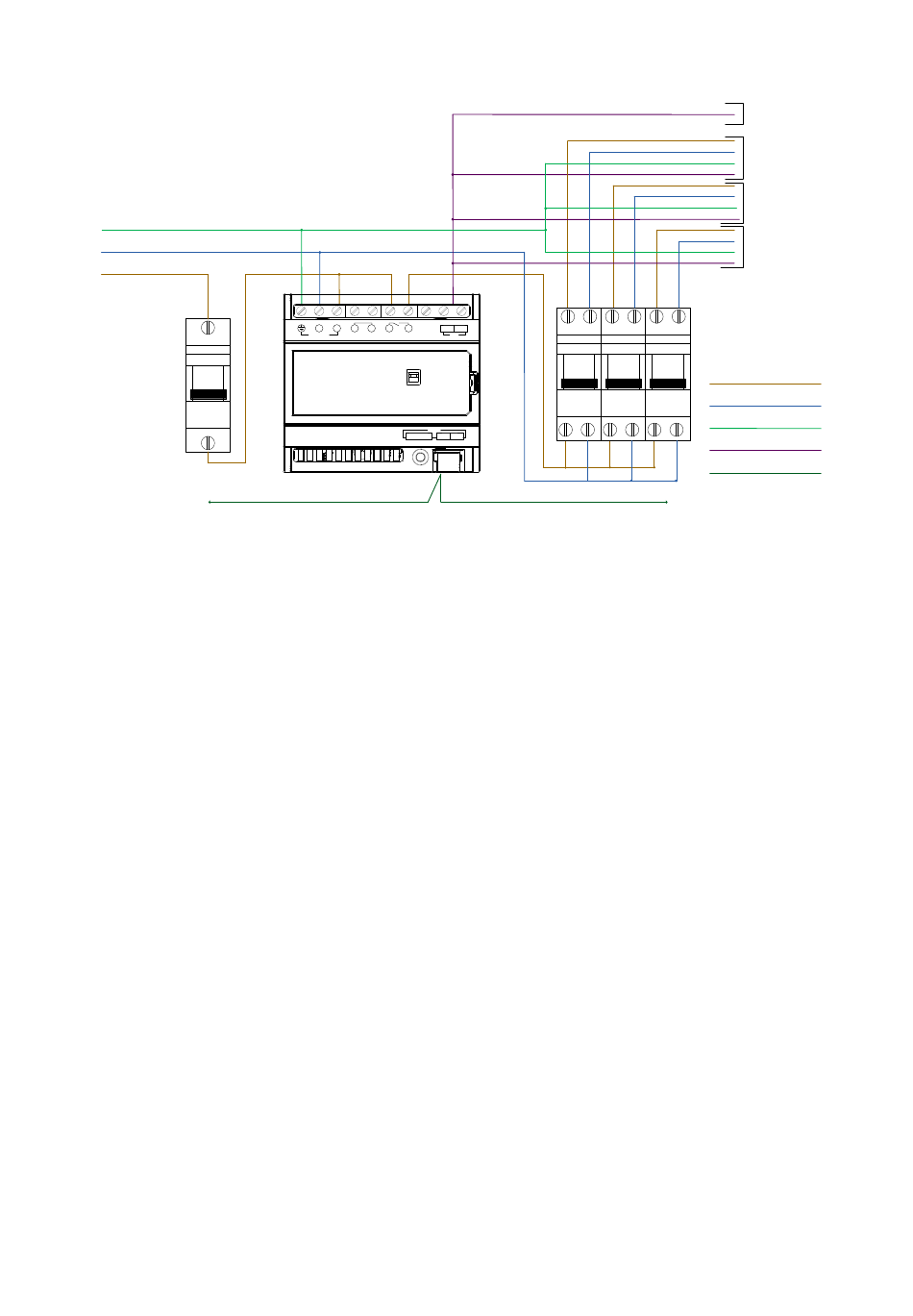

DALI sensors and
dry contact devices
Total of 64 DALI luminaires
broken up over 3 x RCDs
Key
Active
Neutral
Earth
DALI
KNX
