Richten Sie Szenen für Betriebsgerätkanäle ein.
1. Geben Sie auf der Seite DALI MultiMaster/Szenen einen Szenennamen ein.
2. Geben Sie in der Spalte Level (%) für jeden DALI Kanal in Ihrem Bereich einen
Prozentsatz ein.
3. Geben Sie bei Bedarf (erweiterte Einstellung) für jeden Kanal eine Dimmgeschwindigkeit ein.
4. Geben Sie Level 100% für Szenen mit Personenanwesenheit (Szene 1), Level 20% für
die Szene Abschaltwarnung (Szene 10) und Level 0% für die Szene Kleines Büro ohne
Personenanwesenheit (Szene 13) ein. Geben Sie Level 100% für Korridor ohne
Personenanwesenheit (Szene 11) und Level 0% für die Szene Korridor-Verknüpfung
Timeout (Szene 15) ein.
5. Aktivieren Sie das Gruppenobjekt Szene (DPT_SceneControl) für jeden DALI Kanal
in Ihrem Bereich.

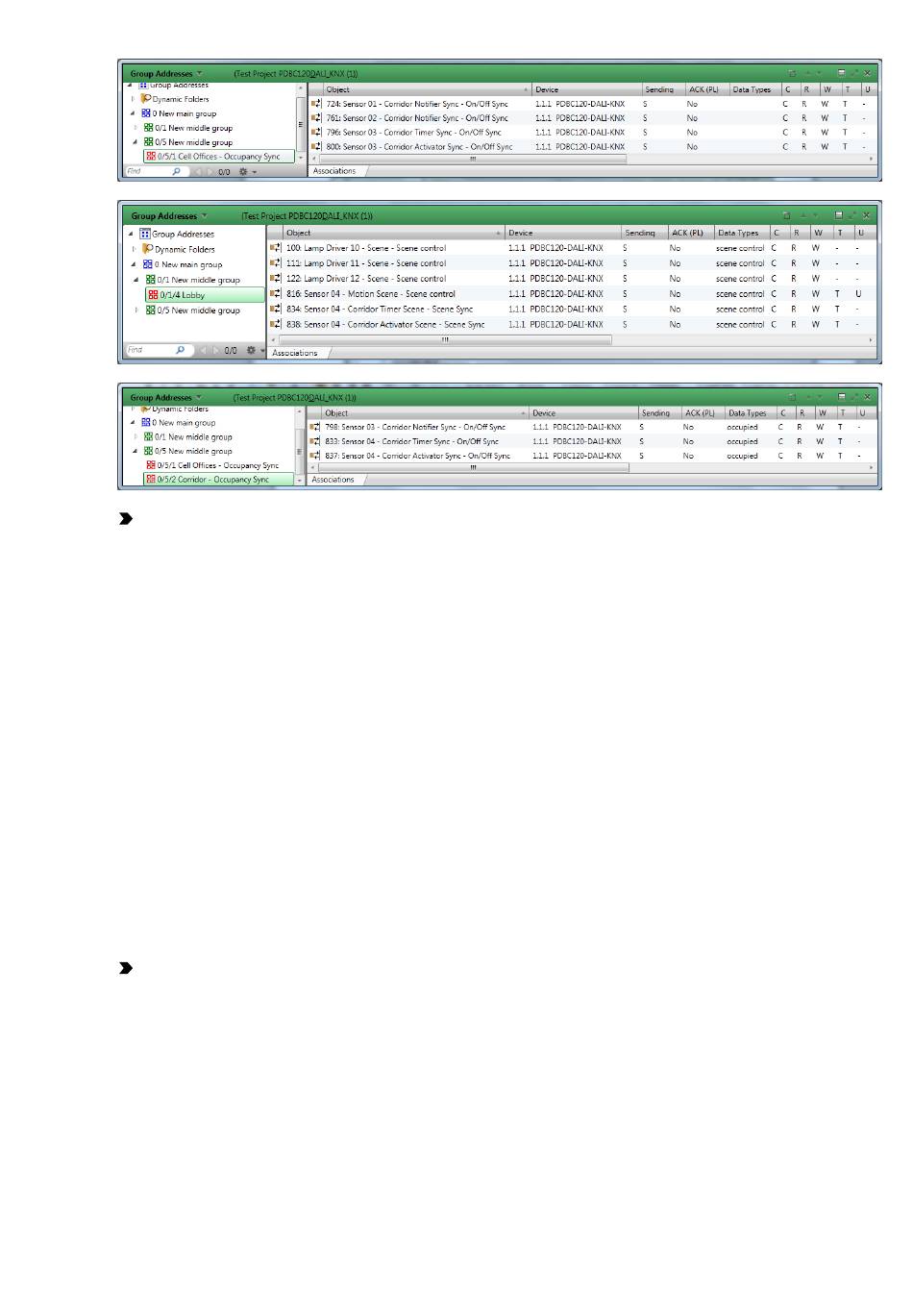

6. Verknüpfen Sie die Objekte Betriebsgerät X – Szene für die Kanäle in Ihrem Bereich
mit der Gruppenadresse der Szenensteuerung für diesen Bereich.
Konfigurieren Sie einen Sensor für Kleines Büro 1 und einen Sensor für Kleines Büro 2.
1. Wählen Sie einen DALI Sensor für Kleines Büro 1.
2. Wählen Sie auf der Seite 'Sensoranwendungen' die Anwendung 'Kleines Büro'.
3. Aktivieren Sie die Option 'Bewegungssensor verwenden'.
4. Stellen Sie für 'Der Bewegungssensor wird verwendet für' die Auswahl 'AutoAnAutoAus' ein.
5. Geben Sie Nachlaufzeit (s) ein.
6. Aktivieren Sie die Option 'Show Advanced' (Erweiterte Einstellungen zeigen).
Hierdurch wird die Option 'Korridor-Verknüpfung verwenden' angezeigt.
