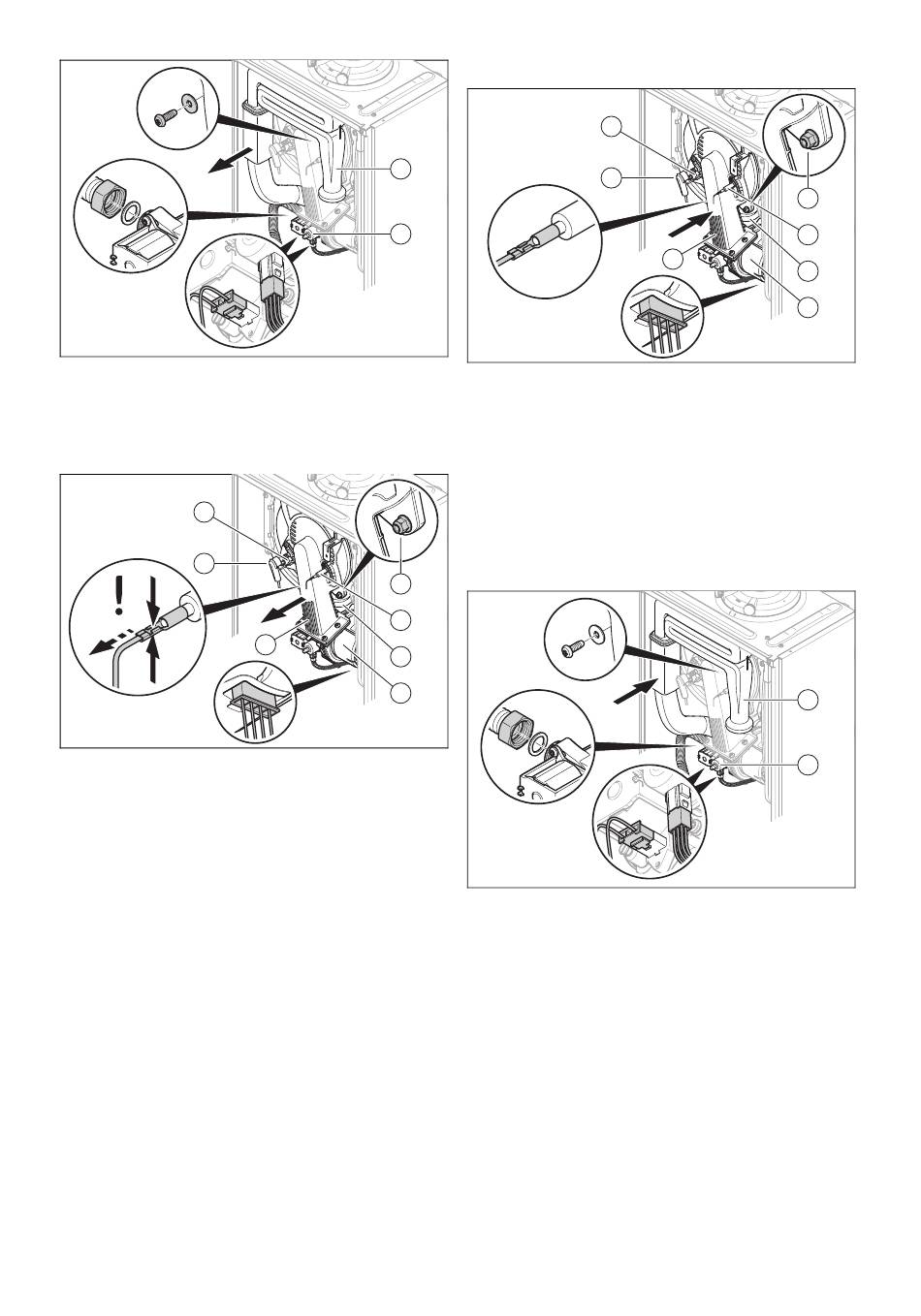

5. Drehen Sie die Halteschraube heraus und nehmen Sie
das Luftansaugrohr (1) vom Ansaugstutzen ab.
6. Schrauben Sie die Überwurfmutter an der Gasarmatur
(2) ab.
7. Ziehen Sie die zwei Stecker an der Gasarmatur ab.
2
1
8. Ziehen Sie die Stecker der Zündleitung (1), der Er-
dungsleitung von der Zündelektrode (2) und von der
Ionisationselektrode (4) ab.
9. Ziehen Sie den Stecker am Gebläsemotor (6) ab, indem
Sie die Rastnase eindrücken.
10. Schrauben Sie die vier Muttern (3) ab.
11. Ziehen Sie das komplette Thermo-Kompaktmodul (7)
vom Wärmetauscher (5) ab.
12. Prüfen Sie den Brenner und die Brenner-Dämmmatte
auf Beschädigungen. (→ Seite 26)
13. Prüfen Sie den Wärmetauscher auf Beschädigungen.
Ergebnis:
Wärmetauscher beschädigt
▶
Tauschen Sie den Wärmetauscher aus.
(→ Seite 22)
14. Prüfen Sie den Wärmetauscher auf Verschmutzungen.
Ergebnis:
Wärmetauscher verschmutzt
▶
Reinigen Sie den Wärmetauscher. (→ Seite 26)
15. Prüfen Sie die Dämmmatte des Wärmetauschers auf
Beschädigungen.
Ergebnis:
Dämmmatte beschädigt
▶
Tauschen Sie die Dämmmatte aus.
0020244381_03 ecoTEC plus Installations- und Wartungsanleitung
1
2
3
4
7
5
6
Inspektion und Wartung 11

11.3.2 Thermo-Kompaktmodul einbauen

2
1
1. Stecken Sie das Thermo-Kompaktmodul (7) auf den
Wärmetauscher (5).
2. Ziehen Sie die vier neuen Muttern (3) über Kreuz fest,
bis der Brennerflansch an den Anschlagflächen gleich-
mäßig anliegt.
–
Anzugsdrehmoment: 6 Nm
3. Stecken Sie die Stecker der Zündleitung (1), der Er-
dungsleitung (2) und der Ionisationselektrode (4) wieder
auf.
4. Stecken Sie den Stecker am Gebläsemotor (6) wieder
auf.
5. Stecken Sie die zwei Stecker an der Gasarmatur (2)
wieder auf.
6. Schließen Sie die Gasleitung mit einer neuen Dichtung
an. Sichern Sie dabei das Gasrohr gegen Verdrehen.
7. Öffnen Sie den Gasabsperrhahn.
8. Prüfen Sie das Produkt auf Dichtheit. (→ Seite 18)
9. Prüfen Sie, ob der Dichtring im Luftansaugrohr richtig
liegt.
10. Stecken Sie das Luftansaugrohr (1) auf den Ansaug-
stutzen.
11. Befestigen Sie das Luftansaugrohr mit der Halte-
schraube.
12. Prüfen Sie den Gasanschlussdruck/Gasfließdruck.
(→ Seite 17)
3
4
7
5
6
1
2
