Seite 3 ___________________ Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung SINAMICS ___________________ Einsatzvorbereitung Montage- und Betriebsanleitung ___________________ Montage SINAMICS G180 ___________________ Elektrischer Anschluss Betriebsanleitung ___________________ Inbetriebnahme ___________________ Betrieb ___________________ Instandhaltung ___________________ Ersatzteile ___________________ Diagnose, Störungen und Warnungen ___________________ Service & Support ___________________ Qualitätsdokumente ___________________...
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Inhaltsverzeichnis
Darstellung der Display-Tasten in der Betriebsanleitung ............10 Besondere Kennzeichnungen ....................10 Sicherheitshinweise ..........................13 Die fünf Sicherheitsregeln ....................... 13 Einsatz geprüfter, zugelassener und durch Siemens freigegebener Komponenten ....14 Bereiche mit besonderem Gefahrenpotenzial ................ 15 Hinweise zum Personenschutz ....................16 Hinweise zur Flüssigkeitskühlung ................... 19 Vorsichtsmaßnahmen beim Umgang mit dem Frostschutzmittel ...........
Seite 6 Montage ............................... 83 Umrichter montieren - Allgemeine Hinweise ................83 Kompaktgeräte montieren ...................... 84 Schutzdach IP21 für Kompakt- und Kompakt Plus-Geräte ........... 85 Schrankgeräte montieren ....................... 86 Externes Display montieren (Option) ..................88 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 7 Gerät ein- und ausschalten ....................125 8.1.3 Sprache einstellen ........................ 125 8.1.4 Datum und Uhrzeit einstellen ....................126 8.1.5 Auflösungstiefe der Umrichtermenüs einstellen ..............126 8.1.6 Bedienbefehle des Umrichters ....................126 8.1.7 Bedienquellen einstellen ....................... 128 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 8 Quelle für Drehzahlsollwert vorgeben .................. 164 Parametrieren ........................164 8.7.1 Funktionsweise der Parametrierung ..................164 8.7.2 Parameter vor Änderung schützen ..................166 8.7.3 Parametrierung über das Umrichter-Display ............... 166 8.7.4 Weiterführende Dokumentation zur Parametrierung ............167 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 9 Nicht zugelassene Ersatzteile ....................185 10.2 Ersatzteile ..........................185 Diagnose, Störungen und Warnungen ....................187 11.1 Ereignisspeicher auslesen ....................188 Service & Support ..........................189 Ansprechpartner in Ruhstorf an der Rott ................190 Qualitätsdokumente ..........................191 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 10 Zulässige Stoffwerte für das Kühlwasser ................205 C.11 Schwellwerte für die Lüftersteuerung .................. 206 C.12 Derating ..........................206 C.12.1 Strom-Derating ........................206 C.12.2 Spannungs-Derating ......................209 Abkürzungsverzeichnis ........................211 Index ..............................213 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 11: Einleitung
Personen und zur Vermeidung von Sachschäden ein. Wenn Sie Vorschläge zur Verbesserung des Dokuments haben, dann wenden Sie sich bitte an unser Service Center. Gültigkeit Dieses Dokument gilt für SINAMICS G180 T7 (nicht rückspeisefähig), Bestellnummer "6SE01...", ab Software Version 11C0242/CF78 Textmerkmale Textmerkmale In dieser Anleitung finden Sie folgende Textmerkmale: 1.
Seite 12: Darstellung Der Display-Tasten In Der Betriebsanleitung
Tabelle 1- 1 Darstellung der Display-Tasten im Text Taste auf dem Umrichter-Display Darstellung im Text <Ein> <Aus> <P> <S> <I> <Return> <Pfeil auf> <Pfeil ab> Besondere Kennzeichnungen In dieser Betriebsanleitung sind die folgenden Textformatierungen verwendet. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 13: Display-Text
Wenn Sie in ein Menü verzweigen müssen, dann wird der Text folgendermaßen dargestellt: "P-MASCHINENSTROMR./P-Drehzahlvorgabe/t-Hoch". Dabei symbolisiert "P- MASCHINENSTROMR." das Hauptmenü, "P-Drehzahlvorgabe" das Untermenü und "t- Hoch" den Parameter. Sie parametrieren in diesem Fall im entsprechenden Menü die Hochlaufzeit. Es können mehrere Untermenüs geschachtelt sein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 14 Einleitung 1.5 Besondere Kennzeichnungen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 15: Sicherheitshinweise
Hinweise zum Tod, schwerer Körperverletzung und Sachschäden. • Stellen Sie sicher, dass nur qualifiziertes und autorisiertes Personal am Gerät arbeitet. • Halten Sie zu jeder Zeit und bei jedem Arbeitsschritt die oben genannten fünf Sicherheitsregeln ein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 16: Einsatz Geprüfter, Zugelassener Und Durch Siemens Freigegebener Komponenten
Nicht zugelassene Komponenten Gefahr geht bei Verwendung von Komponenten aus, die nicht geprüft, nicht zugelassen und nicht durch Siemens freigegeben sind. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. • Setzen Sie ausschließlich geprüfte, zugelassene und durch Siemens freigegebene Komponenten ein.
Seite 17: Bereiche Mit Besonderem Gefahrenpotenzial
Zwischenkreis (bei Stromzwischenkreisumrichtern: in der Kommutierung) oder durch Fremd- und Hilfsnetze anstehen. Der Umrichter kann je nach Parametrierung und Verschaltung externer Bedieneinrichtungen beim Zuschalten der Netzspannung automatisch anlaufen. Bild 2-1 Bereiche mit besonderem Gefahrenpotenzial Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 18: Hinweise Zum Personenschutz
Personen, die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produktes vertraut sind und über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen. Weiterhin muss qualifiziertes Personal mit allen sicherheitsrelevanten Hinweisen und Maßnahmen der Produktdokumentation vertraut sein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 19: Sicherheitsrelevante Hinweise Zu Arbeiten Am Umrichter
Der PTC-Eingang ist kein Not-Aus-Eingang, der den Umrichter oder Motor sicher vom Netz trennt. Trennen Sie vor dem Öffnen von Abdeckungen oder Anschlusskästen am Umrichter die Spannungsversorgung sicher. Verwenden Sie z. B. einen Hauptschalter. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 20 Halten Sie nach dem Abschalten der Netzspannung die Entladezeit von 10 Minuten (5 Minuten bei Kompaktgeräten) ein, bevor Sie mit Wartungs- oder Reparaturarbeiten beginnen und berühren Sie das Gerät in dieser Zeit nicht. Messen Sie die Spannung nach Ablauf der Entladezeit. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 21: Hinweise Zur Flüssigkeitskühlung
• Beachten Sie das Kapitel "Flüssigkeitskühlung" (Seite 66). • Schützen Sie die Kühlflüssigkeitskreisläufe vor Überdruck, z. B. mit einem Überdruckventil. • Führen Sie die Verlegung und Druckprüfung entsprechend den örtlichen Sicherheitsbestimmungen und nationalen Sicherheitsrichtlinien durch. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 22: Vorsichtsmaßnahmen Beim Umgang Mit Dem Frostschutzmittel
Staub, Sand, Flusen, Späne etc.) in den Kühlkreislauf geraten können. Stellen Sie sicher, dass alle Behälter und Schläuche, mit denen Sie das Frostschutzmittel handhaben, sauber sind und ausschließlich für das Frostschutzmittel verwendet werden. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 23: Erste-Hilfe-Maßnahmen
● fachgerechte Aufstellung und Montage ● sorgfältige Bedienung ● sorgfältige Instandhaltung Das Gerät darf nur für die im Katalog vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Geräten und Komponenten verwendet werden. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 24: Hinweise Zur Anlagensicherheit
● Arbeiten an diesen Geräten oder in deren Nähe für nichtqualifizierte Personen sind untersagt. In der Produktdokumentation, insbesondere in der Betriebsanleitung, und auf dem Gerät sind daher nur solche Hinweise enthalten, die bei bestimmungsgemäßer Verwendung der Anlagen oder Maschinen für qualifiziertes Personal erforderlich sind. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 25: Security-Hinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 26: Elektrostatisch Gefährdete Bauteile (Egb)
Elektrostatisch gefährdete Bauteile (EGB) EGB–Richtlinien Sachschaden durch elektrostatische Entladung Elektronische Bauteile können bei unsachgemäßer Handhabung, Transport, Lagerung und Versand zerstört werden. Verpacken Sie elektronische Bauteile in geeigneter EGB-Verpackung z. B. EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 27 = Leitfähiger Fußboden EGB-Möbel c = EGB-Schuhe oder EGB-Schuherdungsstreifen EGB-Kleidung e = EGB-Armband Erdungsanschluss der Schränke nur in Verbindung mit EGB-Schuhen oder EGB-Schuherdungsstreifen wirksam nur in Verbindung mit leitfähigem Fußboden wirksam Bild 2-2 EGB-Hinweise Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 28: Elektromagnetische Felder
● Grenzen Sie die Gefahrenzonen ab. ● Sorgen Sie z. B. mit Abschirmungen dafür, dass die elektromagnetischen Felder an ihrer Quelle reduziert werden. ● Sorgen Sie dafür, dass das Personal entsprechende Schutzausrüstungen trägt. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 29: Funksprechgeräte Und Mobiltelefone
Wenn Sie Mobiltelefone in der Nähe des Geräts benutzen, können während des Betriebs des Umrichters Fehlimpulse erzeugt werden, die auch Körperverletzung nach sich ziehen können. Schalten Sie Mobiltelefone in der Nähe des Geräts aus. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 30: Hinweis Zu Lichtwellenleiter
Verwenden Sie zur Absicherung der externen Steuerspannung eine der folgenden Möglichkeiten: ● Geräteschutzsicherung nach EN 60127: 2 A … 6 A, träge, maximal 150 VA ● Sicherungsautomat: 2 A … 6 A, Charakteristik D, maximal 150 VA Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 31: Restrisiken
Gefährliche Berührspannungen können z. B. durch folgende Ursachen auftreten: – Bauelementeversagen – Influenz bei elektrostatischen Aufladungen – Induktion von Spannungen bei bewegten Motoren – Betrieb und/oder Umweltbedingungen außerhalb der Spezifikation – Betauung/leitfähige Verschmutzung – Fremdeinwirkungen/Beschädigungen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 32 Sachschäden die Folge sein. • Stellen Sie sicher, dass nur qualifiziertes Personal Arbeiten am Umrichter durchführt. • Beachten Sie bei allen Arbeiten die Sicherheitshinweise und Handlungsanweisungen in dieser Dokumentation und die Aufkleber am Umrichter. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 33: Beschreibung
3. Wenn die Umrichter-Software nicht mehr aktuell ist, dann aktualisieren Sie die Umrichter- Software durch Benutzung der Software "IMS". Setzen Sie sich für genauere Informationen mit dem Service Center von Siemens in Ruhstorf (Seite 190) in Verbindung. Bestellnummern / Typenbezeichnungen Die Umrichter besitzen folgende Arten der Kennzeichnung: ●...
Seite 34 6. Stelle: mechanische Ausführung 0 Kompaktgerät mit Luftkühlung Schrank mit Kompaktgeräten Schrankgerät mit Wasserkühlung Schrankgerät mit Luftkühlung 7. Stelle: frei alle SINAMICS G180 - Industrieumrichter 8. Stelle : Netzrückwirkungen nicht relevant für Schaltschrank 6-pulsiger Eingang 12-pulsiger Eingang 18-pulsiger Eingang 24-pulsiger Eingang 9.
Seite 35 15. Stelle: Kunden- bzw. Bran- Standard chenausführung Kundenausführung xyz1 Kundenausführung xyz2 16. Stelle: Versions-/ Funktions- Versions-/Funktionsstand T..7 stand Bei NRTL-Gerät (14. Stelle der Bestell-Nr. "U") endet der Spannungsbereich bei maximal 600 V, sonst 690 V. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 36: Kurzbezeichnung

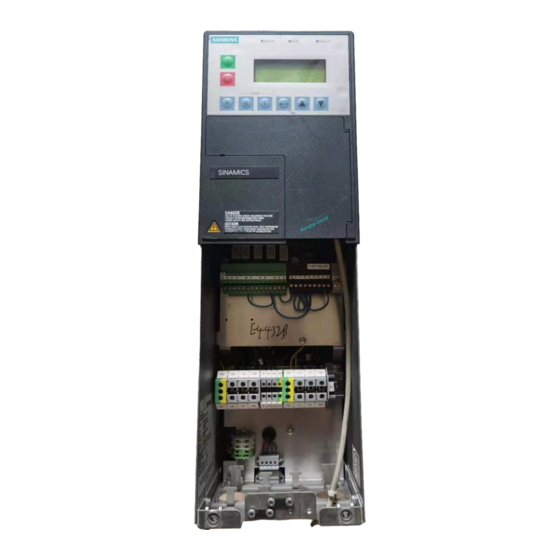

Gerätetyp 4-Quadranten Spannungs-Zwischenkreisumrichter SINAMICS G180 Gerätetyp Spannungs-Zwischenkreisumrichter SINAMICS G180 Schrankgeräteanlage mit einem oder mehreren Umrichtern. Die erzielbare Wellenleistung von allen eingebauten Umrich- tern wird addiert. Schutzart IP00 IP20 IP21 IP54 IP55 Sonstige Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 37: Weitere Ausführungsbezeichnung
Zubehör mit Bypass für Netzbetrieb mit Direkteinschaltung Zubehör gemäß NAMUR-Richtlinie NE37 mit Schalter Test-Normal Zubehör mit Hauptschalter, Griff außen Zubehör mit Hauptschalter, Griff innen Zubehör mit Hauptschalter, Hauptschütz, Not-Aus in Tür und Ort-Fern- Schalter Kundenspezifisches Zubehör Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 38 Mit CAN-Bus-Platine Mit PROFINET-Platine (Fiberoptic-Anschluss SCRJ) Mit Modbus RTU-Platine Mit PROFINET-Platine (Kupferanschluss RJ45) Mit PROFIBUS-Platine Mit Modbus TCP-IP-Platine Peripherieplatine Ohne Peripherieplatine Mit Peripherieplatine 1 Mit Peripherieplatine 2 Mit Peripherieplatine 3 Mit Peripherieplatine 4 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 39: Zubehör
Nicht zugelassene Komponenten Gefahr geht bei Verwendung von Komponenten aus, die nicht geprüft, nicht zugelassen und nicht durch Siemens freigegeben sind. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. • Setzen Sie ausschließlich geprüfte, zugelassene und durch Siemens freigegebene Komponenten ein.
Seite 40 Den Anschlussplan dieser Varianten finden Sie ab dem Kapitel "Steuerleitungsklemmen Peripherieplatine 1 (Seite 169)". Nutzen Sie die Digitaleingänge und die Analogausgänge der Peripherieplatine entsprechend den Ein- und Ausgängen auf der Haupt-Klemmleiste. Sie finden weitere Informationen im Kapitel "Standard-Steuerleitungsklemmen (Seite 168)". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 41: Elektronische Abschaltung Für "Sicherer Halt" / Ptc-Eingänge
● IEC 62061:2005 + A1:2012, Sicherheit von Maschinen - Funktionale Sicherheit sicherheitsbezogener elektrischer, elektronischer und programmierbarer elektronischer Steuerungssysteme ● IEC 62061-A2:2015, Sicherheit von Maschinen - Funktionale Sicherheit sicherheitsbezogener elektrischer, elektronischer und programmierbarer elektronischer Steuerungssystem; Änderung 2 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 42: Allgemeines Zur Elektronischen Abschaltung
Eine Abschaltung des Umrichters mit der Funktion "Sicherer Halt" ist nur gegeben, solange diese durch Öffnen der entsprechenden Sicherheitskreise ausgelöst wird. Wenn die Sicherheitskreise wieder geschlossen werden, ist eine sichere Abschaltung nicht mehr gegeben, auch dann nicht, wenn der Umrichter nicht sofort wieder anläuft. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 43: Abschaltkonzept Atex Motortemperatur-Überwachung
Wenn die Spannung ausfällt, dann unterbricht der Umrichter die Energiezufuhr zum Motor sicher, da keine Zündsignale mehr übertragen werden. Wenn zum Zeitpunkt des Spannungsausfalls eine Störung vorlag, dann bleibt der Umrichter auch bei Wiederkehr der Spannung auf Störung. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 44: Sicherer Halt" Mit Einkreisiger Auslösung
Der Eingang für "Sicherer Halt" ist kein Not-Aus-Eingang, der den Umrichter oder den Motor sicher vom Netz trennt. Trennen Sie vor dem Öffnen von Abdeckungen oder Anschlusskästen am Umrichter die Spannungsversorgung sicher. Verwenden Sie z. B. einen Hauptschalter. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 45: Sicherer Halt" Mit Zweikreisiger Ausführung
Die Software ist in der Sicherheitsbetrachtung nicht relevant. Sie dient bezüglich der Funktion "Sicherer Halt" lediglich zur Anzeige und Information. Damit Sie den Umrichter in Betrieb setzen können, müssen Sie aber trotzdem den Parameter "P-UMRICHTERDATEN/Sicher.Hlt." entsprechend einstellen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 46 Halt" mit einkreisiger oder zweikreisiger Auslösung nutzen wollen. Für die tatsächliche sicherheitsgerichtete Abschaltung über die beiden Umrichter internen Abschaltpfade ist der Parameter nicht relevant. Parameter "Sicher.Hlt. = X2:20": einkreisige Auslösung, nur über X2:19/:20 Parameter "Sicher.Hlt. = X2:20/24": zweikreisige Auslösung, zusätzlich über X2:24/:3 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 47: Überprüfen Der Funktion "Sicherer Halt
Die Meldung "Sicherer Halt" "aktiv" muss erhalten bleiben. Schließen Sie den(die) Sicherheitskreis(e) an –X2:19/:20 und ggf. –X2:24/:3. Der Umrichter bleibt zunächst noch im Status "Einschaltsperre", ändert aber die Anzei- ge auf "!! AUS2 !!" "nach "Sicherer Halt". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 48 Die Display Anzeige wechselt auf "!! Störung !!" "Anst. Sicherer Halt". 15. Schließen Sie den Sicherheitskreis an X2:19/:20 wieder und quittieren Sie die Störung. Der Umrichter wechselt in den Status "Einschaltsperre". Am Umrichter-Display erscheint die Meldung "!! AUS2 !!" "nach Sicherer Halt". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 49: Ptc-Eingänge Für Motorkaltleiter
Verwenden der Eingänge den dort angeschlossenen 100 Ω-Widerstand. Die Peripherieplatine 1 und Peripherieplatine 3 besitzen Steuerleitungsklemmen für die PTC- Eingänge. Eine Auswerteplatine fehlt jedoch. Wenn Sie Kaltleiterfühler anschließen, dann erfolgt keine Überwachung. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 50: Fühler-Kurzschlussüberwachung
Fühlerkreises. Folgen Sie der Beschreibung unter Punkt vier und fünf. 8. Wenn die Steuerspannung des Umrichters wiederkehrt und wenn nach einem Test die Störung wieder quittiert wird, dann erfolgt eine automatische Überprüfung der Sicherheitsfunktion. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 51: Bremstransistor Und Bremswiderstand
Anschluss des Bremswiderstandes. Legen Sie den Schirm an der Umrichtereinführung auf. 4. Stellen Sie den Parameter "P-UMRICHTERDATEN/Bremseinr." auf "Ein". 5. Stellen Sie die Bemessungsleistung des Widerstands unter "/P-Bremsw." und den Widerstandswert unter "/R-Bremsw." ein. Sie verhindern dadurch eine Überlastung des Widerstands. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 52: Parameterübersicht
Sie die Widerstände nebeneinander. Dies gilt auch bei Wandanbau. 3.3.4 Parameterübersicht Eine weiterführende Übersicht von allen Parametern finden Sie in der Software "IMS" oder der Anleitung zur Parametrierung. Sie finden beides im Internet (http://www.siemens.com). 3.3.5 Applikation "Werkseinstellung" Sie finden in dieser Applikation gesicherte Geräteeinstellungen, die bei der werksinternen Geräteprüfung gemacht wurden.
Seite 53: Schutzdach Ip21 Für Kompakt- Und Kompakt Plus-Geräte
Befestigungsschrauben nicht ganz an. 2. Schieben Sie das Dach unter die noch nicht ganz angezogenen Befestigungsschrauben. 3. Ziehen Sie die Befestigungsschrauben ganz an. Bei Schutzart IP21 ändert sich der Typenschlüssel von 2T2A..-... auf 2T3A..-..Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 54: Hauptschalter "Q 2T
Beispiel: Prüfstand mit Belastungseinrichtung. Sie speisen in diesem Fall nur die Verluste über das Netz ein. Die generatorisch erzeugte Energie führen Sie über den Zwischenkreis. Den elektrischen Aufbau können Sie folgender Grafik entnehmen: Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 55 ● Führen Sie die Netzanschlussleitungen von –K1:2, 4, 6 zu beiden Umrichtern gleich lang und mit gleichem Querschnitt aus. ● Sie können für die Verbindungsleitung des Zwischenkreises eine normale Leitung, z. B. H07VK im Schrank oder NYY außerhalb verwenden. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 56: Externes Display
Artikelnummer L0296033 hat die gleiche Funktionalität wie das interne Display. Sie finden weitere Informationen in den Kapiteln "Anschluss für optionales externes Display mit RS 485" (Seite 155) und "Externes Display montieren" (Seite 88). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 57: Funkentstörfilter Der Kategorie C1 (Klasse B)
Sie eine zusätzliche Drossel, wenn das eingangsseitige Netz eine größere Schieflast durch unterschiedliche Spannung an L1, L2 und L3 aufweist, oder wenn das Netz schon mit Oberwellen behaftet ist. Nehmen Sie in diesem Fall Kontakt mit dem Service Center auf. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 58: Optionaler Feldbusanschluss
LED "Online" Diese grüne LED leuchtet, wenn die Busverbindung in Ordnung ist. LED "Offline" Diese rote LED leuchtet, wenn die Busverbindung gestört ist. Überprüfen Sie den externen Busaufbau. PROFIBUS-Anschluss Sub-D-Anschlussbuchse für PROFIBUS Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 59: Profinet Io
Im Folgenden fasst der Begriff "LED" die zwei LEDs der im entsprechenden Kontext genannten Anzeige zusammen. Aufgrund der örtlichen Nähe kann es zu Verwechslungen kommen, besonders bei den LEDs für den Netzwerk- und den Modulstatus. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 60 NS: Anzeige "Netzwerkstatus" ④ MS: Anzeige "Modulstatus" ⑤ L/A/S: Anzeige "Link / Activity / Speed": Port 1 ⑥ L/A/S: Anzeige "Link / Activity / Speed": Port 2 Bild 3-7 PROFINET-Platine: Ausführung mit Fiberoptik-Anschlussbuchsen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 61 Diese Anzeige tritt in Verbindung mit einer ebenfalls roten LED "Netzwerk- status" auf. Abwechselnd Rot / Firmwareaktuali- Schalten Sie das Modul nicht aus. Grün blinkend sierung Ausschalten des Moduls während des Updates kann zu dauerhaften Schäden führen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 62: Modbus Rtu
DIL-Schalter 8, 1, 2: Baudrate, einstellbar ⑤ DIL-Schalter 3, 4: Parität, einstellbar ⑥ DIL-Schalter 5: Schnittstellentyp, einstellbar ⑦ LED "Status Hardware-Einstellungen" ⑧ LED "Bus bereit" ⑨ LED "Verarbeitung" ⑩ LED "Bus Fehler" Bild 3-8 Modbusplatine Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 63 Liste ein: 000: nicht verfügbar • 001: 1200 • 010: 2400 • 011: 4800 • 100: 9600 • 101: 19.200 (Standard bei RTU) • 110: 38.400 • 111: 57.600 • Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 64 Nicht belegt RS 232 - TX Signal (Senden) RS 232 - RX Signal (Empfangen) Nicht belegt Signal Masse + 5 V Versorgungsspannung RS 485 D0 RS 485 D1 Nicht belegt Modbus-Anschluss Sub-D Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 65: Modbus Tcp
Typenschild anhand der Bezeichnung "… _ _ _ _ T _", dass eine Modbus TCP-Platine integriert ist. Bild 3-9 Modbus TCP-Platine Interne Busverbindung Ethernet Anschlussbuchse RJ45 Konfigurationsschalter Anybus Watchdog Status LEDs Bild 3-10 Modbus TCP-Platine Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 66 über eine Filterschaltung auf dem Modul mit PE verbunden. Normalerweise unbenutzt; um Verfälschung der Signale zu verhindern sind diese Pins verbunden und über eine Filterschaltung auf dem Modul mit PE verbunden. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 67: Vor-Schaltnetzteil 300 W
Max. abgegebene Leistung 300 W Maße (L * B * H) 200 * 120 * 40 mm Gewicht 0,8 kg Umgebungstemperatur -20 ... 60 °C Bild 3-12 Platine des Vor-Schaltnetzteils (Vor-SNT 300W) Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 68: Wasserkühlung
Sie in der auftragsbezogenen Dokumentation. Das Kapitel Wasserkühlung beschreibt die Ausführung der direkten Wasserkühlung mit offenem Kühlkreislauf. Eine Rückkühlung des Kühlwassers erfolgt nicht. Sorgen Sie bauseitig für die entsprechende Kühlung des Wassers. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 69: Schema Der Direkten Wasserkühlung
Luft / Wasser-Wärmetauscher mit Lüfter für Innenraum ③ Elektromagnetventil NC ④ Elektromagnetventil NO ⑤ Absperrhahn, Regelung der Durchflussmenge ⑥ Durchflussmengen-Regelventil ⑦ Filter ⑧ Bypass - Die Ausführung ist optional Bild 3-13 Schema - Direkte Wasserkühlung Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 70: Wasserkühlung Anschließen
● Für den Anschluss werden Schlauchtüllen und Schlauchklemmen benötigt: Tabelle 3- 10 Schlauchgrößen Schlauchgröße ½ " ¾ " 1 " 1 ½ " Schlauch- 24 mm 30 mm 37 mm 51 mm Außendurchmesser Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 71: Außerbetriebnehmen Und Stillstand
Kühlwasserzusätze für die geschlossene Umrichterkühlung mit Rückkühlanlage (optional) Verwenden Sie einen Kühlwasserzusatz für die geschlossene Umrichterkühlung. Siemens empfiehlt als Zusatz für das Kühlwasser das Mittel "Antifrogen N" der Firma Clariant. Mit diesem Mittel können Sie je nach Mischungsverhältnis die entsprechende Frostsicherheit einstellen.
Seite 72 Beschreibung 3.3 Zubehör Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 73: Einsatzvorbereitung
Die Umrichter werden vom Hersteller so verpackt, dass sie mit LKWs transportiert werden können. ACHTUNG Beschädigung der Umrichter beim Transport Bei unsachgemäßem Transport können die Umrichter beschädigt werden. Beachten Sie die Umgebungsbedingungen für den Transport in den technischen Daten. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 74 Transport beschädigt werden kann und die Gewährleistung erlischt. VORSICHT Verletzungsgefahr beim Heben schwerer Lasten Kompaktgeräte, je nach Typ ab Baugröße K3, wiegen über 30 kg. Versuchen Sie nicht, Geräte über 30 kg von Hand zu heben. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 75 Einsatzvorbereitung 4.1 Umrichter transportieren Bild 4-1 Heben mit Kran Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 76: Lagerung Der Umrichter
Zerstörung der Umrichter durch unsachgemäße Lagerung Beachten Sie die Umgebungsbedingungen für die Lagerung in den technischen Daten. Wenn Sie die Umrichter im Freien lagern, dann werden die Umrichter zerstört. Lagern Sie die Umrichter in geschlossenen, trockenen Räumen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 77: Emv
– Verbinden Sie die Schranktür über möglichst kurze Massebänder mit dem Schaltschrank. ● Beschalten Sie Schütze, Relais, Magnetventile etc. im Schaltschrank mit RC-Entstörkombinationen. – Verwenden Sie keine Dioden oder Varistoren. – Nehmen Sie die Beschaltung direkt an der jeweiligen Spule vor. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 78: Beispiele Für Emv-Gerechtes Anschließen
Leitungs- oder Steueranschluss ab ca. 10 mm Außendurchmesser ② Steuerleitung bis ca. 10 mm Außendurchmesser ③ Signalleitung Sie können anstelle der Metallkabelbinder auch EMV-Verschraubungen verwenden. Entfernen Sie in diesem Fall das Blech mit den Kabelbindernasen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 79 Einsatzvorbereitung 4.3 EMV ① Signalleitung ② Steuerleitung ③ Motor- und Netzleitung Bild 4-3 EMV - Leitungsübersicht Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 80: Funkstörklasse
Bild 4-5 Schirmanschluss bei Kabeltyp NYCWY 4.3.3 Funkstörklasse Sie können die Funkstörklasse des Umrichters an der Ausführungsbezeichnung des Typenschildes oder der Auftragsbestätigung ablesen. Sie finden weitere Informationen im Kapitel "Typenbezeichnungen" (Seite 31). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 81: Emv-Umgebungskategorie
"Dies ist ein Produkt der Kategorie C2 nach EN 61800-3. Dieses Produkt kann in einem Wohnbereich bei nicht fachgerechter Installation und Inbetriebnahme Funkstörungen verursachen. In diesem Fall kann es für den Betreiber erforderlich sein, entsprechende Maßnahmen durchzuführen." Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 82: Betrieb Im Explosionsgeschützten Bereich Realisieren
14 regeln diesen Einsatz. ● Stellen Sie sicher, dass der Motor nur in dem vorgesehenen Drehzahlregelbereich betrieben wird. Tragen Sie unter "P-MOTORDATEN" und unter "P-ANTRIEBSDATEN" die am Motortypenschild angegebenen Werte für "fmin" und "fmax" ein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 83: Sicherheit Beim Abschalten
– Schleifen Sie den Kontakt des CALOMAT® in diesem Fall direkt in den Spulenkreis des Netzschützes. ● Führen Sie die Verschaltung des Netzschützes ansonsten gemäß der Beschreibung der Hauptschützfunktion im Kapitel "Schützfunktionen" (Seite 156) durch. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 84 Einsatzvorbereitung 4.4 Betrieb im explosionsgeschützten Bereich realisieren Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 85: Montage
Schadstoffen, Schimmelbildung oder dem Eindringen von Schädlingen schützen, dann kann es zu Beschädigung und Ausfall des Gerätes kommen. Schützen Sie das Gerät durch geeignete Maßnahmen vor diesen Umwelteinflüssen. Beachten Sie die vorgeschriebenen Umgebungsbedingungen in den technischen Daten. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 86: Kompaktgeräte Montieren
4. Drücken Sie das Kompaktgerät gegen die Wand und schrauben Sie die oberen beiden Befestigungsschrauben fest ein. 5. Ziehen Sie zuletzt die unteren beiden Schrauben an. Zur Demontage lockern Sie zuerst die unteren Schrauben, dann die oberen Schrauben und heben das Gerät von der Wand. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 87: Schutzdach Ip21 Für Kompakt- Und Kompakt Plus-Geräte
Befestigungsschrauben nicht ganz an. 2. Schieben Sie das Dach unter die noch nicht ganz angezogenen Befestigungsschrauben. 3. Ziehen Sie die Befestigungsschrauben ganz an. Bei Schutzart IP21 ändert sich der Typenschlüssel von 2T2A..-... auf 2T3A..-..Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 88: Schrankgeräte Montieren
Wenn Sie bei der Montage Scheiben oder Schrauben in den Schrank fallen lassen, dann kann es zur Zerstörung des Gerätes kommen. Achten Sie darauf, dass keine Scheiben oder Schrauben in das Gerät fallen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 89 Montage 5.4 Schrankgeräte montieren ① Schutzdach ② Schrauben ③ Im Schaltschrank mitgelieferte Bolzen Bild 5-2 Schutzdach Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 90: Externes Display Montieren (Option)
Anschluss bei Einbau in Schaltschranktür mit 5 m maximaler Anschlusskabel-Länge Verwenden Sie das Anschlusskabel mit der Artikelnummer L0330600. 1. Kürzen Sie das Kabel auf die erforderliche Länge. 2. Schließen Sie Leitungen mit Aderendhülsen gemäß folgender Abbildung an. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 91: Anschluss Bei Externem Einbau Mit 1.000 M Maximaler Anschlusskabel-Länge
Montage 5.5 Externes Display montieren (Option) Bild 5-4 Display - Einbau in Schaltschranktür Anschluss bei externem Einbau mit 1.000 m maximaler Anschlusskabel-Länge Bild 5-5 Display - externer Einbau Verwenden Sie geschirmte Anschlussleitungen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 92 Montage 5.5 Externes Display montieren (Option) Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 93: Elektrischer Anschluss
Wenn Sie Aluminiumkabel mit dafür nicht geeigneten Anschlüssen verbinden, kommt es zu Korrosion. Sachschäden sind die Folge. Verwenden Sie spezielle Kabelschuhe, die für die Verbindung von Aluminium mit Kupfer geeignet sind. Bei Rahmenklemmen holen Sie Information beim Siemens Service (Seite 189) ein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 94: Umrichter Absichern
Um den Umrichter sicher vom Netz trennen zu können, schalten Sie dem Umrichter einen Hauptschalter oder Leistungsschalter vor. Der Haupt- oder Leistungsschalter muss mindestens den 1,2-fachen Umrichternennstrom führen können. Das Schaltvermögen des Haupt- oder Leistungsschalters muss dem Kurzschlussstrom des speisenden Netzes entsprechen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 95: Steuerleitung Anschließen
● Sie finden weitere Informationen zu den Steuerleitungsklemmen im Kapitel "Technische Daten der Steuerleitungsklemmen" (Seite 201). Netzanschluss 6.5.1 Geeignete Netzformen Die Umrichter sind für folgende Netzformen geeignet: Tabelle 6- 1 SINAMICS G180 T7 und passende Netzformen Netzspannung Typenbezeichnung Netzform 400 V 2T..-..40.-…...
Seite 96: Netzkabel Auslegen
Schutz im Falle einer direkten oder indirekten Berührung eine Fehlerstrom- Schutzeinrichtung (RCD) oder ein Fehlerstrom-Überwachungsgerät (RCM) verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur ein RCD oder RCM vom Typ B zulässig. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 97: Netzkabel Am Umrichter Anschließen
2,5 - 120 mm² BG K5 2,5 - 120 mm² 2,5 - 120 mm² BG K51 2,5 - 120 mm² 2,5 - 120 mm² BG K6 50 - 240 mm² 50 - 240 mm² Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 98: Umrichteranschluss Bei Verschiedener Pulsigkeit
Vier Trafosekundärsysteme mit jeweils drei Phasen, also insgesamt zwölf Phasen. Die vier Systeme müssen um jeweils 15° phasenversetzt sein, z. B. durch zwei Trafos mit den Schaltgruppen Dy5,25d6,25 und Dy4,75d5,75. Den Typenschlüssel finden Sie auf dem Typenschild. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 99: Netzspannung Am Umrichter Einstellen
1-2 / 7-8 / 4-5 *Einer dieser Werte ist voreingestellt. Die in der Tabelle angegebenen Spannungstoleranzen geben den zulässigen Spannungsbereich der Lüfterversorgung an und nicht die zulässigen Toleranzen für den Leistungsanschlusses des Gerätes. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 100: Motoranschluss
● Beachten Sie, dass ein Motor ohne Fremdbelüftung bei Drehzahlen unterhalb der Bemessungsdrehzahl weniger gekühlt wird. Halten Sie daher für die Auslegung des Motors Rücksprache mit dem Motorhersteller. ● Entnehmen Sie bei der Verwendung von Motoren der Firma Siemens die jeweilige Umrichterleistung der Liste "UN03/UN04 Drehstrommotoren für drehzahlverstellbare Antriebe".
Seite 101: Wicklungsbeanspruchung
Betreiben Sie den Motor in der Schaltungsart "Stern" oder "Dreieck" entsprechend der Parametrierung des Umrichters. In den meisten Fällen ist die parametrierte Motorspannung am Umrichter identisch mit der Netzspannung. Überprüfen Sie zur Kontrolle den Parameter "P-MOTORDATEN/U-Motor". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 102: Motorkabel Auslegen
– Mit zunehmender Länge bzw. zunehmender Anzahl paralleler Kabel erhöht sich die kapazitive Belastung des Wechselrichters. – Die parametrierbare Umrichtertaktfrequenz beeinflusst die Wechselrichterbelastung. Wenn Sie die minimal mögliche Taktfrequenz parametrieren, dann reduziert sich die Wechselrichter-Belastung, so dass eine größere Kabellänge angeschlossen werden kann. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 103 Motorkabeln reduziert sich die maximal mögliche Entfernung zwischen Umrichter und Motor. Schrankgeräte sind für eine Parallelverdrahtung geeignet. Halten Sie Rücksprache mit dem Werk für die genauen Werte. Reduzieren Sie die Anzahl paralleler Leitungen auf zulässige Werte. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 104: Motorkabel Anschließen
Fühlerleitungen übertragen werden. Verlegen Sie Fühlerleitungen getrennt von den Motorleistungsleitungen. Verwenden Sie bei stärkeren induktiven oder kapazitiven Einkopplungen geschirmte Leitungen. Beachten Sie den Mindestquerschnitt der Kaltleiterkabel in den technischen Daten (Seite 203). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 105: Externe Steuerspannung
Verwenden Sie zur Absicherung der externen Steuerspannung eine der folgenden Möglichkeiten: ● Geräteschutzsicherung nach EN 60127: 2 A … 6 A, träge, maximal 150 VA ● Sicherungsautomat: 2 A … 6 A, Charakteristik D, maximal 150 VA Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 106: Hardware Auf Externe Steuerspannung 230 V Ac Umstellen
3. Lösen Sie bei der rechten Seitenwand alle Schrauben, die von außen sichtbar sind und eine innere Mutter im Anschlussbereich. Heben Sie die Seitenwand ab. 4. Stecken Sie den Stecker um. 5. Gehen Sie zur Montage in umgekehrter Reihenfolge vor. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 107: Kompaktgeräte Der Größe Bis 225 Mm Vorbereiten
Schwenkteil nach rechts auf und hängen Sie den Schwenkteil gemäß unterem Bild in die Seitenwand ein. 4. Stecken Sie den Stecker um. 5. Gehen Sie zur Montage in umgekehrter Reihenfolge vor. Kompaktgerät Baugröße mit 165 mm Kompaktgerät Baugröße mit 225 mm Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 108 Wenn Sie auf der oberen Platine "Lüfterversorgung" den Anschluss der Buchsen -X100 / 200 für "extern" / "intern" umstecken, dann kann es zu Fehlfunktionen kommen. Belassen Sie diesen Anschluss in der ursprünglichen Konfiguration. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 109: Kompaktgeräte Der Baugröße K4 Mit 690 V Vorbereiten
1. Drehen Sie die vier Befestigungsschrauben des grauen Deckels um 90° und heben Sie den Deckel ab. 2. Schrauben Sie die blaue Abdeckung an der Schraube über -X25 ab und heben Sie die Abdeckung nach oben ab. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 110 Wenn Sie auf der oberen Platine "Lüfterversorgung" den Anschluss der Buchsen -X100 / 200 für "extern" / "intern" umstecken, dann kann es zu Fehlfunktionen kommen. Belassen Sie diesen Anschluss in der ursprünglichen Konfiguration. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 111: Kompaktgeräte Der Baugröße K5/51 Mit 690 V Vorbereiten
Wenn Sie auf der oberen Platine "Lüfterversorgung" den Anschluss der Buchsen -X100 / 200 für "extern" / "intern" umstecken, dann kann es zu Fehlfunktionen kommen. Belassen Sie diesen Anschluss in der ursprünglichen Konfiguration. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 112: Kompaktgeräte Der Baugröße K6 Mit 690 V Vorbereiten
Auftreten von Fehlfunktionen Wenn Sie auf der Platine "Schaltnetzteil" den Anschluss der Buchsen -X2 / 5 für "extern" / "intern" umstecken, dann kann es zu Fehlfunktionen kommen. Belassen Sie diesen Anschluss auf "extern". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 113: Externe Steuerspannung 230 V Ac Bei Kompaktgeräten Anschließen
Kunststoffabdeckung auf einer Platine, oberhalb der Motorklemmen. 6.7.2.5 Steuerspannung 230 V AC bei Schrankgeräten Schrankgeräte greifen die Steuerspannung für die Elektronik vom Steuertrafo ab. Sie finden weitere Informationen im Stromlaufplan des Gerätes. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 114: Externe Steuerspannung 24 V Dc Anschließen
● Stellen Sie den Umrichter von interner Steuerspannung über den Zwischenkreis auf externe Steuerspannung um. ● Tauschen Sie die Platine Schaltnetzteil L0353151 gegen Platine SNT24V L0353161. Vorgehensweise Schließen Sie die externe Steuerspannung an die Klemmen 1 (0 V) und 2 (+24 V) an. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 115 Verwenden Sie folgende Anschlusswerte: Maximaler Querschnitt 2,5 mm² Absicherung Geräteschutzsicherung nach EN 60127: 6 A, träge, • maximal 100 VA Sicherungsautomat: 6 A, Charakteristik D, • maximal 100 VA Spannung +24 V DC ±15 % Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 116 Elektrischer Anschluss 6.7 Externe Steuerspannung Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 117: Inbetriebnahme
Entnehmen Sie die Drehmomente der Drehmomententabelle im Kapitel "Anzugsdrehmomente für Leistungskabel" (Seite 201). 3. Überprüfen Sie bei Geräten ab 160 kW auch die internen Leistungsanschlüsse. Bei längerem Transport können sich die Anschlüsse lockern. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 118: Überprüfen Der Angelegten Spannungen
Sie finden genauere Informationen im Kapitel "DIL-Schalter S1 und S2" (Seite 149). Isolationsprüfung durchführen 1. Treffen Sie die notwendigen Sicherheitsmaßnahmen wie Abschranken benachbarter Anlageteile usw. 2. Verbinden Sie die Klemmen U1, V1, W1, U2, V2, W2. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 119: Prüfen Mit Netzspannung Und Ohne Motor
● Die Option "Peripherieplatine 2 / 4", erkennbar an der letzten Stelle der Typenbezeichnung auf dem Typenschild, hat sicherheitsgerichtete Eingänge. Überprüfen Sie diese Eingänge gemäß der Beschreibung "Sicherer Halt" (Seite 42). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 120: Applikation Und Bedienung Wählen
Stellen Sie gegebenenfalls den Steuer-/Lüftertrafo richtig ein. 2. Weitere Informationen finden Sie im Kapitel "Netzanschluss" (Seite 93). Motordaten anpassen 1. Geben Sie unter "P-MOTORDATEN/" zuerst die Regelungsvariante des Umrichters, bzw. den Motortyp ein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 121 6. Wählen Sie die Menü-Ebene "Expert" an, um den Menüpunkt "P-REGLERPARAMETER" zu erreichen. – Stimmen Sie das optimale Regelverhalten Ihrer Anlage bei Lastwechsel und Drehzahlverstellung unter "P-REGLERPARAMETER" ab. – Stellen Sie im Nennbetrieb die Werte für "/P n-Regler" und "/Tn n-Regler" ein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 122 Drehzahlregelkreis - zu kurzer Tn-Regler Drehzahlregelkreis - zu hoher P-Regler Für alle Motortypen gilt: ● Geben Sie die Typenschilddaten des Motors für Sinusbetrieb ein. ● Sie finden diese Daten auf dem Motortypenschild. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 123: Prüfen Mit Netzspannung Und Mit Motor
– Der Umrichter berechnet aus den Messwerten den momentanen Gesamtwiderstand von Motorwicklung und Motorzuleitung. Drehrichtung kontrollieren 1. Prüfen Sie bei niedriger Drehzahl die Drehrichtung direkt am Motor. 2. Überprüfen Sie bei "Drehfeld/beide" die Drehrichtungskontrolle für beide Drehrichtungen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 124: Vibration Kontrollieren
Beschleunigung oder Abbremsung, den Motorstrom auf dem Typenschild nicht übersteigt. Messwerte dokumentieren, Parameterdatei speichern Dokumentieren Sie alle Messwerte der Inbetriebnahme in einem Messprotokoll und speichern Sie die Parameter des Umrichters mit der Software "IMS" ab. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 125: Betrieb
Die Leuchtdioden "READY", "RUN" und "FAULT" zeigen den aktuellen Status des Umrichters an. Am Klartextdisplay können Sie folgende Daten ablesen: ● Aktuelle Istwerte des Umrichters, z. B. Motorstrom ● Alle Parameter ● Alle gespeicherten Fehlermeldungen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 126 Wenn Sie die Taste <S> drücken, dann gelangen Sie zurück in die Statusan- zeige mit den Istwerten. Quittieren Sie anstehende Fehler, indem Sie die Tasten <S+I> gleichzeitig drücken. Drücken Sie <P>, um in das Parametriermenü bzw. um eine Parameter- Menüstufe höher zu gelangen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 127: Gerät Ein- Und Ausschalten
1. Starten Sie das PC-Tool "IMS" und verbinden Sie den Umrichter mit dem PC. 2. Wählen Sie die Sprache aus über die Software "IMS" unter "Online-Funktionen, Sprache übertragen…". Hinweis Verlust einer Displaysprache Jede neu in den Umrichter übertragene Displaysprache überschreibt eine der vorhandenen Sprachen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 128: Datum Und Uhrzeit Einstellen
Starten über den Befehl "Reset". Beim erneuten Starten muss der Umrichter erst vorgeladen werden. – Die Ansteuerung von "Aus1" und "Aus2" über die Steuerleitungsklemmleiste erfolgt mit einem Öffner (NC = normally closed). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 129 Sie, ob evtl. die Reversierfunktion angesteuert und gleichzeitig nur eine Drehrichtung freigegeben ist. ● "Motorpoti" Sie können ähnlich einem mechanischen Motorpotentiometer mit den Tasten <Pfeil auf> bzw. <Pfeil ab> den Sollwert ändern. Die Stellung des Motorpotis wird bei Spannungsausfall gespeichert. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 130: Bedienquellen Einstellen
Arbeitsweise der Displaytasten und Digitaleingänge. Sie finden weitere Details im Kapitel "Standard-Bedieneinstellungen" (Seite 135). Änderungen im Menü "P-BEDIENUNG/" bewirken unter "P-BEDIENUNG/Bed." den Zusatz "spez." als Hinweis, dass etwas gegenüber dem Standard geändert wurde. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 131: Kommunikationsmöglichkeiten
Betrieb 8.1 Bedienen 8.1.9 Kommunikationsmöglichkeiten Bild 8-2 Kommunikationsmöglichkeiten Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 132: Bedeutung Der Abkürzungen Für Bedienfunktionen
Über "Rkt. BUS" und "Timeoutzeit" stellen Sie ein, wie und nach welcher Zeit der Umrichter auf eine Unterbrechung des Feldbusanschlusses reagiert. Sie finden weitere Hinweise im Kapitel "Optionaler Feldbusanschluss (Seite 56)". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 133: Funktion Von "P-Digitalausgänge
Sie müssen eine PROFINET-Busverbindung zwischen den relevanten Umrichtern (über Port 1 bzw. Port 2 der jeweiligen PROFINET-Platine) und der Ethernet-Schnittstelle des PCs aufbauen. Alle Teilnehmer müssen eine eindeutige IP-Adresse aufweisen, sowie sich im identischen Subnetz befinden. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 134: Kommunikation Über Profinet Io
Kommunikation über PROFINET IO 8.1.15.1 Kommunikationsdienste und verwendete Portnummern bei PROFINET IO Die PROFINET-Platine der SINAMICS G180-Umrichter unterstützt die in der folgenden Tabelle aufgeführten Kommunikationsprotokolle. Diese Informationen benötigen Sie, um Security-Maßnahmen (z. B. eine Firewall) zum Schutz des Automatisierungssystems auf die verwendeten Protokolle abzustimmen.
Seite 135: Übersicht
8.1.15.2 Übersicht Netzwerksicherheit umfasst alle Maßnahmen zur Planung, Ausführung und Überwachung der Sicherheit in Netzwerken. Dies beinhaltet die Kontrolle aller Schnittstellen, z. B. zwischen Büro- und Anlagennetzwerk oder der Fernwartungszugänge zum Internet. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 136: Netzwerksicherheit
Auch die Produktionsnetze sollten in separate Automatisierungszellen unterteilt werden, um kritische Kommunikationsmechanismen zu schützen. Allgemeine Security-Maßnahmen Befolgen Sie auch innerhalb von Schutzzonen die allgemeinen Security-Maßnahmen, z. B. den Einsatz eines Virenscanners oder die Reduktion von Angriffspunkten. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 137: Netzsegmentierung Mit Scalance S
8.2 Standard-Bedieneinstellungen 8.1.15.5 Netzsegmentierung mit SCALANCE S Um den Anforderungen nach Netzwerkschutz und -segmentierung gerecht zu werden, bietet Siemens die SCALANCE S Security-Modules an. Diese Module unterstützen diverse Security-Funktionalitäten. Weitere Informationen zur SIEMENS SCALANCE S finden Sie im Internet (http://w3.siemens.com/mcms/industrial-communication/de/ie/industrial-ethernet- security/scalance-s/Seiten/Default.aspx).
Seite 138: Steuerverhalten Bei "Fern" (Statisch)
Von "std siss" abweichende Bedienung Die Bedienung "Drehzahl Ein" bei "Fern"-Betrieb ist dynamisch. Mit einem Schließertaster an -X2:11 starten Sie den Antrieb. Mit einem Öffner an -X2:10 fahren Sie den Umrichter auf Drehzahl 0. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 139: Bedienung "Std Dids
● "Reset" (NO): Setzen Sie Störungen und "Schnellstop" mit einem 24 V-Impuls an -X2:14 zurück. ● "Reglerfreigabe dynamisch": Geben Sie den Umrichter mit einem Schließerkontakt an -X2:9 frei. Wenn Sie den Kontakt an -X2:8 öffnen, dann trudelt der Antrieb aus. Der Umrichter löscht alle Selbsthaltefunktionen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 140: Bedienung "Std Didd
Sie zusätzlich unter "P-PARAMETERSCHALTER/AW" das Bit "AE 1" für Analogsollwert 1 auf "MPoti" um. Die Motorpotifunktion ist nun im "Normal"-Betrieb gültig, im Testbetrieb ist sie nicht gültig. "Reset" (NO): Setzen Sie Störungen und "Schnellstopp" mit einem 24 V-Impuls an -X2:14 zurück. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 141: Steuerverhalten Bei "Test" (Dynamisch)
Reglersperre. Der Antrieb trudelt aus und kann nicht mehr gestartet werden. Das Umrichter-Display zeigt die Meldung "Verriegelung". ● "Aus" (NC): Wenn Sie das 24 V-Signal an -X2:11 wegschalten, dann aktivieren Sie die Reglersperre. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 142: Von "Namur 1" Abweichende Bedienung
Von "NAMUR 1" abweichende Bedienung Die Bedienung der Reglersperre bei "Normal"-Betrieb ist dynamisch. ● Mit einem Schließertaster an -X2:10 starten Sie den Antrieb. ● Mit einem Öffner an -X2:11 sperren Sie den Umrichter. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 143: Bedienung Nach "Namur 3
Reglersperre. Der Antrieb trudelt aus und kann nicht mehr gestartet werden. Das Umrichter-Display zeigt die Meldung "Verriegelung". ● "Aus" (NC): Wenn Sie das 24 V-Signal an -X2:10 wegschalten, dann geben Sie den Befehl für "Drehzahl Aus". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 144: Von "Namur 3" Abweichende Bedienung
Von "NAMUR 3" abweichende Bedienung Die Bedienung "Drehzahl Ein" bei "Normal"-Betrieb ist dynamisch. ● Starten Sie den Antrieb mit einem Schließertaster an -X2:10. ● Geben Sie den Befehl "Drehzahl Aus" mit einem Öffner an -X2:11. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 145: Bedienung Nach "Namur 5
● "Aus" (NC): Wenn Sie das 24 V-Signal an -X2:10 wegschalten, dann geben Sie den Befehl für "Drehzahl Aus". ● Wenn Sie während der Bremsphase die Kontakte "Verriegelung" oder "Aus" wieder schließen, dann beschleunigt der Antrieb sofort auf den eingestellten Sollwert. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 146: Von "Namur 5" Abweichende Bedienung
Von "NAMUR 5" abweichende Bedienung Die Bedienung "Drehzahl Ein" bei "Normal"-Betrieb ist dynamisch. ● Starten Sie den Antrieb mit einem Schließertaster an -X2:10. ● Geben Sie den Befehl "Drehzahl Aus" mit einem Öffner an -X2:11. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 147: Ansteuerung Der Externen Verbindungen Des Umrichters
Sachschaden durch zu geringe Isolation kommen. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. Schließen Sie nur Geräte und Kabel an die Steuerleitungsklemmen an, die der jeweiligen Spannungsklasse (DVC), beschrieben in diesem Abschnitt, entsprechen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 148 Betrieb 8.4 Ansteuerung der externen Verbindungen des Umrichters Steuer- und Leistungskreise sind nach EN 61800-5-1 sicher getrennt. Die folgenden Grafiken zeigen den prinzipiellen Aufbau: Bild 8-14 Externe Verbindungen und Spannungsklassen, Übersicht Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 149 120 V 1.000 V 4.500 V 1.500 V > 1.000 V > 4.500 V > 1.500 V Nähere Informationen zu den Steuerleitungsklemmen entnehmen Sie dem Kapitel "Technische Daten der Steuerleitungsklemmen (Seite 201)". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 150: Sub-D- Und Usb-Anschlüsse Und Dil-Schalter
-X101: HTL-Drehzahlgeber ⑥ -X26: Zusätzliche RS 485-Schnittstelle, nicht potenzialgetrennt. Diese ist die Standardschnitt- stelle für den Anschluss des externen Bedienfelds (nur für nahen Einbau in der Schranktür). Bild 8-16 Schnittstellen am Umrichter Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 151: Usb-Schnittstelle
-X2:34 … 36 S1:3 ON: UR-Initialisierung OFF: S1:4 ON: Flashen in Verbindung mit S1:3 = ON OFF: Hinweis Fernflashen Zum Fernflashen müssen die DIL Schalter S1:1 und S1:4 auf "ON" gestellt sein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 152 -X2:53 - -X2:51 0 0 0 Kaltleiter-Eingang -X2:53 - -X2:51 0 1 0 KTY84 130-Eingang -X2:53 - -X2:51 0 1 1 PT100-Eingang -X2:53 - -X2:51 X X X Spannungseingang -X2:54 - -X2:51 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 153: Geber Anschließen
Der umrichterseitige Anschluss ist als Buchse ausgeführt. ● Verwenden Sie diesen Geber nur bei feldorientierter Regelung mit einer Drehzahlgenauigkeit < 1 %. ● Verbinden Sie den Geber mechanisch starr mit dem Motor. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 154: Ttl-Geber An -X25 Anschließen
● Verwenden Sie diesen Geber nur bei feldorientierter Regelung mit einer Drehzahlgenauigkeit < 1 %. ● Verbinden Sie den Geber mechanisch starr mit dem Motor. ● Setzen Sie kein Getriebe zwischen Geber und Motor. Bild 8-19 TTL-Geber an -X25 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 155: Htl-Geber An -X101 Anschließen
Bild 8-20 HTL-Geber an -X101 ● Legen Sie bei Eigenfertigung der Geberleitungen den Kabelschirm nur auf der Umrichterseite auf. 8.4.7 PC über USB an -X50B anschließen Bild 8-21 PC an -X50B über USB Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 156: Pc Über Rs 232 An -X51 Anschließen
Sie nur die benötigten Pins belegen. Weitere Informationen zur Kontaktaufnahme von PC und Umrichter usw. können Sie der Hilfe zur Software "IMS" entnehmen. ● Legen Sie den Kabelschirm beidseitig am Sub-D-Gehäuse auf. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 157: Anschluss Für Optionales Externes Display Mit Rs 485
Die Schnittstelle -X26 ist nur für den nahen Einbau eines externen Displays, etwa in der Schranktür geeignet. Um Befehle über ein externes Display an -X26 an den Umrichter zu geben, stellen Sie die entsprechende Befehlsquelle in der Parametrierung auf "intern". Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 158: Sonderfunktionen
NS k. Störung Nein NS BetrBereit Nein Nein NS Betr-Frei Nein Nein NS Betrieb Nein Nein MS k. Störung Nein MS BetrBereit Nein Nein MS Betr.Frei Nein Nein MS Betrieb Nein Nein Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 159: Netzschütz
Versorgungsspannung für die Steuerelektronik vor dem Hauptschütz abgegriffen wird. Weitere Informationen finden Sie im Kapitel "Externe Steuerspannung bei Kompaktgeräten anschließen" (Seite 111). Führen Sie die Verdrahtung gemäß folgendem Plan aus: Bild 8-25 Netzschützfunktion Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 160 Stellen Sie zur Aktivierung der Hauptschützfunktion Folgendes ein: ● Die Vorwahl bei den Ein- / Ausgängen für die Ansteuerung muss folgendermaßen lauten: – "P-ANTRIEBSDATEN/A=Namur" oder – "P-DIGITALAUSGÄNGE/Relais 2=Hauptschütz" und "P-BEDIENUNG/Rückm.HS=X2:8" ● Bei "P-GERÄTEVERHALTEN/HS-Fkt." muss die Einstellung "NS…" eingetragen sein. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 161: Motorschütz
● Wählen Sie davon abweichend bei "P-GERÄTEVERHALTEN/HS-Fkt." als Wert die Parameter, die ein "MS" für Motorschütz vorangestellt haben. ● Legen Sie das ausgangsseitige Schütz nach dem AC3-Strom aus. ● Führen Sie die Verdrahtung gemäß folgendem Plan aus: Bild 8-26 Motorschützfunktion Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 162: Mehrfachfunktion Der Analog- Und Digitaleingänge
Steuerleitungsklemmen -X2:50-51 / 53-51. Die gemessene Temperatur steht als Analogwert unter "T-AE1" bzw. "T-AE 2" zur weiteren Verarbeitung zur Verfügung. Sie können jeden Analogeingang für genau eine Funktion verwenden. Die Verwendung mehrerer Funktionen gleichzeitig für einen Eingang ist nicht möglich. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 163 Bits im Bitpool für die Kaltleiterauswertung "Kaltl.X2:27" und "Kaltl.X2:28" auf 0 gelegt. Sie können nicht mehr genutzt werden. Sich dadurch möglicherweise ergebende parametrierbare Warnungen oder Störungen wie z. B. "Motorwicklg.temp." müssen Sie durch entsprechende Parameteränderung z. B. Einstellung auf "inaktiv" beseitigen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 164: Näherungsschalter Mit Namur-Ausgang Oder Mit Pnp-3-Draht-Ausgang
– bei f ≠ 20 kHz: 1.500 rpm / 60 s × 4 Impulse = 100 Hz. Wählen Sie folgende Werte für die jeweiligen Parameter: Tabelle 8- 10 Parametereinstellung für Drehzahlsensor Parameter Wert "P-IMPULSEINGANG/Mode" "Tacho 1-Spur" "P-IMPULSEINGANG/Max-Imp." "1.500 rpm" "P-IMPULSEINGANG/Impulse/360" "4" Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 165: Zweispuriger Digitaltacho Mit Htl-Ausgang
"Tacho 2-Spur" "P-IMPULSEINGANG/Max-Imp." "1.500 rpm" "P-IMPULSEINGANG/Impulse/360" "1.024" Die Drehzahl steht als "Tacho-Ist" von 0 rpm bis 1.500 rpm und als "Impuls-Ist" von 0 % bis 100 % zur weiteren Verarbeitung zur Verfügung. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 166: Sollwertkanal Und Regelung
Die Parametrierung arbeitet nach dem Prinzip Eingabe → Verarbeitung → Ausgabe. Zur Eingabe steht im Bitpool eine ganze Reihe an Funktionen im Klartext zur Verfügung. Sie erhalten die Auswahl des Bitpools immer dann, wenn Sie im Menü einer Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 167 Zur Ausgabe stehen Verarbeitungsfunktionen zur Verfügung, z. B. "P-Digitalausgänge/Relais 1-4", "LED 1-2" oder "P-Analogausgänge". Zur Verarbeitung stehen mehrere Funktionen zur Verfügung, z. B. "P-Meldegen. MLD" oder "P-PARAMETERSCHALTER". Diese grundlegende Verarbeitungsweise verdeutlicht nachfolgende Grafik: Bild 8-30 Funktionsweise Parametrierung Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 168: Parameter Vor Änderung Schützen
In Untermenüs gelangen Sie durch Drücken von <Return>. Drücken Sie <P>, um in der Menüebene wieder eine Stufe höher zu gelangen. Sie können die gleiche Funktionsweise in jedem anderen Menü verwenden. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 169: Weiterführende Dokumentation Zur Parametrierung
Betrieb 8.7 Parametrieren 8.7.4 Weiterführende Dokumentation zur Parametrierung Weiterführende Dokumentation zur Parametrierung finden Sie im Internet unter www.siemens.com (http://www.siemens.com) Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 170: Beispiele/Applikationen
Betrieb 8.8 Beispiele/Applikationen Beispiele/Applikationen 8.8.1 Applikation "Standard" 8.8.1.1 Standard-Steuerleitungsklemmen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 171: Steuerleitungsklemmen "Peripherieplatine 1
Steuerleitungsklemmen bei Applikation "Peripherieplatine 1" 8.8.1.3 Steuerleitungsklemmen "Peripherieplatine 2" ① PTC-Eingänge, geeignet für Motoren im Ex-Bereich oder Nicht-Ex-Bereich ③ Entfernen Sie den 100 Ω-Widerstand bei Verwendung dieser Steuerleitungsklemmen. Bild 8-33 Steuerleitungsklemmen bei Applikation "Peripherieplatine 2" Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 172: Steuerleitungsklemmen "Peripherieplatine 3
Bei bestückter Peripherieplatine 3 / 4 wird die Versorgung der digitalen Eingänge -X2:8 … 16 umgelegt. Die Ver- sorgung von -X2:1/3 erfolgt anstelle von -X2:51/55. Bild 8-34 Steuerleitungsklemmen bei Applikation "Peripherieplatine 3" Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 173: Steuerleitungsklemmen "Peripherieplatine 4
-X2:1/3 erfolgt anstelle von -X2:51/55. Bild 8-35 Steuerleitungsklemmen bei Applikation "Peripherieplatine 4" 8.8.1.6 Bedieneinstellung der Applikation "Standard" Die Bedienungseinstellung für die Applikation "Standard" ist "siss". Sie finden genauere Informationen im Kapitel "Standard-Bedieneinstellungen" (Seite 135). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 174: Belegung Der Digitaleingänge
– Der Eingangsbereich von 0 mA bis 20 mA bzw. von 0 V bis 10 V ist proportional der Ausgangsfrequenz von 0 Hz bis 50 Hz. ● Analogeingang zwei, Klemme -X2:53 und -X2:54: – Gleichwertiger, zusätzlicher Analogeingang. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 175: Belegung Der Analogausgänge
Überwachung nur bei erforderlicher Peripherie 2 oder 4 Die Überwachungsfunktion ist nur vorhanden, wenn die erforderliche Pl. Peripherie 2 oder Pl. Peripherie 4 im SINAMICS G180 bestückt ist. Wenn die Pl. Peripherie 1 oder Pl. Peripherie 3 bestückt ist, dann sind zwar die Klemmen vorhanden, aber die Auswertung fehlt.
Seite 176 Überwachung nur bei erforderlicher Peripherie 2 oder 4 Die Überwachungsfunktion ist nur vorhanden, wenn die erforderliche Pl. Peripherie 2 oder Pl. Peripherie 4 im SINAMICS G180 bestückt ist. Wenn die Pl. Peripherie 1 oder Pl. Peripherie 3 bestückt ist, dann sind zwar die Klemmen vorhanden, aber die Auswertung fehlt.
Seite 177: Applikation "Namur
Betrieb 8.8 Beispiele/Applikationen 8.8.2 Applikation "NAMUR" 8.8.2.1 Steuerleitungsklemmen bei Applikation "NAMUR" Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 178 DC + 24 V, Potenzial 2: 300 mA • DC + 15 V, Potenzial 2: 150 mA ± 10 mA • Diese Spannung kann auch einen an die Klemme -X101 angeschlossenen Drehzahlgeber versorgen. Bild 8-36 Steuerleitungsklemmen bei Applikation "NAMUR" Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 179: Steuerleitungsklemmen "Peripherieplatine 4
Bei bestückter Peripherieplatine 3 / 4 wird die Versorgung der digitalen Eingänge -X2:8 bis 16 umgelegt. Die Ver- sorgung erfolgt anstelle von -X2:51/55 nun von -X2:1/3. Bild 8-37 Steuerleitungsklemmen bei Applikation "Peripherieplatine 4" Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 180: Bedieneinstellung Der Namur-Applikation
"Umrichterstörung": Alle Störungen, die zur Abschaltung des Umrichters führen, werden hier mit einen Wechslerkontakt im Ruhestromprinzip gemeldet. ● Klemme -X2:43 … 49: Bei Option "Peripherieplatine 4": stehen hier die Meldungen "Motortemperatur", "Abschaltung", "Automatik-Betrieb" und "Drehz null" an. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 181: Belegung Der Analogeingänge
Voreingestellt ist ein Wert von 4 mA bis 20 mA. Der entsprechende Gegenwert ist leistungsabhängig und findet sich in der Parametriersoftware "IMS". 8.8.2.7 Eingang "Zwangsläufige Netztrennung" / PTC-Kaltleitereingänge auf Peripherieplatine Genauere Informationen finden Sie im Kapitel "Peripherieplatinen 1 bis 4" (Seite 37). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 182 Betrieb 8.8 Beispiele/Applikationen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 183: Instandhaltung
Elektrolyt-Kondensatoren sind für 20 Jahre dimensioniert. ● Warten Sie das Gerät nach 5 Jahren entsprechend einem festgelegten Wartungsplan. ● Überprüfen und reinigen Sie je nach Staubanfall die Geräte bzw. die Luftfiltermatten (wenn vorhanden). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 184: Kompaktgerät Austauschen
7. Heben Sie den Umrichter nach oben weg, so dass die Verkabelung mit dem Kabeleinführungsblech zurück bleibt. 8. Montieren Sie den neuen Umrichter in umgekehrter Reihenfolge. Beachten Sie die Hinweise zum Transport von Umrichtern im Kapitel "Umrichter transportieren" (Seite 71). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 185: Lüfter Beim Kompaktgerät Austauschen
4. Gehen Sie zur Montage in umgekehrter Reihenfolge vor. Wartung und Instandhaltung der Wasserkühlung (Option) Sichtkontrolle Siemens empfiehlt im Rahmen der Inspektion des Gesamtsystems regelmäßig, alle 6 Monate, eine Sichtkontrolle der Wasserkühlteile sowie eine Leckageprüfung vorzunehmen. Prüfen Sie jährlich folgende Punkte: ●...
Seite 186 Instandhaltung 9.5 Außerbetriebnahme Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 187: Ersatzteile
● Verwenden Sie ausschließlich Ersatzteile, die vom Hersteller zugelassen sind. 10.2 Ersatzteile Zur Anfrage von Ersatzteilen wenden Sie sich an den regional verantwortlichen Siemens- Vertrieb. Eine Übersicht der Siemens-Kontaktpartner in Ihrer Region finden Sie hier (Seite 189). Geben Sie immer die Sachnummer und - sofern bekannt - die Bestellnummer des benötigten Ersatzteils an.
Seite 188 Ersatzteile 10.2 Ersatzteile Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 189: Diagnose, Störungen Und Warnungen
Die LEDs "READY" und "RUN" Weitere Informationen finden Sie im Kapitel "Ereig- sind aus. nisspeicher auslesen" (Seite 188). Siemens stellt eine Liste mit allen Meldungen, die am Display angezeigt werden und möglichen Abhilfe- maßnahmen im Internet zur Verfügung. Montage- und Betriebsanleitung SINAMICS G180...
Seite 190: Ereignisspeicher Auslesen
3. Drücken Sie <S>, um wieder zurückzukehren. Lesen Sie alle Daten des letzten Ereignisses mit der Software "IMS" aus, bevor Sie wegen einer Störmeldung Kontakt mit dem Service Center aufnehmen. Sie vereinfachen die Fehlereingrenzung dadurch erheblich. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 191: Service & Support
Wenn Sie Vor-Ort-Service anfordern wollen oder Ersatzteile benötigen, dann wenden Sie sich an Ihren Ansprechpartner vor Ort. Er wird den Kon- takt zu der zuständigen Servicestelle herstellen. Sie finden Ihren An- sprechpartner über die Ansprechpartnerdatenbank: www.siemens.com/yourcontact (www.siemens.com/yourcontact) Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 192: Ansprechpartner In Ruhstorf An Der Rott
+49 8531 39 222 0,06 €/Min. aus dem Festnetz der deutschen Telekom, abweichende Mobilfunkpreise möglich. +49 8531 39 569 Technischer support: driveservice.rhf.de@siemens.com Ersatzteile: drivespares.rhf.de@siemens.com Reparatur: driverepair.rhf.de@siemens.com Ersatzteile im Internet: Spares on Web (www.siemens.com/sow) Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 193: Qualitätsdokumente
Qualitätsdokumente Qualitätsdokumente finden Sie hier: Siemens Industry Online Support (SIOS) (https://support.industry.siemens.com/cs/ww/de/ps/13228/cert) Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 194 Qualitätsdokumente Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 195: Technische Daten
Weitere technische Daten des Umrichters finden Sie im Internet mit dem Konfigurator für Antriebstechnik (https://eb.automation.siemens.com/goos/catalog/Pages/ProductData.aspx?regionUrl=/de&tr ee=CatalogTree&nodeid=10028832&autoOpenConfigId=7&kmat=SD&autoopen=false&lang uage=de&activetab=#topAnch&activetab=config&). Sie finden den "DT Konfigurator" auch hier (www.siemens.com) über die Suchfunktion. Weitere Listen und Anleitungen Auf der Homepage des Herstellers können Sie z. B. folgende Beschreibungen herunterladen: ● Betriebsanleitung ●...
Seite 196: Technische Daten Für Den Transport
- Beschleunigung 5 m/s² bei 9 ... 200 Hz Schockbeanspruchung - Beschleunigung 40 m/s² bei 22 ms Umweltklasse/ Klasse 1C2 nach EN 60721-3-1 Chemische Bedingungen Organische/Biologische Klasse 1B1 nach EN 60721-3-1 Bedingungen Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 197: Baugrößen Kompaktgeräte
Technische Daten C.3 Baugrößen Kompaktgeräte Baugrößen Kompaktgeräte Entnehmen Sie die Baugröße Ihres Umrichters den folgenden Abbildungen und Tabellen. Maßbild Kompaktgerät 1 Maßbild Kompaktgerät 2 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 198 2T2A-07400-132 … 1.125 1.100 1.060 BG K6 2T2A-07400-160 2T2A-07500-160 … 2T2A-07500-200 2T2A-07600-160 … 2T2A-07600-200 F = Kühlluft-Ausblasbereich: Lassen Sie diesen Bereich frei. G = Kühlluft-Ansaugbereich: Lassen Sie diesen Bereich frei. BG = Baugröße Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 199: Baugrößen Schrankgeräte
2R3A-87400-055 … 2R3A-87600-055 2T3A-87401-400 BG S21 2T3A-87501-500 2T3A-87601-500 2T3A-87401-500 … 2T3A-87401-630 BG S3 2T3A-87501-560 … 2T3A-87501-800 2T3A-87601-560 … 2T3A-87601-910 Sie finden die entsprechenden Maßbilder in den folgenden Abbildungen. Bild C-1 Maßbild BG S1 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 200 Technische Daten C.4 Baugrößen Schrankgeräte Bild C-2 Maßbild BG S2 Bild C-3 Maßbild BG S21 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 201 Technische Daten C.4 Baugrößen Schrankgeräte Bild C-4 Maßbild BG S3 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 202: Technische Daten Für Den Betrieb
Biologische Bedingungen Klasse 3B1 nach EN 60721-3-3 Der Einsatz unter abweichenden Umgebungsbedingungen ist mit Derating möglich. Beachten Sie dazu das Kapitel "Derating" (Seite 206). Weitere technische Daten entnehmen Sie dem technischen Datenblatt. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 203: Anzugsdrehmomente Für Leistungskabel
Überbrücken Sie dazu die Masseklemmen -X2:1 mit -X2:51 und -X2:51 mit -X2:71. Wenn Sie den Umrichter mit unterschiedlichen Geräten ansteuern, dann kommt es zu Potenzialverschiebungen, die von der verwendeten Leitungslänge abhängen. Entfernen Sie bei längeren Leitungen die Überbrückungen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 204 … 20 mA Last > 1 kΩ: 0 V … 10 V Versorgungsspannungen auf Po- Klemme 70: DC 24 V, max. 300 mA tenzial der Analogausgänge: 0 mA bzw. 4 mA sind parametrierbar. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 205: Technische Daten Und Kennzeichnung Des Kaltleitereingangs Peripherieplatine 2 Und
Die Kaltleiterauswertefunktion kann durch einen internen Schalter deaktiviert werden. Führen Sie daher den Test im Kapitel "Überprüfen der Kaltleiter–Abschaltfunktion" (Seite 47) durch. Wenn der Test negativ ausfällt, dann halten Sie Rücksprache mit dem Service Center. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 206: Technische Daten Der Direkten Wasserkühlung
Im Betrieb: +1 °C … +55 °C Wasserkühlung - Wasserdruck und -menge Baugröße BG S2 BG S2/21 BG S3 Wassermenge [l/h] 1200 2000 Min. Betriebsdruck [bar] Max. Betriebsdruck [bar] Druckverlust [ca. bar] Prüfdruck [bar] Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 207: Zulässige Stoffwerte Für Das Kühlwasser
< 0,2 mg / l Schwefelwasserstoff < 1 mg / l Schwebstoffe < 50 µm < 10 mg / l Leitfähigkeit < 3000 µS / cm Sauerstoff 8 ... 12 mg / l Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 208: Schwellwerte Für Die Lüftersteuerung
40 °C und Aufstellungshöhen bis zu 1000 m über NN bemessen. Die folgenden Tabellen geben die zulässigen Ausgangsströme in Abhängigkeit von Aufstellungshöhe und Umgebungstemperatur an. Beachten Sie auch das Kapitel "Spannungs-Derating" (Seite 209). Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 209 73,3 % 64,4 % 54,1 % 41,4 % 4501 … 5000 75,6 % 68,3 % 60,0 % 50,4 % 38,5 % Bei Schrankgeräten ist bei einer Aufstellungshöhe > 3000 m zusätzlich Spannungs-Derating notwendig. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 210 4001 … 4500 91,1 % 78,9 % 64,4 % 45,6 % 4501 … 5000 84,9 % 73,5 % 60,0 % 42,4 % Bei Schrankgeräten ist bei einer Aufstellungshöhe > 3000 m zusätzlich Spannungs-Derating notwendig. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 211: Spannungs-Derating
82,4 % 4501 … 5000 77,0 % Durch Einbau von Optionen kann sich die zulässige Aufstellungshöhe weiter einschränken bzw. ein Spannungsderating auf einen niedrigeren Wert ergeben. Dies ist im Einzelfall zu prüfen. Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 212 Technische Daten C.12 Derating Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 213: Abkürzungsverzeichnis
"Line Harmonics Filter": Reduziert die niederfrequenten Netzoberschwingungen 6-pulsiger Gleichrichterschal- tungen "Least Significant Bit": Niedrigstwertiges Bit einer Binär-Zahl LVRT "Low Voltage Ride Trough": Durchfahren eines Spannungseinbruchs MLFB "Maschinenlesbare Fabrikate Bezeichnung": Produkt Bestellnummer "Most Significant Bit": Höchstwertiges Bit einer Binär-Zahl Maschinenseitiger Stromrichter Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 214 Gesetze oder Anordnungen vorgeschrieben sind, durchführt "Underwriters Laboratories": Zertifizierungsorganisation für Produktsicherheit in den USA "Universal Serial Bus": Serielles Bussystem Unterbrechungsfreie Stromversorgung Verband der Elektrotechnik Voll entsalztes Wasser Wasser Zusätzliche Liefervereinbarungen für Umrichterantriebe in Kraftwerken Zustandswort Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 215: Index
Spannungs-Derating, 209 Funksprechgeräte, 27 Strom-Derating, 206 Temperatur-Derating, 206 Digitalausgänge, 131 Digitaleingänge, 161 Display, 123 Hauptschalter, 52 externes, 54 montieren, 88 DMZ-Netzwerk, 134 du/dt-Filter, 55 Inbetriebnahme, 115 Installation elektrisch, 92 mechanisch, 83 Instandhaltung, 181 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
Seite 216 PROFINET-Platine, 57 Wasserkühlung, 66, 67 PTC-Eingänge, 47 technische Daten, 204 Wartung, 183 Weitere Informationen, 189 Werkseinstellung, 50 Schutzdach, 51, 85 Schützfunktionen, 156 Schutzzone, 134 Schwellwerte Zwischenkreisklemmen, 52 Lüfter, 206 Service Center Ruhstorf, 190 Montage- und Betriebsanleitung SINAMICS G180 Betriebsanleitung, 02/2019, 4BS0751-007...
